Сведения о средстве измерений: 94010-24 Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт

Номер по Госреестру СИ: 94010-24
94010-24 Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
(Обозначение отсутствует)

Назначение средства измерений:
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (далее - Система, СИИ) предназначена для измерений: крутящего момента силы, частоты вращения, массового расхода, давления, температуры, относительной влажности атмосферного воздуха, виброускорения, напряжения и силы постоянного тока, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний поршневых двигателей внутреннего сгорания мощностью до 85 кВт.

сертификация программного обеспечения

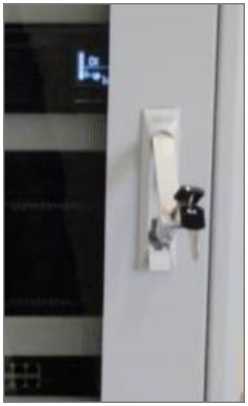

Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
Рисунок № 1

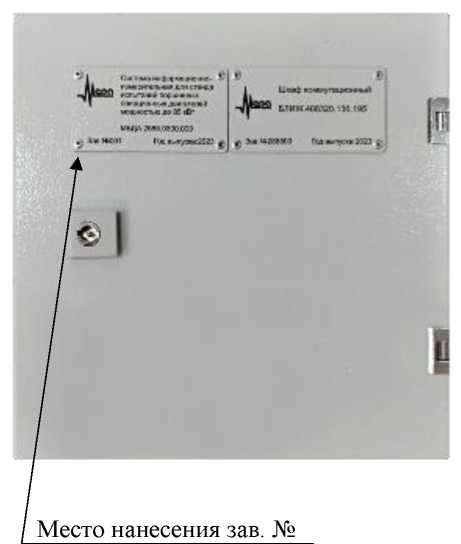

Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
Рисунок № 2

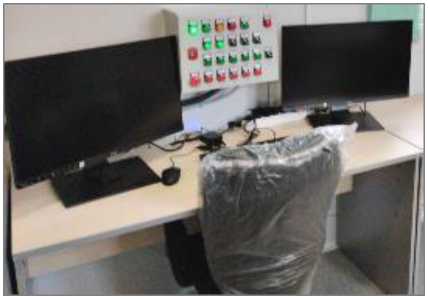

Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
Рисунок № 3

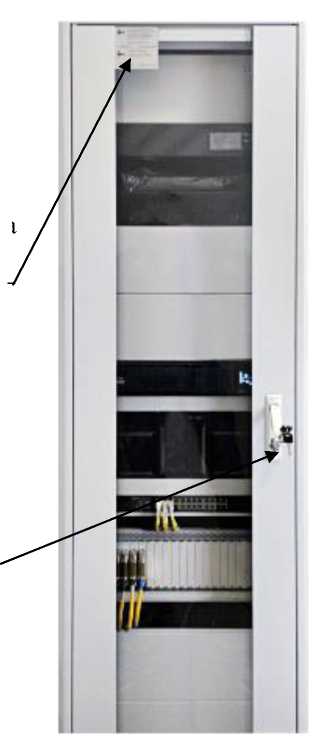

Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
Рисунок № 4

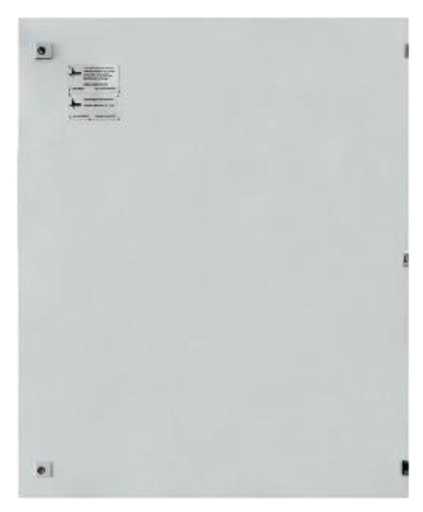

Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, http://oei-analitika.ru рисунок № 5
Внешний вид.
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
Рисунок № 5

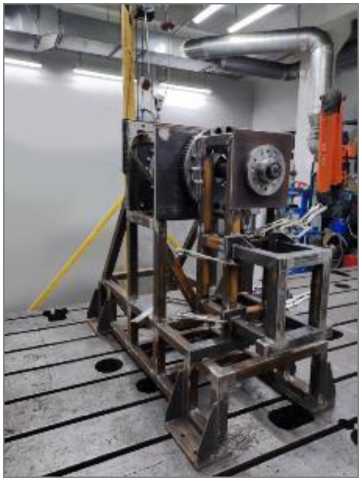

Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, http://oei-analitika.ru рисунок № 6
Внешний вид.
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт
Рисунок № 6

Общие сведения

Дата публикации - 06.12.2024
Срок свидетельства -
Номер записи - 195830
ID в реестре СИ - 1421685
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Королев

Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79465-20

Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785,
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
80279-20

Система автоматизированная измерения и обработки параметров "ПАРУС-МС",
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
86795-22

Система измерений динамических параметров, DDS-M 13
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
89539-23

Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
89804-23

Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с., Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
89959-23

Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26), Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
90037-23

Комплекс динамических исследований испытательных стендов №27 и №28, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
90064-23

Система измерений динамических параметров мобильная DDS-M, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
90395-23

Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
90890-23

Система управления нагревом с измерительными каналами энергетических параметров, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
90931-23

Система измерительная СИ2, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
90932-23

Система измерительная СИ1, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
91018-24

Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
92754-24

Система измерений параметров технологического оборудования 373ИК61, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
93543-24

Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
93559-24

Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
93595-24

Система автоматизированная информационно-измерительная АСУ ТП ИС двигателя Д-18Т, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
93660-24

Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
94010-24

Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
95228-25

Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год
95363-25

Система измерения и регистрации параметров двигателя, Обозначение отсутствует
Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев)
ОТ
МП
1 год

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Кто поверяет Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА"
(РОСС СОБ 3.00064.2013)
  • нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Включает общее и функциональное программное обеспечение (ПО).

    В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-разрядная).

    Функциональное программное обеспечение представлено программой управления комплексом ПО «Recorder».

    Метрологически значимой частью ПО MIC «Recorder» является метрологический модуль scales.dll (таблица 1).

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MIC «Recorder»

    Метрологически значимая часть ПО

    scales.dll

    Номер версии (идентификационный номер) ПО

    1.0.0.8

    Цифровой идентификатор ПО

    24CBC163

    Алгоритм вычисления идентификатора ПО

    CRC32 по IEEE 1059-1993


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.1.4 «Устройство и работа СИИ» руководства по эксплуатации МБДА.2888.0300.000 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Г осударственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

    Правообладатель

    Акционерное общество    «Научно-производственный    центр «МЕРА»

    (АО «НПЦ «МЕРА»)

    ИНН 5018085734

    Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3

    Телефон: (495)926-07-50

    Факс: (495) 745-98-93

    E-mail: common@nppmera.ru, info@nppmera.ru

    Изготовитель

    Акционерное общество    «Научно-производственный    центр «МЕРА»
    (АО «НПЦ «МЕРА»)
    ИНН 5018085734
    Адрес: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
    Телефон: (495)926-07-50
    Факс: (495) 745-98-93
    E-mail: common@nppmera.ru, info@nppmera.ru

    Испытательный центр

    Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова») Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
    Телефон: (499) 763-61-67
    Факс: (499) 763-61-10
    E-mail: info@ciam.ru
    Web-сайт: www.ciam.ru

    Правообладатель

    Акционерное общество    «Научно-производственный    центр «МЕРА»
    (АО «НПЦ «МЕРА»)
    ИНН 5018085734
    Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
    Телефон: (495)926-07-50
    Факс: (495) 745-98-93
    E-mail: common@nppmera.ru, info@nppmera.ru

    Принцип действия СИИ основан на преобразовании измеряемых величин первичными преобразователями в электрические величины и передаче их через коммуникационные элементы в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на станции сбора данных.

    Конструктивно СИИ состоит из: стойки приборной, шкафа кроссировочного, шкафа коммутационного, станции сбора данных, комплекта первичных измерительных преобразователей (ПИП), комплекта кабелей, рама.

    Функционально Система включает в себя следующие измерительные каналы (ИК):

    • - ИК крутящего момента силы;

    • - ИК частоты электрических сигналов, соответствующей значениям частоты вращения вала отбора мощности;

    • - ИК массового расхода топлива;

    • - ИК амплитуды виброускорения в диапазоне частот от 0,5 до 3000 Гц;

    • - ИК давления атмосферного воздуха;

    • - ИК относительной влажности атмосферного воздуха;

    • - ИК температуры атмосферного воздуха;

    • - ИК напряжения постоянного тока;

    • - ИК силы постоянного тока;

    • - ИК давления воздуха и жидкостей;

    • - ИК температур в диапазоне преобразования ПИП терморезистивного типа.

    ИК крутящего момента силы

    Принцип действия ИК основан на формировании измерителем крутящего момента силы серии М, МА20-300-Т42 электрического сигнала, пропорционального моменту крутящему силы, с последующим преобразованием этого сигнала блоком Т42 в цифровую форму и передачей цифровых кодов че-рез преобразователь интерфейсов MOXA Nport IA5450A и локальную сеть в станцию сбора данных для отображения и регистрации.

    ИК частоты электрических сигналов, соответствующей значениям частоты вращения вала отбора мощности

    Принцип действия ИК основан на передаче измерительного сигнала от преобразователя частоты вращения МЭД-1 в виде изменения частоты прямоугольных импульсов на модуль измерения частоты MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.

    ИК массового расхода топлива

    Принцип действия ИК основан на формировании измерительного сигнала счетчиком-расходомером массовым ЭЛ-МЕТРО-Фломак-ExB-S002-LAU-001-R-OUM-A-G-CZX-XXX, переводе сигнала электронным преобразователем ЭЛМЕТРО-Фломак в цифровую форму и передаче кодов через преобразователь интерфейсов MOXA Nport IA5450A и локальную сеть в станцию сбора данных для отображения и регистрации.

    ИК амплитуды виброускорения в диапазоне частот от 0,5 до 3000 Гц

    Принцип действия ИК основан на передаче измерительного сигнала от вибропреобразователя серии AP2038-100 на модуль MR-202 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.

    ИК давления атмосферного воздуха

    Принцип действия ИК основан на основан на передаче измерительного сигнала от барометра цифрового MSB181 в виде цифрового кода через преобразователь интерфейсов MOXA IANport 5450А и локальную сеть в станцию сбора данных для отображения и регистрации.

    ИК относительной влажности атмосферного воздуха

    Принцип действия ИК основан на передаче измерительного от термогигрометра ИВТМ-7 М 3-Д-Е в виде цифрового кода через локальную сеть сбора данных для отображения и регистрации.

    ИК температуры атмосферного воздуха

    Принцип действия ИК основан на передаче измерительного от термогигрометра ИВТМ-7 М 3-Д-Е в виде цифрового кода через локальную сеть сбора данных для отображения и регистрации.

    ИК силы постоянного тока

    Принцип действия ИК основан на передаче измерительного

    сигнала станцию

    сигнала станцию

    сигнала от преобразователя силы тока измерительного ПИТ-50-У-4/20-Б14 в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.

    ИК давления воздуха и жидкостей Принцип действия ИК основан на передаче измерительного сигнала от преобразователей давлений МИДА в виде изменения токового сигнала на модуль АЦП МR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.

    ИК температур в диапазоне преобразования ПИП терморезистивного типа Принцип действия ИК основан на передаче измерительного сигнала от термопреобразователей сопротивления ТСПТ и ТС-1388 в виде изменения величины сопротивления на модуль МR-227R3 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.

    Общий вид составных частей СИИ представлен на рисунках 1 - 7.

    Заводской номер (№ 001) наносится в форме информационной таблички на шкаф коммутационный и шкаф кроссировочный (рисунки 3-4) в виде цифрового обозначения указан в формуляре МБДА.2888.0300.000 ФО.

    Защита от несанкционированного доступа к компонентам СИИ обеспечивается:

    • - запиранием ключом замка на дверях стойки приборной (рисунки 5-6);

    • - запиранием ключом замка на дверях шкафа коммутационного (рисунок 3);

    • - запиранием ключом замка на дверях шкафа кроссировочного (рисунок 4).

      Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует), http://oei-analitika.ru

      Рисунок 1 - Станция сбора данных и отображения. Вид общий

      Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует), http://oei-analitika.ru

      Рисунок 3 - Шкаф коммутационный. Вид общий

    СисleM.i информаци' >ннг i измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт

    МБДА 2888 0300.000

    Зав № 001      Год выпуска 2023

    Рисунок 2 - Заводская маркировка СИИ

    Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 4 - Шкаф

    Вид общий

    кроссировочный.

    Место

    Место нанесения знака

    утверждения типа

    запирания

    Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 5 - Стойка приборная. Вид общий. Места расположения знаков утверждения типа и запирания стойки приборной

    Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 6 - Замок и ключ стойки приборной

    Внешний вид. Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 7 - Система измерения крутящего момента


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Кол-во, шт./экз.

    Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт в составе:

    МБДА.2888.0300.000

    Комплект ЗИП

    БЛИЖ.402490.015.119

    1

    Комплект кабелей

    БЛИЖ.402490.018.464

    1

    Комплект кабелей

    БЛИЖ.402490.018.465

    1

    Шкаф кроссировочный

    БЛИЖ.408320.151.103

    1

    Шкаф коммутационный

    БЛИЖ.408320.136.195

    2

    Стойка приборная

    БЛИЖ.423819.006.036

    1

    Станция сбора данных

    МБДА.2888.0369.000

    1

    Комплект первичных преобразователей

    МБДА.2888.0358.001

    1

    Система измерения крутящего момента

    МБДА.2888.0551.350

    1

    МФУ HP Color LaserJet Pro MFP M479dw

    -

    1

    Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт. Руководство по эксплуатации

    МБДА.2888.0300.000 РЭ

    1

    Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт. Формуляр

    МБДА.2888.0300.000 ФО

    1

    Методика поверки

    -

    1


    Основные метрологические и технические характеристики СИИ приведены в таблицах 2, 3.

    Таблица 2 - Метрологические характеристики СИИ

    п/п

    Обозначение

    параметра

    Название параметра

    Диапазон измерения

    о и

    о

    и о ч ей К ей

    Пределы допускаемой погрешности

    ИК крутящего момента силы

    1

    Мс

    Крутящий момент силы

    от 15 до 150 включ. Н^м

    1

    Y: ± 0,5% от ВП

    св. 150 до 300 включ. Н^м

    5: ± 0,5 % от ИЗ

    ИК частоты вращения вала отбора мощности

    2

    Nbb

    Частота

    от 120 до 4000 об/мин

    1

    Y: ± 0,2 % от ВП

    ИК массового расхода топлива

    3

    Gt

    Массовый расход

    от 1 до 18 включ. кг/ч

    1

    Y: ± 0,5% от ВП

    св. 18 до 36 включ. кг/ч

    5: ± 0,5 % от ИЗ

    ИК амплитуды виброускорения в диапазоне частот от 0,5 до 3000 Гц

    4

    СвБР1 - СвБРЗ

    Виброускорение

    от 0 до 500 м/с2

    3

    Y: ± 20 % от ВП

    ИК давления атмосс

    )ерного воздуха

    5

    Рб

    Давление абсолютное

    от 600 до 1100 гПа

    1

    Л: ± 0,67 гПа

    таблицы 2

    п/п

    Обозначение

    параметра

    Название параметра

    Диапазон измерения

    о о

    о к ей W И

    Пределы допускаемой погрешности

    6

    Rh

    Относительная влажность

    от 0 % до 98 %

    1

    Л: ± 2 %

    ИК температуры атмосферного воздуха

    7

    Тав

    Температура

    от -45°С до +60

    °С

    1

    Л: ± 1,6 °С

    ИК напряжения постоянного тока

    8

    Uri - Ur2

    Напряжение постоянного тока

    от 0 до 200 В

    2

    Y: ± 2 % от ВП

    ИК силы постоянного тока

    9

    Iri - 1г2

    Сила постоянного тока

    от 0 до 50 А

    2

    y: ± 2 % от ВП

    ИК давления воздуха и жидкостей

    10

    Рввц

    Давление абсолютное

    от 0 до 2 МПа

    1

    y: ± 1 % от ВП

    11

    РтС1 - РтС2

    Давление избыточное

    от 0 до 0,6 МПа

    2

    Y: ± 1 % от ВП

    ИК температур в диапазоне преобразования ПИП терморезистивного типа

    12

    Тт1 т2

    Температура

    от -40 °С до +50

    °С

    2

    Y: ± 1,5% от ВП

    13

    ТбПЦ1 - ТбПЦ4

    Температура

    от -40 °С до +250 °С

    4

    Y: ± 1,5% от ВП

    Примечания:

    • 1 ИК - измерительный канал;

    • 2 ВП - верхний предел измерений;

    • 3 ПИП - первичный измерительный преобразователь;

    • 4 ИЗ - измеренное значение

    • 5 Y - приведенная погрешность, %;

    • 6 5 - относительная погрешность, %.

    • 7 Л - абсолютная погрешность в единицах измеряемой величины.

    Таблица 3 - Основные технические характеристики системы

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение питания от сети переменного тока, В

    230 ± 23

    - частота переменного тока, Гц

    50 ± 1

    Потребляемая мощность, В^А, не более

    3000

    Габаритные размеры составных частей средства измерений, мм, (ширина^высота^глубина), не более:

    - стойка приборная

    600x2102x800

    - шкаф кроссировочный

    800x1006x400

    - шкаф коммутационный

    300x300x300

    Масса составных частей средства измерений, кг, не более:

    - стойка приборная

    200

    - шкаф кроссировочный

    90

    - шкаф коммутационный

    50

    Рабочие условия эксплуатации в помещении пультовой:

    - температура воздуха, °С

    от +22 до +25

    - относительная влажность воздуха при температуре +25 °С, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 107

    таблицы 3

    Наименование характеристики

    Значение

    Рабочие условия эксплуатации в помещении испытательного бокса:

    - температура воздуха, °С

    от -40 до +50

    - относительная влажность воздуха при температуре +25 °С, %, не более

    98

    - атмосферное давление, кПа

    от 84 до 107

    Показатели надежности:

    Наработка до отказа, ч, не менее

    1000

    Назначенный ресурс при условии замены технических средств, которые имеют меньший срок службы или выработали свой ресурс, ч, не менее

    6000
