Номер по Госреестру СИ: 93660-24
93660-24 Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы измерительно-вычислительные испытательных
стендов малых газотурбинных двигателей (далее - КИВ, Комплексы) предназначены для измерений: напряжения и силы постоянного тока, частоты периодического сигнала, сопротивления постоянному току, относительного напряжения тензорезистивного моста, а также для сбора, обработки, отображения измеренной информации, передачи параметров, архивирования и сохранения информации об измеренных параметрах при проведении стендовых испытаний малых газотурбинных двигателей.

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 1

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 2

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 3

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 4

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 5

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 6

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 7

Внешний вид.
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей
Рисунок № 8
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MIC «Recorder» |
|
Метрологически значимая часть ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Описание и работа КИВ» руководства по эксплуатации МБДА.2946.0300.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательАкционерное общество «Научно-производственный
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев,
помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный(АО «НПЦ «МЕРА») ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, помещ. VIII, ком. 3
центр «МЕРА»
ул. Горького, д. 12,
центр «МЕРА»
ул. Горького, д. 12,
Адрес места осуществления деятельности: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова») Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2Телефон: (499) 763-61-67
Факс: (499) 763-61-10
E-mail: info@ciam.ru
Web-сайт: www.ciam.ru
Правообладатель
Акционерное общество «Научно-производственный(АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев,
помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей выпускаются в двух модификациях МБДА.2946.0300.000 с заводскими № 001, №002, МБДА.2946.0300.000-01 с заводскими № 001, № 002.
Принцип действия КИВ основан на передаче параметров электрических сигналов и электрических цепей с выходов первичных измерительных преобразователей (ПИП) через нормализаторы и блоки гальванической развязки в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на станции сбора данных.
Конструктивно КИВ состоят из: шкафа кроссировочного (для модификации МБДА.2946.0300.000), стойки приборной, станции сбора данных, комплекса измерительного магистрально-модульного MIC-140/96, комплекта кабелей.
Функционально КИВ включают в себя следующие измерительные каналы:
ИК напряжения постоянного тока, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК частоты периодического сигнала;
ИК сопротивления постоянному току;
ИК относительного напряжения тензорезистивного моста.
Принцип действия ИК:
- ИК напряжения постоянного тока, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа основан на передаче измерительного сигнала в комплекс измерительный магистрально-модульный MIC-M (в исполнении MIC-140/96, рег. № 46517-21) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.
-
- ИК напряжения постоянного тока основан на передаче электрического сигнала на модуль MR-114 в комплекс измерительный магистрально-модульный MIC-M (в исполнении MIC-236, рег. № 46517-21) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК силы постоянного тока основан на передаче электрического сигнала на модуль MR-114C2 в в MIC-M (в исполнении MIC-236) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК частоты периодического сигнала основан на передаче измерительного сигнала через нормализатор сигнала МЕ-401 на модуль измерения частоты MR-452 в MIC-M (в исполнении MIC-236) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК сопротивления постоянному току основан на передаче измерительного сигнала на модуль измерения электрического сопротивления постоянному току MR-227R3 в в MIC-M (в исполнении MIC-236) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК относительного напряжения тензорезистивного моста основан на передаче измерительного сигнала на модуль измерения относительного напряжения тензодатчиков MR-212 в в MIC-M (в исполнении MIC-236) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
-
- запиранием ключом замка на дверях стойки приборной (рисунок 3, 10);
-
- запиранием ключом замка на дверях шкафа кроссировочного модификации МБДА.2946.0300.000 (рисунок 1);
-
- наклеиванием наклейки на дверь стойки приборной.
Общий вид составных частей средства измерений представлен на рисунках 1-6.
Заводской номер наносится в форме информационной таблички для модификации МБДА.2946.0300.000 зав. № 001 (рисунок 1), зав. №002 (рисунок 7), для модификации МБДА.2946.0300.000-01 зав. № 001 (рисунок 8), зав. № 002 (рисунок 9) и в виде цифрового обозначения в формулярах МБДА.2496.0300.000 ФО, МБДА.2496.0300.000-01 ФО.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Шкаф кроссировочный КИВ. Бирка

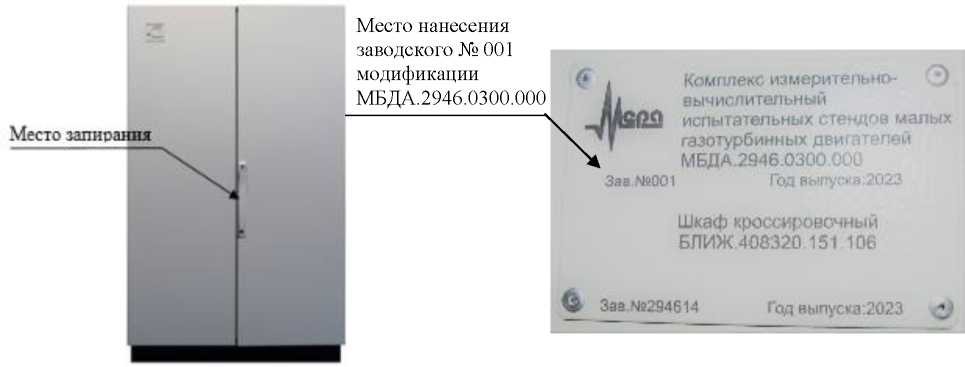

Рисунок 1 - Шкаф кроссировочный КИВ.
Вид общий
Место нанесения знака
Место нанесения знака утверждения типа
утверждения типа
Место запирания
Место запирания

Гоц BbinycKii 2023
: 2023
Рисунок 4 - Стойка приборная КИВ. Бирка
Стойка приборная
БЛИЖ 423819.006.038
Ком п ле к с и 'i мер ител ьно-вычислитеш 11 лй испытательных стендов малых "а5огуг;<)инных двигателе’'

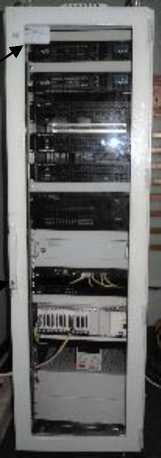

Рисунок 3 - Стойка приборная КИВ с комплексом измерительным магистральномодульным MIC-M

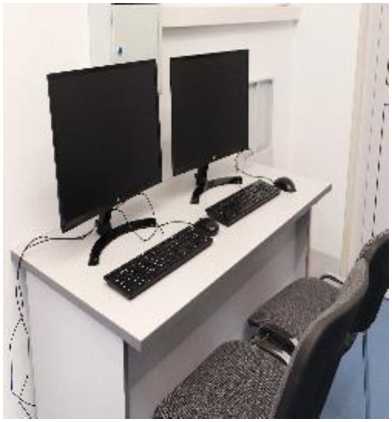

Рисунок 6 - Станция сбора данных. Вид общий

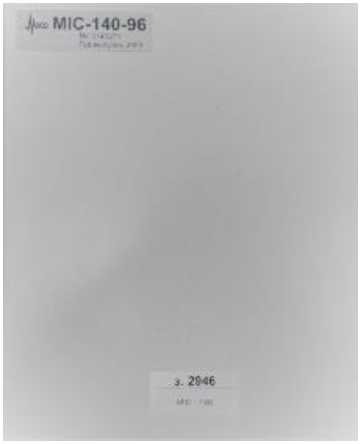

Рисунок 5 - Комплекс
измерительный
магистрально-модульный MIC-140/96
Ko«mn»;r » ?>%’«-сителгНО-
'идеыпуиа 2023

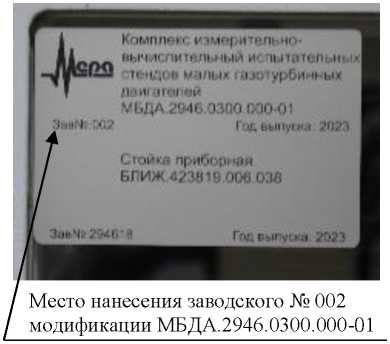

Рисунок 7 - Стойка приборная КИВ. Бирка
Место нанесения заводского № 002 модификации МБДА.2946.0300.000
Место нанесения заводского № 001 модификации МБДА.2946.0300.000-01
Комплекс измерительно-
вычисгительныи испытательных стендов малых газотурбинных двиг.зтелей
МБДА.2946.0300 000-0,
Стойка приборная
Б ЛИЖ.423819.006. ОЗй
Рисунок 9 - Стойка приборная КИВ. Бирка
Рисунок 8 - Стойка приборная КИВ. Бирка

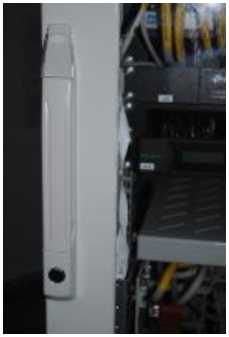

Рисунок 10 - Запирающий механизм
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во, шт./экз. |
|
1 |
2 |
3 |
|
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей в составе: |
МБДА.2946.0300.000, МБДА.2946.0300.000-01 | |
|
Шкаф кроссировочный* |
БЛИЖ.408320.151.106 |
1 |
|
Стойка приборная |
БЛИЖ.423819.006.037** |
1 |
|
Электродистанционная система управления |
МРКД.2946.1700.000 |
1 |
|
Автоматизированное рабочее место оператора |
МБДА.2946.0369.001 |
2 |
|
Станция сбора данных |
МБДА.2946.0369.002 |
1 |
|
Комплект для определения метеоусловий |
МБДА.2946.0358.001 |
1 |
|
Комплекс измерительный магистрально-модульный MIC-140/96 |
БЛИЖ.422212.140.001 |
1 |
|
Секция пультовая |
БЛИЖ.413110.001.027 |
2 |
|
Принтер |
1 | |
|
Комплект кабелей |
БЛИЖ.402490.018.480 |
1 |
|
Комплект ЗИП |
МБДА.2946.0358.002 |
1 |
|
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей. Руководство по эксплуатации |
МБДА.2946.0300.000 РЭ |
1 |
|
Комплекс измерительно-вычислительный испытательных стендов малых газотурбинных двигателей. Формуляр |
МБДА.2946.0300.000 ФО |
2 |
|
Комплекс измерительно-вычислительный испытательных стендов малых газотурбинных двигателей. Формуляр |
МБДА.2946.0300.000-01 ФО |
2 |
|
Методика поверки |
- |
1 |
Примечания:
* В состав КИВ МБДА.2946.0300.000-01 Шкаф кроссировочный БЛИЖ.408320.151.106 не входит;
** В составе КИВ МБДА.2946.0300.000-01 обозначение Стойки приборной БЛИЖ.423819.006.038.
Метрологические характеристики ИК КИВ (для модификаций МБДА.2946.0300.000 и МБДА.2946.0300.000-01) приведены в таблице 2.
Таблица 2 -
КИВ
|
№ п/п |
Обозначение параметра |
Название параметра |
Диапазон измерения |
о о о к ей « И |
Предел допускаемой погрешности |
|
ИК напряжения постоянного тока, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа | |||||
|
1 |
С/п - Ut96 |
Напряжение постоянного тока |
от -2 до +55 мВ |
96 |
у: ± 0,08 % от ВП |
|
ИК напряжения постоянного тока | |||||
|
2 |
иД1 - иД16 |
Напряжение постоянного тока |
от 0 до 10 В |
16 |
у: ± 0,06 % от ВП |
|
ИК силы постоянного тока | |||||
|
3 |
1Д1 - 1Д64 |
Сила постоянного тока |
от 4 до 20 мА |
64 |
у: ± 0,1 % от ВП |
|
ИК частоты периодического сигнала | |||||
|
4 |
Nb1 - Nb8 |
Частота |
от 1 до 30000 Гц |
8 |
5: ± 0,05 % от ИЗ |
|
ИК сопротивления постоянному току | |||||
|
5 |
Rt1 - Rt16 |
Сопротивление постоянного тока |
от 0,1 до 200 Ом |
16 |
у: ± 0,08 % от ВП |
|
ИК относительного напряжения тензорезистивного моста | |||||
|
6 |
Uoi - Uo4 |
Напряжение |
от 0 до 2 мВ/В |
4 |
у: ± 0,08 % от ВП |
Примечания:
-
1 ВП - верхний предел измерения;
-
2 ИЗ - измеряемое значение;
-
3 Y - приведенная погрешность, %;
-
4 5 - относительная погрешность, %;
Основные технические характеристики КИВ приведены в таблице 3.
Таблица 3 - Основные технические
КИВ
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
7 |
|
Габаритные размеры составных частей средства измерений, мм, (ширина не более: |
X высота X глубина), |
|
- шкаф кроссировочный |
1400x1600x400 |
|
- стойка приборная |
600x2000x800 |
|
Масса составных частей средства измерений, кг, не более: | |
|
- шкаф кроссировочный |
200 |
|
- стойка приборная |
150 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
- температура воздуха, °С |
от +15 до +40 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
