Номер по Госреестру СИ: 91018-24
91018-24 Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная для испытаний газотурбинных двигателей (ГТД) ВК-800СП (далее по тексту - АИИС) предназначена для сбора, преобразования и регистрации параметров: температуры жидкостей и газов; электрических величин, соответствующих температуре жидкостей и газов; давлений газов и жидкости; напряжения постоянного тока, соответствующего давлению; частоты; относительной влажности; массового расхода жидкости; объемного расхода (прокачки) жидкостей; напряжения электрического тока; силы тока; виброскорости и виброускорения при проведении опытных и серийных испытаний двигателей ВК-800СП на винтовом испытательном стенде АО «УЗГА», г. Екатеринбург.
Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП
Рисунок № 1

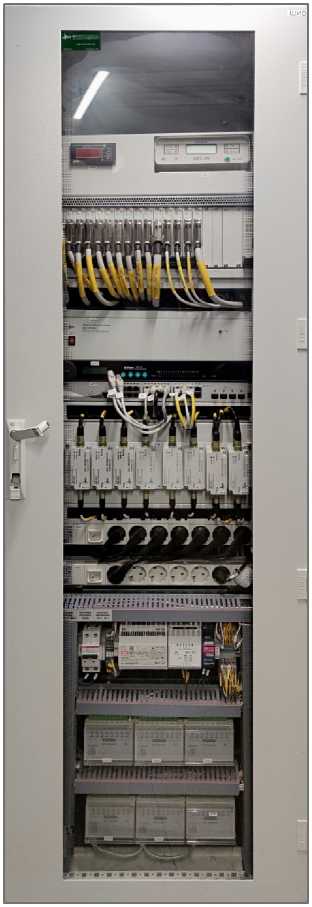

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП
Рисунок № 2

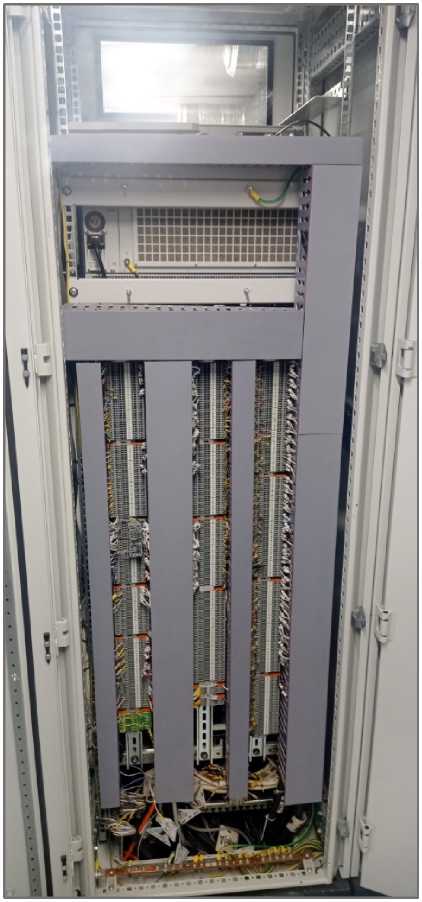

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП
Рисунок № 3

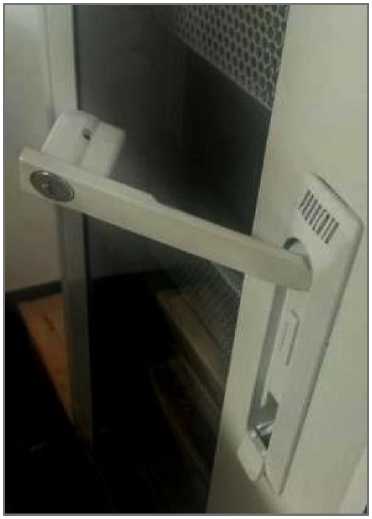

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП
Рисунок № 4

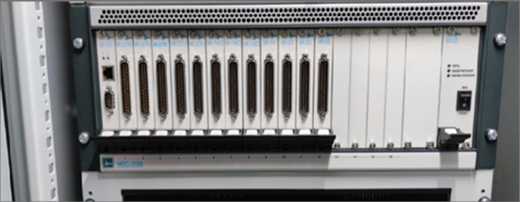

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП
Рисунок № 5
Общие сведения
Дата публикации - 18.01.2024
Срок свидетельства -
Номер записи - 192919
ID в реестре СИ - 1413563
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП, нет модификации,
Производитель
Изготовитель - Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Королев
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№91 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79465-20 |
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785, Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
80279-20 |
Система автоматизированная измерения и обработки параметров "ПАРУС-МС", Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
86795-22 |
Система измерений динамических параметров, DDS-M 13 Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89539-23 |
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89804-23 |
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с., Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89959-23 |
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26), Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90037-23 |
Комплекс динамических исследований испытательных стендов №27 и №28, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90064-23 |
Система измерений динамических параметров мобильная DDS-M, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90395-23 |
Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90890-23 |
Система управления нагревом с измерительными каналами энергетических параметров, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90931-23 |
Система измерительная СИ2, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90932-23 |
Система измерительная СИ1, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
91018-24 |
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
92754-24 |
Система измерений параметров технологического оборудования 373ИК61, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93543-24 |
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93559-24 |
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93595-24 |
Система автоматизированная информационно-измерительная АСУ ТП ИС двигателя Д-18Т, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93660-24 |
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
94010-24 |
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
95228-25 |
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
95363-25 |
Система измерения и регистрации параметров двигателя, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-разрядная).
Функциональное программное обеспечение представлено программой управления комплексом ПО «СИАМ».
Метрологически значимой частью ПО «СИАМ» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.5 «Устройство и работа АИИС» руководства по эксплуатации МБДА.2756.0300.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2Ч09 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1-10’1 до 1406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования.
ПравообладательАкционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Адрес места осуществления деятельности: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия АИИС основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплекса измерительного магистрально-модульного MIC-236 и в комплекс измерения температур MIC-140 с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно АИИС состоит из: комплекса измерения температур MIC-140 (БЛИЖ.422212.140.003); комплекта кабелей (МРКД.2756.0388.000); статива датчиков давления (МРКД.2756.0363.100); усилителя заряда программируемого ME-918 (БЛИЖ.421726.918.003-04); шкафа измерительного оборудования (МРКД.2756.0361.100).
Функционально АИИС включает в себя следующие измерительные каналы (ИК):
-
- ИК температуры жидкостей и газов;
-
- ИК электрических величин, соответствующих температуре жидкостей и газов;
-
- ИК давления газов и жидкостей;
-
- ИК напряжения постоянного тока, соответствующего давлению;
-
- ИК частоты;
-
- ИК относительной влажности;
-
- ИК массового расхода жидкости;
-
- ИК объемного расхода (прокачки) жидкостей;
-
- ИК напряжения электрического тока;
-
- ИК силы тока;
-
- ИК виброскорости и виброускорения.
ИК температуры жидкостей и газов
Выходные сигналы ПИП (ТС-1088 и ТС-1288, рег. № 58808-14; ТП-9201, рег. № 4811411) в виде сопротивления постоянному току поступают ко входам модулей MR-227R3 и MR-227R5 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК температуры воздуха в боксе реализован с использованием измерителя влажности и температуры ИВТМ-7 (рег. № 71394-18), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК электрических величин, соответствующих температуре жидкостей и газов
Принцип действия ИК напряжения постоянного тока, соответствующего температуре, реализованы с использованием комплекса измерения температур MIC-140-48, настроенного на режим измерения напряжений милливольтового диапазона (путём отключения градуировочных характеристик) цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК сопротивления постоянному току, соответствующего температуре, реализованы с использованием модуля MR-227R3 комплекса измерительного магистрально-модульного MIC236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК давления газов и жидкостей
Выходные сигналы ПИП (АИР-10, рег. № 31654-19; МИДА-13П, рег. № 17636-17) в виде силы постоянного тока в диапазоне от 4 до 20 мА поступают ко входам модулей MR-114C2 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК атмосферного давления реализован с помощью барометра рабочего сетевого БРС-1М (рег. № 16006-97), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения постоянного тока, соответствующего давлению
ИК реализованы с использованием модуля MR-114 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК частоты переменного тока, соответствующей частотам вращения роторов
Принцип действия ИК основан на передаче сигнала от ПИП через кабели и нормализаторы МЕ-402 на модуль измерения частоты МR-452 комплекса измерительного магистральномодульного MIC-236, и далее, в виде цифрового кода, через локальную сеть и сетевой коммутатор на станцию сбора данных для регистрации и отображения.
ИК частоты переменного тока генератора
ИК реализованы с использованием нормализаторов МЕ-402 и модулей измерения частоты МR-452 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК относительной влажности воздуха в боксе
ИК реализован с использованием измерителя влажности и температуры ИВТМ-7 (рег. № 71394-18), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК массового расхода жидкости
Принцип действия ИК массового расхода основан на использовании в ПИП сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу.
Выходной сигнал ПИП массового расхода - Rheonik RHM (рег. № 61714-15) через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК объемного расхода (прокачки) жидкости
Принцип действия ИК объемного расхода (прокачки) гидравлической жидкости в линии нагнетания основан на функциональной зависимости частоты переменного тока на выходе турбинного преобразователя расхода и ТПР 8 (рег. № 8326-04) от частоты вращения их винтовых гидрометрических турбинок, которая в свою очередь зависит от объёмного расхода жидкости, протекающей через рабочие сечения преобразователей. Сигналы частоты переменного тока с ПИП через нормализаторы сигналов МЕ-402 поступают на модуль измерения частоты МR-452 комплекса измерительного магистрально-модульного MIC-236, и далее, в виде цифрового кода, через локальную сеть и сетевой коммутатор на станцию сбора данных для регистрации и отображения.
ИК напряжения электрического тока
ИК напряжения постоянного тока реализованы с использованием модулей MR-227U2 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК напряжения переменного тока реализован с использованием прибора для измерений показателей качества и учета электрической энергии PM130 Plus (рег. № 58210-14), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК силы тока
ИК силы постоянного тока реализованы следующим образом: выходные сигналы ПИП (75.ШИСВ; 75.ШИС, рег. № 78710-20) в виде напряжения постоянного тока в диапазоне от 0 до 75 мВ поступают ко входам модуля MR-227K1 комплекса измерительного магистральномодульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК силы переменного тока реализованы с использованием ПИП - трансформаторов тока ТФ 1 (рег. № 20466-10), выходной сигнал с которых в виде постоянного тока в диапазоне от 0 до 1 А поступает на прибор для измерений показателей качества и учета электрической энергии PM130 Plus (рег. № 58210-14), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК виброскорости и виброускорения
Выходные сигналы ПИП (АВС 127, рег. № 24038-02; АР 1048, рег. № 63426-16) в виде электрического заряда поступают на усилитель заряда МЕ-918, с которого передаются на модуль МЕ-202 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
Общий вид составных частей АИИС представлен на рисунках 1 - 6.
Заводской номер (№ 001) наносится в форме информационной таблички на шкаф измерительного оборудования (рисунок 6) и в виде цифрового обозначения указан в формуляре МБДА.2756.0300.000 ФО.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам АИИС обеспечивается:
-
- ограничением доступа к месту установки системы;
-
- запиранием стойки (рисунок 5).
Рисунок 1 - Стойка. Вид внешний спереди
Рисунок 2 - Стойка. Вид внешний сзади
Рисунок 3 - MIC-236 в стойке
Рисунок 4 - MIC-140
Рисунок 5 - Запирающий механизм стойки
Система автоматизированная
1QQG информационно-измерительная для испытаний ГТД ВК-800СГ1
Зав. №: 001
МБДА.2756.0300.000
Год выпуска: 2021
Рисунок 6 - Заводская маркировка стойки
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во, шт/экз. |
|
Система автоматизированная информационноизмерительная для испытаний ГТД ВК-800СП в составе: |
МБДА.2756.0300.000 | |
|
Комплекс измерения температур MIC-140 |
БЛИЖ.422212.140.003 |
1 шт. |
|
Шкаф измерительного оборудования |
МРКД.2756.0361.100 |
1 шт. |
|
Статив датчиков давления |
МРКД.2756.0363.100 |
1 шт. |
|
Комплект кабелей |
МРКД.2756.0388.000 |
1 шт. |
|
Усилитель заряда программируемый МЕ-918 |
БЛИЖ.421726.918.003-04 |
1 шт. |
|
Система автоматизированная информационноизмерительная для испытаний ГТД ВК-800СП. Формуляр |
МБДА.2756.0300.000 ФО |
1 экз. |
|
Система автоматизированная информационноизмерительная для испытаний ГТД ВК-800СП. Руководство по эксплуатации |
МБДА.2756.0300.000 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Основные метрологические и технические характеристики АИИС приведены в таблицах 2 - 4.
|
Таблица 2 - Метрологические ха |
рактеристики АИИС | |||
|
Измеряемые параметры (обозначение в системе) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемой погрешности |
Кол-во каналов |
|
1 |
2 |
3 |
4 |
5 |
|
ИК температуры жидкостей и газов | ||||
|
Температура воздуха в боксе |
Температура |
от 233 до 333 K (от -40 °С до +60 °С) |
Д: ± 0,5 °С |
1 |
|
Температура воздуха перед воздушным винтом |
от 233 до 333 K (от -40 °С до +60 °С) |
6: ± 0,3 % от ИЗ |
2 | |
|
Температура воздуха на входе в двигатель |
от 233 до 343 K (от -40 °С до +70 °С) |
6: ± 0,3 % от ИЗ |
6 | |
|
Температура топлива |
от -40 °С до +100 °С |
Y: ± 1 % от ВП НЗ НЗ =140 °С |
2 | |
|
Температуре масла |
от -40 °С до +200 °С |
Y: ± 1 % от ВП НЗ НЗ = 240 °С |
5 | |
|
Температура гидравлической жидкости в гидробаке |
от -50 °С до +150 °С |
Y: ± 1 % от ВП НЗ НЗ = 200 °С |
1 | |
|
Температура консервационного масла на входе в двигатель |
от -40 °С до +90 °С |
Y: ± 1 % от ВП НЗ НЗ = 130 °С |
1 | |
продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
ИК электрических величин, соответствующих температуре жидкостей и газов | ||||
|
Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре выходящих газов за СТ |
от 0 до 45 мВ |
у: ± 0,2 % от ВП |
4 | |
|
Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре выходящих газов за ТК |
Напряжение постоянного тока |
от 0 до 45 мВ |
у: ± 0,2 % от ВП |
40 |
|
Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре отбираемого воздуха на фланце отбора |
от -2 до + 36 мВ |
у: ± 0,2 % от ВП |
1 | |
|
Сопротивление постоянного тока, соответствующее температуре масла на входе в двигатель |
Сопротивление постоянному току |
от 38,0 до 88,5 Ом |
у: ± 0,2 % от ВП |
1 |
|
ИК давления газов и жидкостей | ||||
|
Атмосферное давление в боксе |
Давление абсолютное |
от 94,66 до 103,99 кПа (от 710 до 780 мм рт. ст.) |
Д:±67 Па (± 0,5 мм рт.ст.) |
1 |
|
Полное давление воздуха на входе в двигатель |
от 49,0 до 147,1 кПа (0,5 до 1,5 кгс/см2) |
у: ± 0,3 % от ВП |
18 | |
|
Давление воздуха за компрессором |
от 0 до 1,569 МПа (от 0 до 16 кгс/см2) |
у: ± 0,3 % от ВП |
1 | |
|
Давление газа за турбиной компрессора (статическое) |
от 0 до 0,392 МПа (от 0 до 4 кгс/см2) |
у: ± 0,3 % от ВП |
1 | |
|
Давление масла в канале «Малого шага» регулятора винта |
Давление |
от 0 до 5,88 МПа (от 0 до 60 кгс/см2) |
у: ± 1 % от ВП |
1 |
|
Давление топлива на входе в двигатель |
избыточное |
от 0 до 0,392 МПа (от 0 до 4 кгс/см2) |
у: ± 1 % от ВП |
1 |
|
Давление топлива перед форсунками I контура, перед РТ |
от 0 до 5,884 МПа (от 0 до 60 кгс/см2) |
у: ± 1 % от ВП |
2 | |
|
Давление топлива перед форсунками II контура |
от 0 до 3,922 МПа (от 0 до 40 кгс/см2) |
у: ± 1 % от ВП |
1 | |
продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Давление масла на входе в двигатель (стендовый) |
от 0 до 1,569 МПа (от 0 до 16 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление масла на выходе из опоры |
от 0 до 0,245 МПа (от 0 до 2,5 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Полное давление воздуха на фланце отбора |
от 0 до 1,570 МПа (от 0 до 16 кгс/см2) |
у: ± 0,3 % от ВП |
3 | |
|
Статическое давление воздуха на расходомерном участке СКВ |
Давление избыточное |
от 0 до 1,570 МПа (от 0 до 16 кгс/см2) |
у: ± 0,3 % от ВП |
1 |
|
Давление гидравлической жидкости в гидробаке |
от 0 до 0,981 МПа (от 0 до 10 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление гидравлической жидкости в линии нагнетания |
от 0 до 24,51 МПа (от 0 до 250 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление консервационного масла на входе в двигатель |
от 0 до 0,392 МПа (от 0 до 4 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
ИК напряжения |
постоянного тока, |
соответствующего давлению | ||
|
Напряжение постоянного тока, соответствующее давлению масла на входе в двигатель |
Напряжение постоянного тока |
от 0 до 100 мВ |
у: ± 0,2 % от ВП |
2 |
|
ИК частоты | ||||
|
Частота сигнала напряжения переменного тока, соответствующая частоте вращения ротора ТК |
от 30 до 15200 Гц |
6: ± 0,1 % от ИЗ |
2 | |
|
Частота сигнала напряжения переменного тока, соответствующая частоте вращения ротора СТ |
Частота переменного тока |
от 250 до 7400 Гц |
6: ± 0,1 % от ИЗ |
1 |
|
Частота напряжения генератора переменного тока фаз А, В, С |
от 280 до 520 Гц |
6: ± 1,0 % от ИЗ |
3 | |
|
ИК относительной влажности | ||||
|
Относительная влажность воздуха в боксе |
Относительная влажность |
от 0 % до 99 % |
у: ± 2 % от ВП |
1 |
|
ИК массового расхода жидкости | ||||
|
Массовый расход топлива |
Массовый рас ход |
от 12 до 400 кг/ч |
6: ± 0,3 % от ИЗ |
1 |
продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
ИК объемного расхода (прокачки) жидкостей | ||||
|
Объёмный расход (прокачка) гидравлической жидкости в линии нагнетания |
Объемный расход |
от 3 до 15 л/мин |
у: ± 3,0 % от ВП НЗ НЗ=15 л/мин |
1 |
|
ИК |
напряжения электрического тока | |||
|
Напряжение постоянного тока |
от 0 до 30 В |
у: ± 1 % от ВП |
4 | |
|
Напряжение постоянного тока стартёр-генератора |
Напряжение |
от 0 до 50 В |
у: ± 1 % от ВП |
2 |
|
Напряжение переменного тока фаз A, B, C действующее |
от 10 до 130 В |
у: ± 1 % от ВП |
3 | |
|
ИК силы тока | ||||
|
Сила постоянного тока в цепи питания бортовой сети двигателя |
от 0 до 50 А |
у: ± 2 % от ВП |
2 | |
|
Сила постоянного тока стартер-генератора в стартёрном режиме |
Сила постоянного тока |
от 0 до 1500 А |
у: ± 2 % от ВП |
1 |
|
Сила постоянного тока стартер-генератора в генераторном режиме |
от 0 до 500 А |
у: ± 2 % от ВП |
1 | |
|
Сила переменного тока генератора переменного тока фаз А, B, C |
Сила переменного тока |
от 0,05 до 20,00 А |
у: ± 2 % от ВП |
3 |
|
ИК виброскорости и виброускорения | ||||
|
Виброскорость вдоль продольной оси двигателя в полосе частот от 40 до 1000 Гц (Амплитуда, пик) |
от 0 до 100 мм/с |
у: ± 12 % от ВП |
2 | |
|
Виброскорость в горизонтальном направлении в полосе частот от 40 до 1000 Гц (Амплитуда, пик) |
Виброскорость |
от 0 до 100 мм/с |
у: ± 12 % от ВП |
2 |
|
Виброскорость в вертикальном направлении в полосе частот от 40 до 1000 Гц (Амплитуда, пик) |
от 0 до 100 мм/с |
у: ± 12 % от ВП |
2 | |
|
Виброскорость в вертикальном направлении в полосе частот от 10 до 40 Гц (Амплитуда, пик) |
от 0 до 100 мм/с |
у: ± 12 % от ВП |
2 | |
окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Виброускорение вдоль продольной оси двигателя в полосе частот от 100 до 3000 Гц (Амплитуда, пик) |
Виброускорение |
от 0 до 120 м/с2 |
у: ± 12 % от ВП |
2 |
|
Виброускорение в вертикальном направлении в полосе частот от 100 до 3000 Гц (Амплитуда, пик) |
от 0 до 120 м/с2 |
у: ± 12 % от ВП |
2 | |
|
Виброускорение в горизонтальном направлении в полосе частот от 100 до 3000 Гц (Амплитуда, пик) |
от 0 до 120 м/с2 |
у: ± 12 % от ВП |
2 |
Примечания:
-
1 ВП - верхний предел измерения;
-
2 ИЗ - измеряемое значение;
-
3 НЗ - нормированное значение;
Y - приведенная погрешность, %;
6 - относительная погрешность, %;
Д - абсолютная погрешность в единицах измеряемой величины.
Таблица 3 - Основные технические характеристики системы
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации оборудования в помещении пультовой:
|
от +15 до +35 от 55 до 75 от 720 до 760 |
|
Рабочие условия эксплуатации датчиков и оборудования в испытательном боксе:
|
от -40 до +50 85 от 700 до 790 |
Таблица 4 - Технические характеристики оборудования АИИС
|
Наименование характеристики |
Значение |
|
Параметры электрического питания аппаратуры АИИС: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Габаритные размеры составных частей АИИС, не более, мм: | |
|
- шкаф измерительный (ширинахглубинахвысота) |
600x600x2000 |
|
- комплекс MIC-140-48 (длинахширинахвысота) |
228x208x98 |
|
- усилитель заряда ME-918 (длинахширинахвысота) |
252x146x67,5 |
|
Показатели надежности: | |
|
Средняя наработка на отказ, часов |
5000 |
|
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов |
0,9984 |
