Назначение средства измерений:
Манометры общего назначения Y (далее - манометры) предназначены для измерений избыточного давления и разрежения, газообразных и жидких сред. Манометры оснащены сигнализирующими устройствами для управления внешними электрическими цепями, путем замыкания и размыкания при заданном значении давления или разрежения.

Внешний вид.
Манометры общего назначения

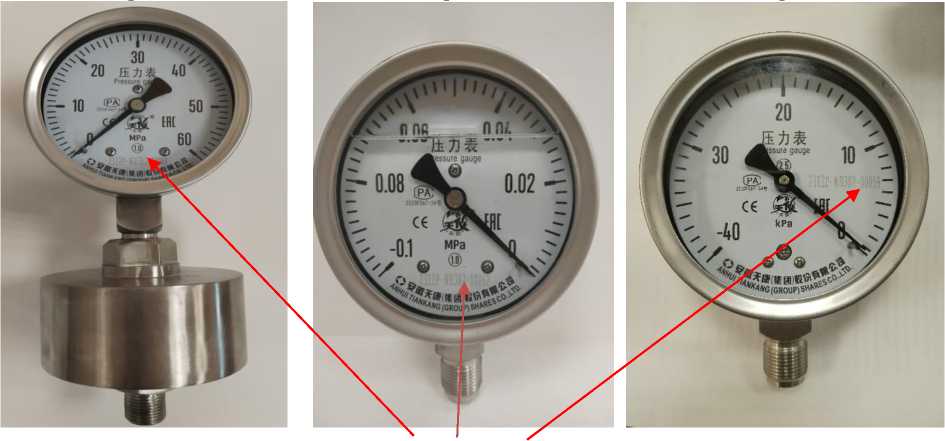

Рисунок № 1

Внешний вид.
Манометры общего назначения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на наносится на титульный лист паспорта печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 паспорта «Методы измерений»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия фирмы «Anhui Tiankang (Group) Shares Co., Ltd», Китай. «Манометры общего назначения Y».
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Принцип действия манометров основан измеряемым давлением и упругой деформацией помощью передаточного механизма преобразуется стрелки относительно шкалы манометра.
Конструктивно манометры состоят из чувствительного элемента, циферблата со шкалой и
на использовании зависимости между чувствительного элемента, который с в угловое перемещение показывающей
корпуса, передаточного механизма, стрелкой, защитного стекла, штуцера для присоединения манометра, а также оснащены сигнализирующими устройствами.
Манометры общего назначения Y изготавливаются в следующих модификациях: YB, YMF, YP, YX, YM, YBN, УЕ.
По заказу манометры могут быть изготовлены в корпусе из нержавеющей стали, с радиальным и осевым расположением штуцеров, с фланцевым и резьбовым соединением. Диаметры корпусов бывают: 60; 100; 150 мм. В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью для износоустойчивости и виброустойчивости манометров. Манометры метрологическими и техническими характеристиками.
повышения отличаются
Пломбирование манометров не предусмотрено.
Нанесение знака поверки на манометры не предусмотрено.
Заводской номер, в виде цифрового обозначения, нанесен на циферблат манометра и (или) на табличку присоединенную к корпусу манометра типографским способом.

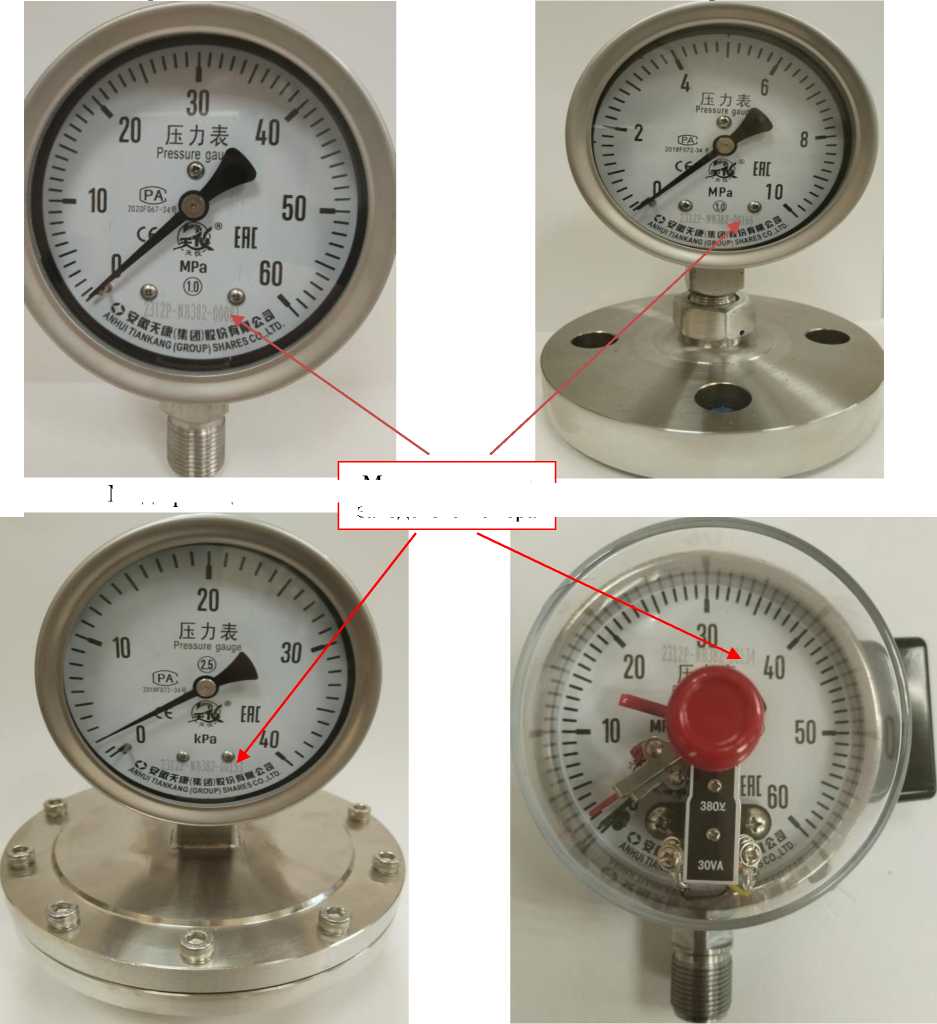

Внешний вид манометров и место нанесения заводского номера представлены на рисунке 1.
Модификация YB
МоgификацияYMF

МоgификацияYP
Место нанесения заводского номера
МодификацияУХ
МоgификацияYM
МоgификацияYBN
МоgификацияYЕ
Место нанесения заводского номера
Рисунок 1 - Внешний вид манометров и место нанесения заводского номера
приведена в таблице 3
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр общего назначения |
Y |
1 шт. |
|
Паспорт |
- |
1 шт. |
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений, избыточного давления и давления-разрежения, МПа1)2) |
от 0 до 0,04; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,04 до 0; от -0,1 до 0 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений2), % |
±1,0; ±1,6; ±2,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C |
±0,4 |
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Габаритные размеры, длина^ширина, мм, не более |
Масса, кг, не более |
|
YB-60 |
60x100 |
0,18 |
|
YB-100 |
100x150 |
0,58 |
|
YB-150 |
200x250 |
0,98 |
|
YMF-60 |
150x250 |
1,36 |
|
YMF-100 |
200x250 |
1,76 |
|
YMF-150 |
250x250 |
2,16 |
|
YP-60 |
150x250 |
2,48 |
|
YP-100 |
200x250 |
2,88 |
|
YP-150 |
250x250 |
3,28 |
|
YX-60 |
60x100 |
0,30 |
|
YX-100 |
100x150 |
0,50 |
|
YX-150 |
200x250 |
0,70 |
|
YM-60 |
150x250 |
1,40 |
|
YM-100 |
200x250 |
1,60 |
|
YM-150 |
250x250 |
2,30 |
|
YBN-60 |
60x100 |
0,24 |
|
YBN-100 |
100x150 |
0,78 |
|
YBN-150 |
200x250 |
1,40 |
|
YE - 60 |
60x100 |
0,18 |
|
YB -100 |
100x150 |
0,58 |
|
YE -150 |
200x250 |
0,98 |
|
Напряжение питания1), В |
24 | |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | |
|
относительная влажность, %, не более |
85 | |
|
атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Рабочие условия эксплуатации манометров заполненые демпфирующей жидкостью: - диапазон температуры окружающего воздуха, |
от -25 до +55 | |
|
- относительная влажность, %, не более |
85 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Рабочие условия эксплуатации манометров без заполнения демпфирующей жидкостью: - диапазон температуры окружающего воздуха, |
от -40 до +70 | |
|
- относительная влажность, %, не более |
85 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средняя наработка на отказ, ч |
26280 | |
|
Средний срок службы приборов, лет, не менее |
10 | |
|
Примечание: 1) Для манометров с электрическим контактом (сигнализирующим устройством). | ||
