Номер по Госреестру СИ: 93234-24
93234-24 Уровнемеры поплавковые
(UHZ-50/S)
Назначение средства измерений:
Уровнемеры поплавковые UHZ-50/S (далее - уровнемеры) предназначены для измерений уровня жидкости.

Внешний вид.
Уровнемеры поплавковые
Рисунок № 1

Внешний вид.
Уровнемеры поплавковые
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Reviisions |
|
Номер версии (идентификационный номер) ПО |
R1.XX |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации TKYW-02РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Уровнемеры состоят из измерительного преобразователя (конвертера), поплавка с кольцевым магнитом и чувствительного элемента - трубки с расположенной внутри неё цепи герконов.
Принцип работы уровнемеров основан на измерении перемещения поплавка вдоль чувствительного элемента. Под действием магнитного поля поплавка происходит замыкание герконов. Ток в цепи пропорционален уровню.
Конвертер осуществляет обработку измерительной информации, вывод информации об уровне на индикатор (при наличии) и токовый выход (4 - 20) мА + HART.
Чувствительный элемент может быть изготовлен из различных сталей и оболочек: 304, 316L, PVC, PP, 304+PTFE, 316L+PTFE.
Уровнемер может иметь второй поплавок для определения уровня раздела сред.
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

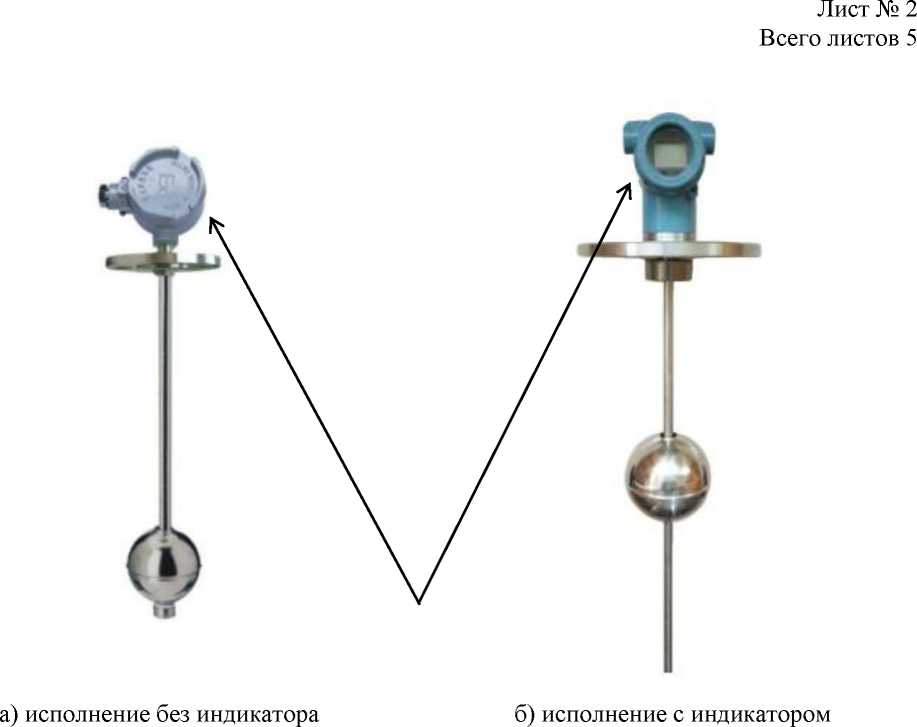

Рисунок 1 - Внешний вид уровнемеров поплавковых UHZ-50/S и указание мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Пример маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений уровня жидкости, мм |
от 0 до 6000 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений уровня, %:
|
±1,5 ±2,5 (но не более ±10 мм) |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +120 |
|
Кинематическая вязкость измеряемой среды, м2/с, не более |
10"4 |
|
Минимальная разница в плотности поплавков, кг/м3 |
100 |
|
Напряжение питания постоянного тока, В |
24 ± 10 % |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет, не менее |
10 |
