Сведения о средстве измерений: 93257-24 Уровнемеры магнитные

Номер по Госреестру СИ: 93257-24
93257-24 Уровнемеры магнитные
(UHZ-50)

Назначение средства измерений:
Уровнемеры магнитные UHZ-50 (далее - уровнемеры) предназначены для измерений уровня жидкости.

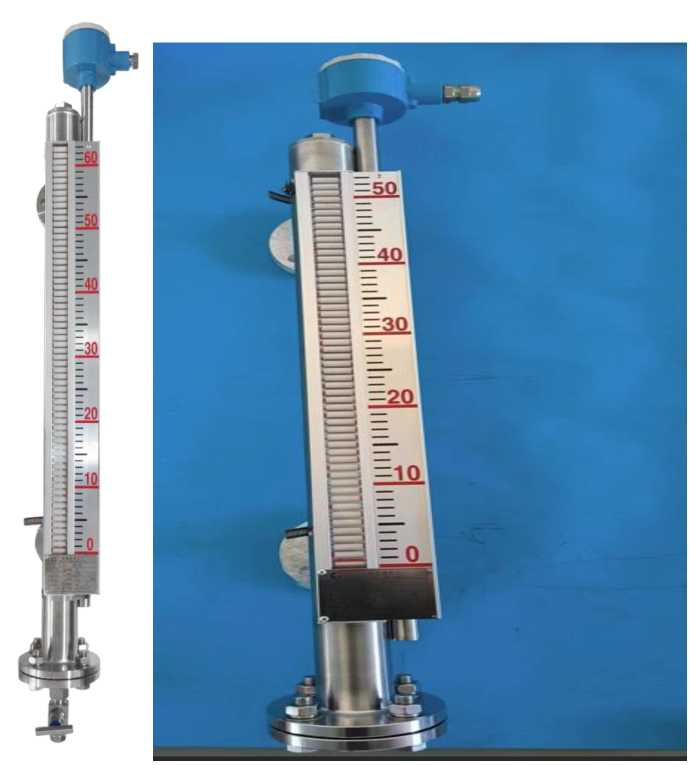

Внешний вид. Уровнемеры магнитные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Уровнемеры магнитные
Рисунок № 1

Внешний вид.
Уровнемеры магнитные
Рисунок № 2

Внешний вид.
Уровнемеры магнитные
Рисунок № 3

Общие сведения

Дата публикации - 23.09.2024
Срок свидетельства - 20.09.2029
Номер записи - 195089
ID в реестре СИ - 1420056
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. UHZ-50, UHZ-50,

Производитель

Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_8 Поверки по всем организациям-поверителям за выбранный период

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Полное наименование организации
Количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности в шт.
Количество извещений о непригодности в %
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)

Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Уровнемеры магнитные (UHZ-50)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92344-24 10.06.2029	Термометры биметаллические, WSS "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	2 года
92608-24 08.07.2029	Термопреобразователи сопротивления, WZ "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	2 года
92693-24 19.07.2029	Манометры общего назначения, Y "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	1 год
92702-24 24.07.2029	Преобразователи термоэлектрические, WR "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В")
93004-24 23.08.2029	Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей
93005-24 23.08.2029	Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	5 лет
93004-24 23.08.2029	Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей
93005-24 23.08.2029	Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	5 лет
93234-24 18.09.2029	Уровнемеры поплавковые, UHZ-50/S "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	3 года
93255-24 20.09.2029	Расходомеры электромагнитные, ТК1100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	5 лет
93256-24 20.09.2029	Расходомеры вихревые, ТК2100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа
93257-24 20.09.2029	Уровнемеры магнитные, UHZ-50 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	3 года
93273-24 23.09.2029	Уровнемеры радарные, TKWL-1400 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении)
93286-24 24.09.2029	Уровнемеры, TKWL-1300 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )	ОТ МП	1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении)

MI_16 Возраст парка СИ по дате производства

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры магнитные (UHZ-50)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "НМОП" (RA.RU.311359)		мод. UHZ-50	2	2	2	0	0	2	2	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		UHZ-50	14	11	14	0	0	14	14	0

Стоимость поверки Уровнемеры магнитные (UHZ-50)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.

Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Revisi on+HART
Номер версии (идентификационный номер) ПО	V5

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2.1 руководства по эксплуатации TKYW-01РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.

Правообладатель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China

Телефон: +86 550-7309049, +86 550-7309049

Web-сайт: www.tiankang.com

E-mail: cp2211@163.com

Изготовитель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.

Конструктивно уровнемер состоит из: поплавка или поплавка с шаром, измерительной трубы и индикатора уровня.

Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и при высоких и низких температурах и отображать уровень для прямого считывания на месте.

Имеется возможность подключения концевых сигнализаторов положения определённого уровня (реле).

Уровнемеры UHZ-50 имеют модификации: без букв - обычное исполнение; C - боковое крепление; W - без дистанционного выхода; L - с дистанционным выходным сигналом (4 - 20) мА; Q - с релейным выходом.

Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус измерительной трубы. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

Внешний вид. Уровнемеры магнитные (UHZ-50), http://oei-analitika.ru

Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-50

С€

ч.

Нанненоваине Уровнемер напнпный

Мситслъ UH7-JS(>

Диапазон измерений (y-WW)mm

Рь)б1мее идылеине 1.6 МРь)

HbuipMireHHe 11Н1иь[ия 24 DCV

Интерфейс {4-2[}^ 1лА

Рабочая 1^141 lefM'iypa 100 "ХЗ

] [лолюсть среди I.Og-^cm'* Клдсс точноетн ±1У mm

Маркировка взрывозащиты 1 Ех dB ПС Тб.. .Т4 сь X

о El iilLCTft...T4Cm X

Заводской номер

7]дта нзглтевлення 2023.11

Anhui liookcing [ijrnup] (р., L^d

Рисунок 2 - Пример маркировочной таблички

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Уровнемер магнитный	UHZ-50	1 шт.
Руководство по эксплуатации*	TKYW-01РЭ	1 экз.
Паспорт	TKUHZ-50.01nC	1 экз.
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение
Диапазон измерений уровня жидкости, мм	от 300 до 6000 (до 15000 по заказу)
Пределы допускаемой абсолютной погрешности измерений уровня, мм	±10

Таблица 3 - Технические

Наименование параметра	Значение
Давление измеряемой среды, МПа	1,6; 2,5; 4,0; 6,3; 10; 16; 25; 42
Диапазон температур измеряемой среды, °С	от -196 до +520
Плотность среды, кг/м³	от 400 до 2000
Динамическая вязкость измеряемой среды, Па^с, не более	0,4
Маркировка взрывозащиты	1Ex db IIC T6_T4 Gb X Ex tb IIIC T80°C_T130 Db X 0Ex ia IIC T6_T4 Ga X Ex ia IIIC T200 80°C T200 1 30° Da X
Условия эксплуатации: - температура окружающей среды, °С - вибрация, Гц, не более	от -40 до +80 25

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	75000
Средний срок службы, лет, не менее	10
