Номер по Госреестру СИ: 93005-24
93005-24 Расходомеры турбинные
(ТК5100)
Назначение средства измерений:
Расходомеры турбинные ТК5100 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма жидкостей.

Внешний вид.
Расходомеры турбинные
Рисунок № 1

Внешний вид.
Расходомеры турбинные
Рисунок № 2

Внешний вид.
Расходомеры турбинные
Рисунок № 3

Внешний вид.
Расходомеры турбинные
Рисунок № 4

Внешний вид.
Расходомеры турбинные
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM1608D |
|
Номер версии (идентификационный номер) ПО |
4.x |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 руководства по эксплуатации TKLL-03P3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Принцип действия расходомеров основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса расходомера, во вращательное движение ротора, скорость вращения которого пропорциональна объёмному расходу, а количество импульсов объёму измеряемой среды, протекающей через расходомер.
При вращении ротора и прохождении постоянных магнитов, размещённых на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объёма жидкости. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объёму жидкости.
Расходомер состоит из корпуса, ротора, статоров, магнитоиндукционных датчиков.
Расходомеры по типу присоединения к трубопроводу могут быть фланцевые, бесфланцевые и резьбовые.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS-485 по протоколам Modbus, PROFIBUS или HART.
Общий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

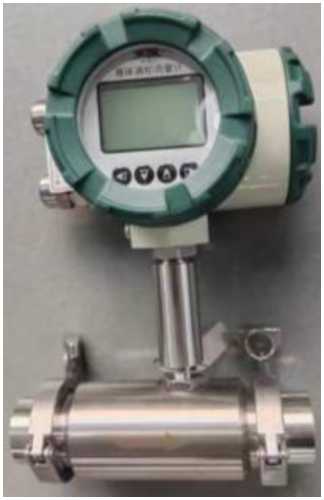

а) бесфланцевое исполнение (W)

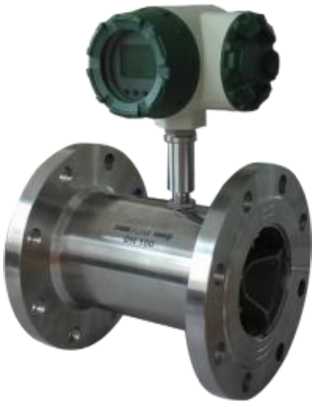

б) фланцевое исполнение (F)

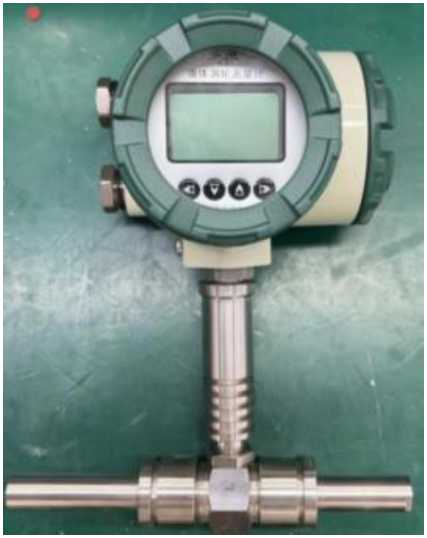

в) резьбовое исполнение
Рисунок 1 - Внешний вид расходомеров турбинных ТК5100 и указание мест нанесения заводского номера и знака утверждения типа

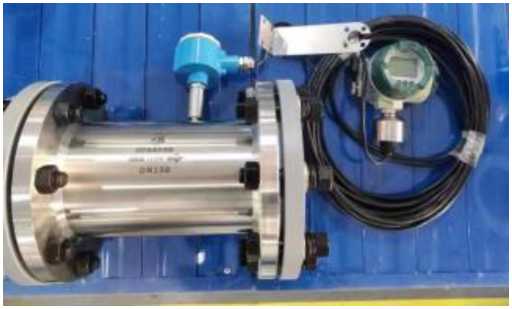

г) раздельное исполнение
Рисунок 2 - Пример маркировочной таблички
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Расходомер турбинный |
ТК5100 |
1 шт. |
|
Руководство по эксплуатации* |
TKLL-03P3 |
1 экз. |
|
Паспорт |
ТК51ОО.01ПС |
1 экз. |
|
Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) |
- |
1 шт. |
|
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Таблица 2 - Метрологические характеристики
Наименование параметра
Значение параметра
|
Номинальный диаметр, DN |
от 4 до 200 |
|
Диапазон измерений объёмного расхода жидкости, м3/ч |
от 0,04 до 800 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, % |
±1 |
|
Таблица 3 - Технические характеристики | |
|
Наименование параметра |
Значение |
|
Параметры выходных сигналов:
|
от 0 до 5000 от 4 до 20 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 85 до 265 |
|
Напряжение питания постоянного тока, В |
12 ± 10 %; 24 ± 10 % |
|
Давление измеряемой среды, МПа, не более |
4 |
|
Диапазон температур измеряемой среды, °C |
от -20 до +150 |
|
Условия эксплуатации:
|
от -20 до +60 от 5 до 90 от 86 до 106 |
|
Таблица 4 - Показатели надежности | |
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет, не менее |
10 |
