Номер по Госреестру СИ: 92702-24
92702-24 Преобразователи термоэлектрические
(WR)
Назначение средства измерений:
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

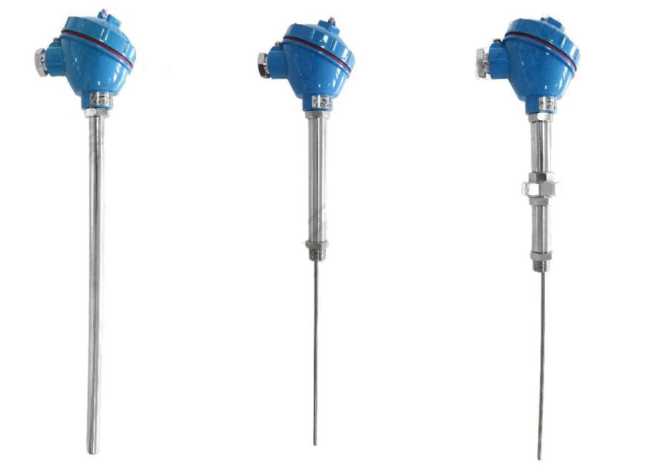

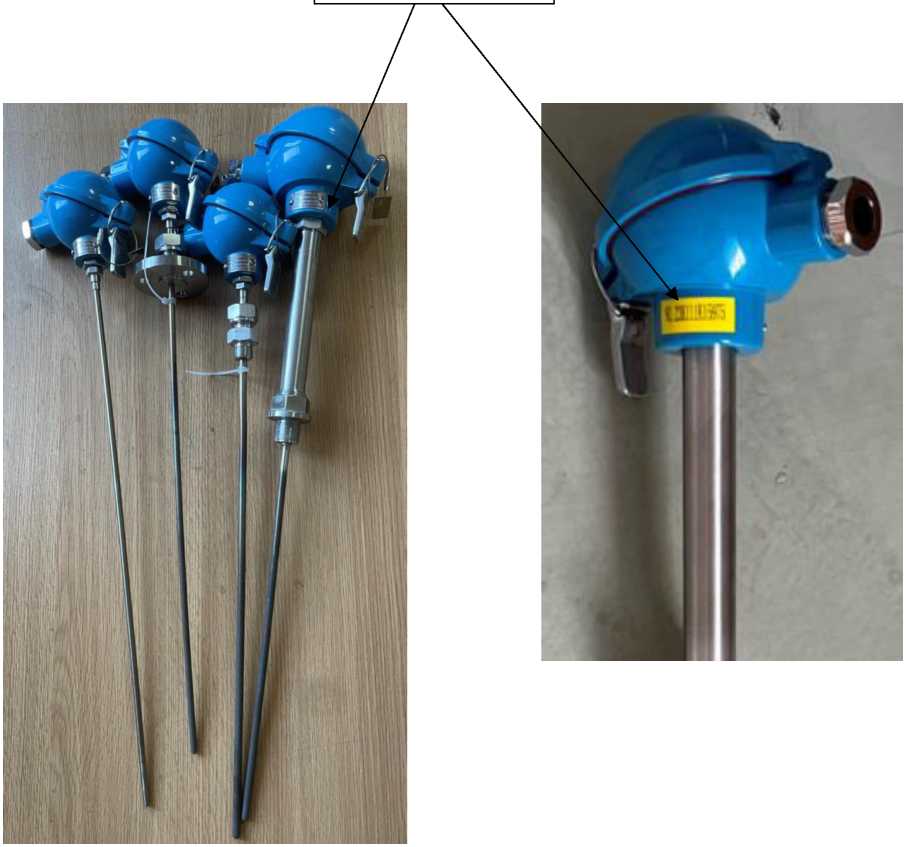

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

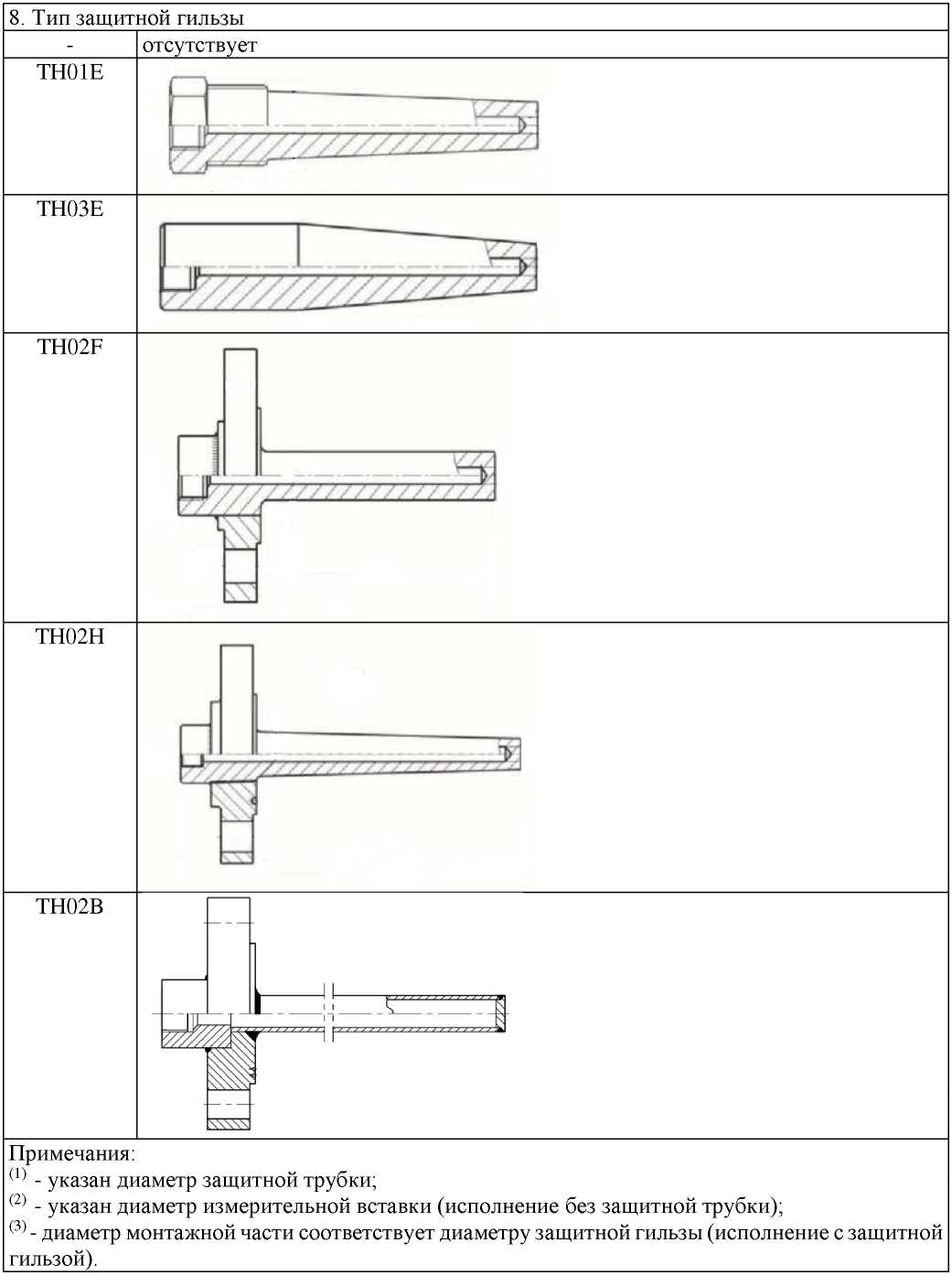

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2

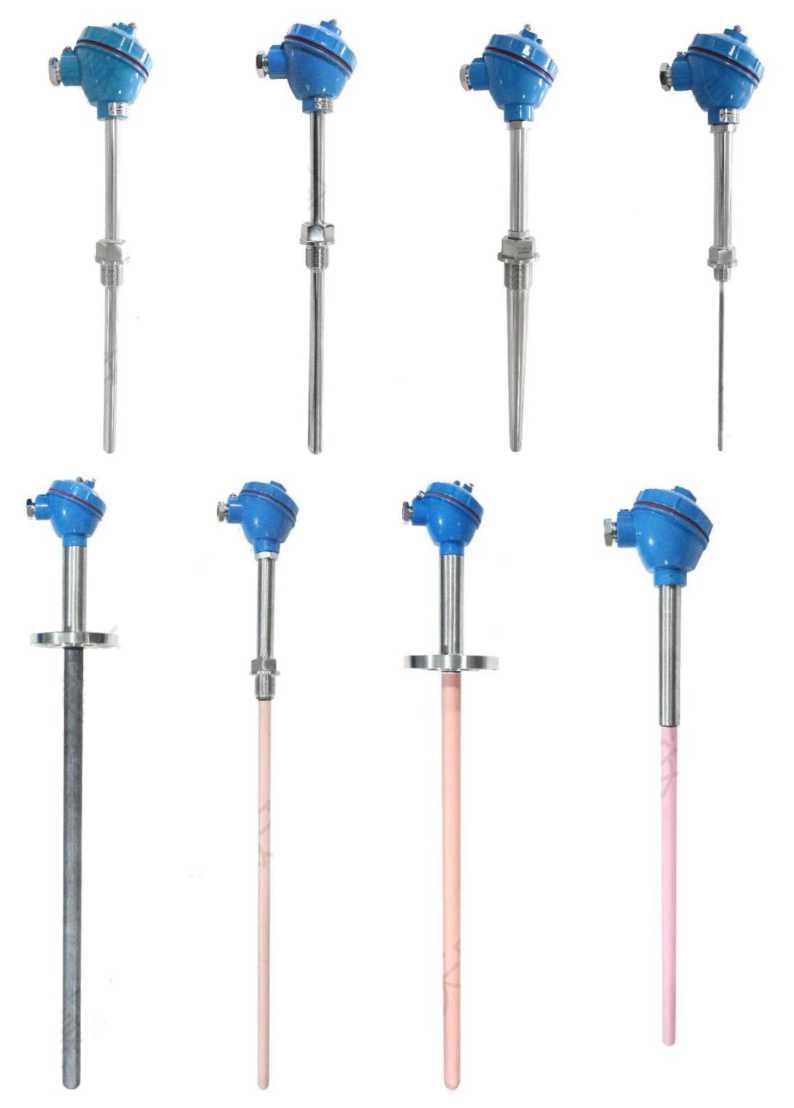

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Программное обеспечение
Термопреобразователи моделей WRNB (с HART-протоколом) имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TK2021 |
|
Номер версии (идентификационный номер) ПО, не ниже |
24 2.XXX |
|
Цифровой идентификатор ПО |
- |
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульные листы Руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП состоят из измерительной вставки, защитной оболочки с различными видами технологических соединений и монтажных элементов и клеммной соединительной головки.
Измерительная вставка состоит из одного или двух ЧЭ на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол из различных материалов. В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
ТП WR изготавливаются следующих моделей: WRN, WRP, WRR, WRQ, WRNB, WRNK, которые отличаются друг от друга типом ЧЭ и конструктивным исполнением.
Термопреобразователи модели WRNB комплектуются измерительным преобразователем (ИП), преобразующим сигналы ТП в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой сигнал HART-протокола.
При измерении температуры при высоких давлениях и скоростях потока ТП используются в комплекте с дополнительными защитными гильзами, различающихся видом присоединения к объекту измерения, формой и материалом.
Расшифровка структуры условного обозначения моделей термопреобразователей приведена в таблице 1.
Таблица 1 - Структура условного обозначения моделей преобразователей термоэлектрических
WR
|
Термопреобразователь сопротивления WR х х х - х х х х - х | |
|
1 2 3 4 5 6 7 8 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) | |
|
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) |
|
P |
S - платинородий-платиновые |
|
R |
B - платинородий-платинородиевые |
|
Q |
R - платинородий-платиновые |
|
2. Исполнение | |
|
Без обозначения |
Стандартное исполнение |
|
K |
Бронированное (ударо- и вибропрочное) исполнение |
|
В |
Исполнение с измерительным преобразователем |
|
3. Количество чувствительных элементов | |
|
Без обозначения |
Один |
|
2 |
Два |
|
4. Тип крепления | |
|
1 |
Отсутствует |
|
2 |
Фиксированная резьба/подвижная резьба втулки |
|
3 |
Подвижный фланец |
|
4 |
Неподвижный фланец |
|
5 |
Монтажная удлинительная шейка с резьбовым соединением |
|
6 |
Защитная арматура конической формы с крепежными болтами |
|
7 |
Монтажная удлинительная шейка |
|
8 |
Монтажная удлинительная шейка с неподвижным резьбовым соединением |
|
5. Тип коммутационной головки | |
|
3 |
Коммутационная головка в общепромышленном исполнении/Водонепроницаемая распределительная коробка |
|
4 |
Коммутационная головка во взрывозащищенном исполнении/Взрывозащищенная распределительная коробка |
|
9 |
Монтажная удлинительная шейка с подвижным резьбовым соединением |
|
4. Диаметр монтажной части | |
|
0 |
16 мм(1) |
|
1 |
20 мм(1) |
|
3 |
3 мм(2) |
|
4 |
4 мм(2) |
|
5 |
5 мм(2) |
|
6 |
6 мм(2) |
|
8 |
8 мм(2) |
|
- |
Нет обозначения(3) |
|
7. Дополнительные опции | |
|
- |
Отсутствует |
|
G |
Переходный диаметр защитной арматуры |
|
S |
Наличие цифрового дисплея |
Фотографии общего вида ТП приведены на рисунке 1.
Пломбирование ТП не предусмотрено.
Заводской номер в виде обозначения, состоящего из арабских цифр и букв латинского алфавита наносится на корпус или на металлический шильдик ТП методом гравировки или на этикетку, прикрепленную к ТП, типографским способом. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 2.

Рисунок 1 - Общий вид преобразователей термоэлектрических WR
Место нанесения заводского номера

Рисунок 2 - Общий вид преобразователей термоэлектрических WR с указанием места нанесения заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
WR (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз.(2) |
|
Защитная гильза |
- |
1 шт. (3) |
|
Примечания:
| ||
Метрологические и основные технические характеристики ТП приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры(1), °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ(2), °С | |
|
для ТП моделей WRN, WRP, WRR, WRQ, WRNK |
для ТП модели WRNB (в комплекте с ИП)(3) | |||
|
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,004-t |
±2,54; ±3,58 ±(1,04+0,004-t); ±(2,08+0,004^t) |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,0075^t |
±3,74; ±4,98 ±(1,24+0,0075-t); ±(2,48+0,0075^t) | |
|
R |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±(1,0+0,003-(t-1100)) |
±2,6; ±4,2 ±(2,6+0,003^(t-1100)); ±(4,2+0,003-(t-1100)) |
|
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,0025^t |
±3,1; ±4J ±(1,6+0,0025^t); ±(3,2+0,0025^t) | |
|
S |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±(1,0+0,003-(t-1100)) |
±2,6; ±4,2 ±(2,6+0,003-(t-1100)); ±(4,2+0,003^(t-1100)) |
|
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,0025^t |
±3,1; ±4J ±(1,6+0,0025^t); ±(3,2+0,0025^t) | |
|
B |
2 |
от +600 до +1600 включ. |
±0,0025^t |
±(1,0+0,0025^t); ±(2,0+0,0025^t) |
|
3 |
от +600 до +800 включ. св. +800 до +1600 |
±4,0 ±0,005-t |
±5,0; ±6,0 ±(1,0+0,005^t); ±(2,0+0,005^t) | |
Примечания:
-
(1) - Рабочий диапазон измерений температуры и класс допуска конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие;
-
(2) - где t - значение измеряемой температуры, °С;
-
(3) - в зависимости от модели ИП.
Таблица 4 - Пределы допускаемой дополнительной погрешности ТП модели WRNB
Значение
Наименование характеристики
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +18 до +22 °С) в рабочем диапазоне температур, %/1 °C
0,004
Таблица 5 - Основные технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП (при напряжении 500 В и температуре окружающей среды от +15 до +25 °С и относительной влажности от 30 до 80 %), МОм, не менее |
1000 |
|
Диаметр монтажной части, мм |
от 1 до 90 |
|
Длина монтажной части ТП(1), мм |
от 5 до 20000 |
|
Рабочие условия эксплуатации:
|
от -52 до +60 от 5 до 90 |
|
Масса, кг |
от 1 до 30 |
|
Маркировка взрывозащиты(2) |
1Ex db IIC T4_T1 Gb X Ex tb IIIC T135°C_T440°C Db X 0Ex ia IIC T4_T1 Ga X Ex ia IIIC T200 135°C_T200 440°C Da X |
|
Степень защиты оболочки по ГОСТ 14254-2015(2) |
IP66 |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее:
|
55000 40000 20000 20000 |
|
Средний срок службы ТП, лет, не менее |
10 |
|
Примечание:
| |
