Номер по Госреестру СИ: 93255-24
93255-24 Расходомеры электромагнитные
(ТК1100)
Назначение средства измерений:
Расходомеры электромагнитные ТК1100 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учёта тепловой энергии, АСУ ТП и измерительных системах.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Общие сведения
Дата публикации - 23.09.2024
Срок свидетельства - 20.09.2029
Номер записи - 195087
ID в реестре СИ - 1420054
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры электромагнитные (ТК1100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92344-24 10.06.2029 |
Термометры биметаллические, WSS "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92608-24 08.07.2029 |
Термопреобразователи сопротивления, WZ "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92693-24 19.07.2029 |
Манометры общего назначения, Y "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92702-24 24.07.2029 |
Преобразователи термоэлектрические, WR "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В") |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93234-24 18.09.2029 |
Уровнемеры поплавковые, UHZ-50/S "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93255-24 20.09.2029 |
Расходомеры электромагнитные, ТК1100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93256-24 20.09.2029 |
Расходомеры вихревые, ТК2100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа |
|
93257-24 20.09.2029 |
Уровнемеры магнитные, UHZ-50 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93273-24 23.09.2029 |
Уровнемеры радарные, TKWL-1400 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
|
93286-24 24.09.2029 |
Уровнемеры, TKWL-1300 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
Кто поверяет Расходомеры электромагнитные (ТК1100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Расходомеры электромагнитные (ТК1100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ST.TY.6G.88 |
|
Номер версии (идентификационный номер) ПО |
1.х |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации TKLL-01РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.
Расходомеры состоят из первичных преобразователей (сенсоров) и измерительных преобразователей (конвертеров). Первичный преобразователь состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещённого между полюсами электромагнита, и двух электродов, помещённых в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в конвертер, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Расходомеры могут иметь компактное и раздельное исполнение. По типу присоединения к трубопроводу могут быть фланцевые и бесфланцевые.
Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.
Раздельное исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS-485 по протоколам Modbus, HART или PROFIBUS.
Общий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

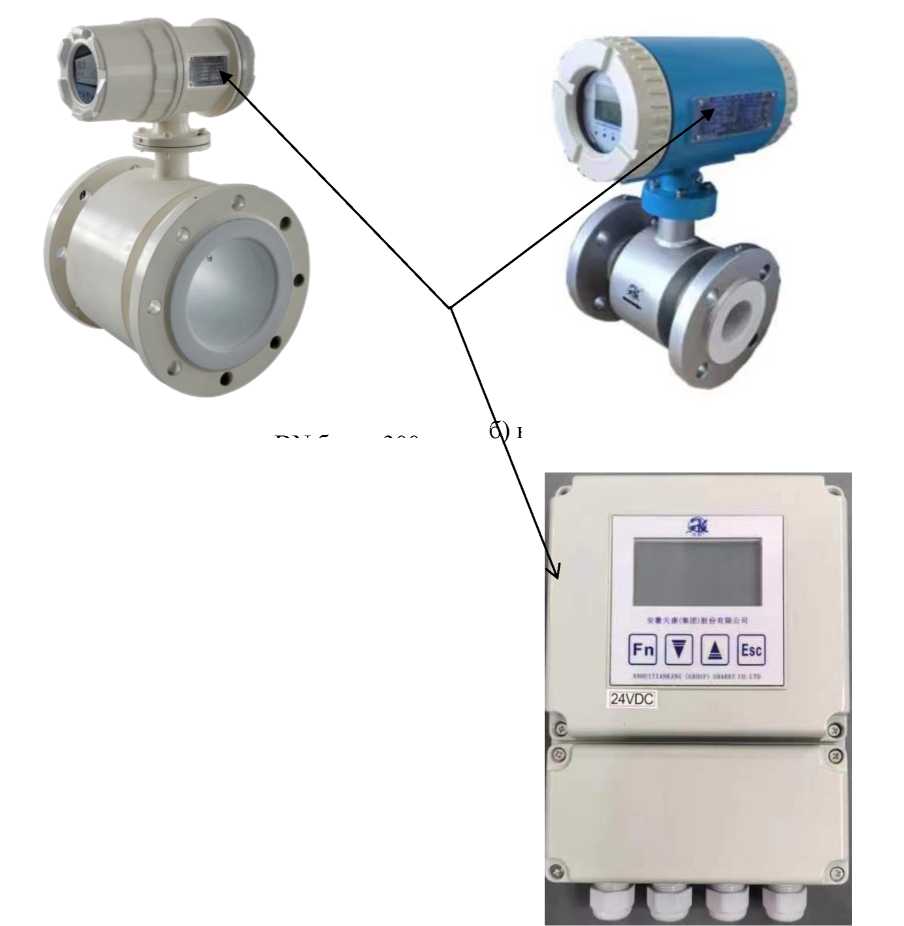

а) компактное исполнение для DN более 300
компактное исполнение для DN менее
300

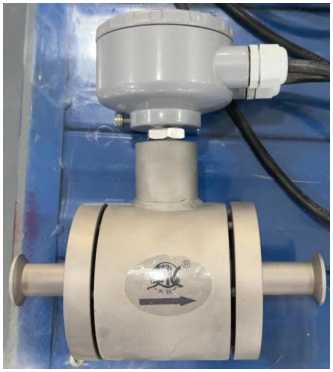

в) бесфланцевое исполнение (пример раздельного исполнения)
г) электронный преобразователь для раздельного исполнения
Рисунок 1 - Внешний вид расходомеров электромагнитных ТК1100 и указание мест нанесения заводского номера и знака утверждения типа
/■
Наименование Расходомер электромагнитный Тип TKIIflO
Диаметр приборо dnis
Давление и температура 1* т
Напряжение и мощность гго v/is w Коэффициент приБОРа отвгт
Маркировка взрывозащиты 1Е» db ib mb IIC Тб-'ТД С&Х
EX ГЬ HIE tsot-tust: DhX
Степень защить! IP65
Заводской номер ВМЙ-<тО7-01 *поз
Диапазон измерении 0-Ji ms/ti
Погрешность 05
Выходной сигнал К-ги Материал электрода нс Дата изготовления ?огэ.1г
Anhui Tiankang (Group! Shares Co., LM
Рисунок 2 - Пример маркировочной таблички
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
ТК1100 |
1 шт. |
|
Руководство по эксплуатации* |
TKLL-01РЭ |
1 экз. |
|
Паспорт |
ТК1100.01ПС |
1 экз. |
|
Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) |
- |
1 шт. |
|
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Таблица 2 -
|
Наименование параметра |
Значение |
|
Номинальный диаметр, DN |
от 15 до 300 |
|
Диапазон измерений объёмного расхода жидкости, м3/ч |
от 0,12 до 1500 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, % |
±0,5 |
Таблица 3 - Технические
|
Наименование параметра |
Значение |
|
Минимальная электропроводность жидкости, мкСм/см |
5; 20 |
|
Параметры выходных сигналов:
|
от 0 до 5000 от 4 до 20 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 85 до 250 |
|
Напряжение питания постоянного тока, В |
от 20 до 36 |
|
Давление измеряемой среды, МПа, не более |
4 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +160 |
|
Маркировка взрывозащиты |
1 Ex db ib mb IIC Т6_Т4 Gb X Ex tb IIIC T80°C...T135°C Db X |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +65 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет, не менее |
10 |
