Назначение средства измерений:
Расходомеры вихревые ТК2100 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма жидкостей, газов, насыщенного и перегретого пара.
Внешний вид.
Расходомеры вихревые
Рисунок № 1
Внешний вид.
Расходомеры вихревые
Рисунок № 2
Общие сведения
Дата публикации - 23.09.2024
Срок свидетельства - 20.09.2029
Номер записи - 195088
ID в реестре СИ - 1420055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТК2100,
Производитель
Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 86
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры вихревые (ТК2100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92344-24 10.06.2029 |
Термометры биметаллические, WSS "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92608-24 08.07.2029 |
Термопреобразователи сопротивления, WZ "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92693-24 19.07.2029 |
Манометры общего назначения, Y "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92702-24 24.07.2029 |
Преобразователи термоэлектрические, WR "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В") |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93234-24 18.09.2029 |
Уровнемеры поплавковые, UHZ-50/S "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93255-24 20.09.2029 |
Расходомеры электромагнитные, ТК1100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93256-24 20.09.2029 |
Расходомеры вихревые, ТК2100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа |
|
93257-24 20.09.2029 |
Уровнемеры магнитные, UHZ-50 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93273-24 23.09.2029 |
Уровнемеры радарные, TKWL-1400 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
|
93286-24 24.09.2029 |
Уровнемеры, TKWL-1300 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Расходомеры вихревые (ТК2100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 86 | 86 | 0 | 0 | 86 | 86 | 0 |
Стоимость поверки Расходомеры вихревые (ТК2100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
H880WJ |
|
Номер версии (идентификационный номер) ПО |
C.2-A.X |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации TKLL-02РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
в потоке движущейся по пропорциональна скорости
расхода и электронного
Принцип работы расходомеров основан на создании трубопроводу среды устойчивых вихрей, частота срыва которых потока.
Расходомеры состоят из первичного преобразователя преобразователя.
Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в электронный преобразователь.
Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:
-
- вычисление объёмного расхода и объёма среды;
-
- при наличии дисплея индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
-
- самодиагностику неисправностей и их индикацию;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
Расходомеры по типу присоединения к трубопроводу могут быть фланцевые, бесфланцевые и резьбовые.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS-485 по протоколам Modbus или HART.
Общий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.
а) бесфланцевое исполнение
фланцевое исполнение
г) раздельное исполнение
в) погружное исполнение

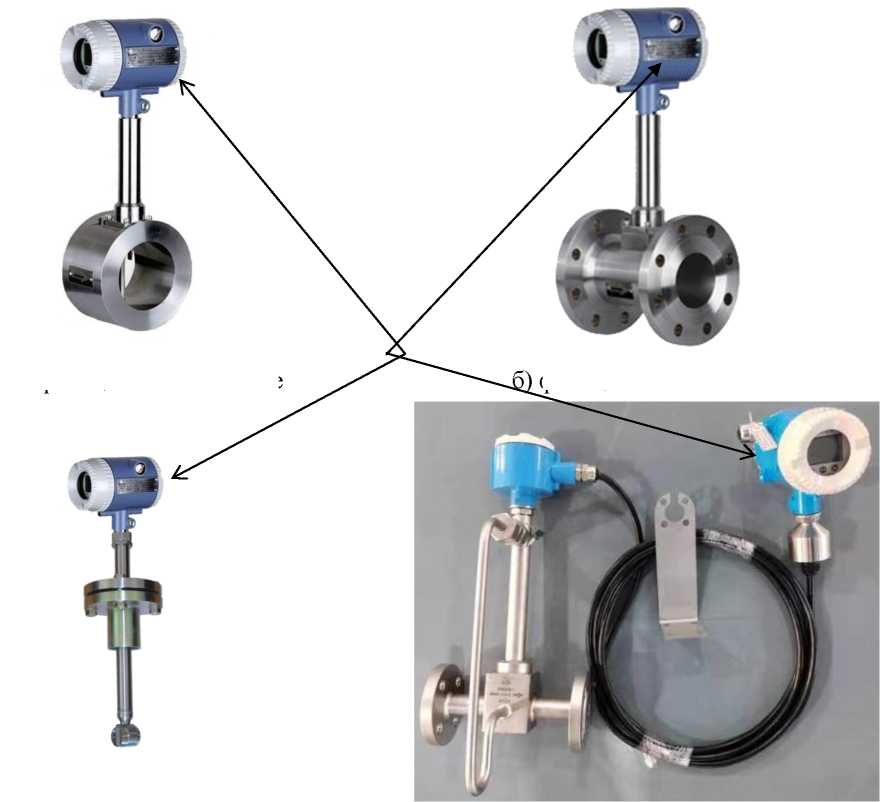

Рисунок 1 - Внешний вид расходомеров вихревых ТК2100 и указание мест нанесения заводского номера и знака утверждения типа
