Номер по Госреестру СИ: 93273-24
93273-24 Уровнемеры радарные
(TKWL-1400)
Назначение средства измерений:
Уровнемеры радарные TKWL-1400 (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды.
Внешний вид.
Уровнемеры радарные
Рисунок № 1
Внешний вид.
Уровнемеры радарные
Рисунок № 2
Общие сведения
Дата публикации - 24.09.2024
Срок свидетельства - 23.09.2029
Номер записи - 195097
ID в реестре СИ - 1420089
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2268 от 2024.09.23 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Уровнемеры радарные (TKWL-1400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92344-24 10.06.2029 |
Термометры биметаллические, WSS "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92608-24 08.07.2029 |
Термопреобразователи сопротивления, WZ "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92693-24 19.07.2029 |
Манометры общего назначения, Y "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92702-24 24.07.2029 |
Преобразователи термоэлектрические, WR "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В") |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93234-24 18.09.2029 |
Уровнемеры поплавковые, UHZ-50/S "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93255-24 20.09.2029 |
Расходомеры электромагнитные, ТК1100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93256-24 20.09.2029 |
Расходомеры вихревые, ТК2100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа |
|
93257-24 20.09.2029 |
Уровнемеры магнитные, UHZ-50 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93273-24 23.09.2029 |
Уровнемеры радарные, TKWL-1400 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
|
93286-24 24.09.2029 |
Уровнемеры, TKWL-1300 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Уровнемеры радарные (TKWL-1400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры радарные (TKWL-1400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LM7833GB LP B3 |
|
Номер версии (идентификационный номер) ПО |
1XXX |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации TKYW-03 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).
В состав уровнемеров входят:
-
- преобразователь сигналов со встроенным дисплеем для индикации и управления;
-
- приёмо-передающее устройство с антенной.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS-485 с использованием протокола Modbus. отличающиеся и давлению,
Уровнемеры имеют модели: TKWL-1401, TKWL-1402, TKWL-1403 применяемыми материалами (стойкости к коррозии, температуре пылевлагозащищённостью).
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

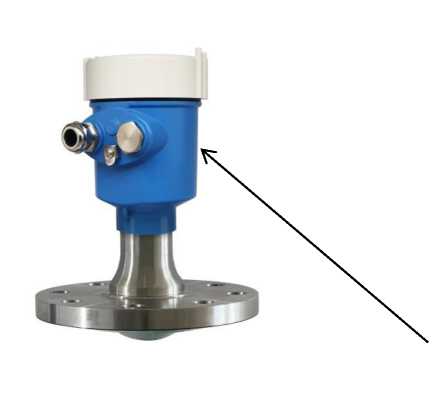

Рисунок 1 - Внешний вид уровнемеров радарных TKWL-1400 и указание мест нанесения заводского номера и знака утверждения типа
Ноименовоние Уосэнемео Родооныи Модель TKWL-1401
Диогозон измерении (o-toco; шгг
Напряжение питания 24 DCV
Интерфейс <4-20) пА.ьадт
1* поз
Заводской номер гз11т9989 Доте изготовления и.гсРЭ
Anhui Т ankaig (Group) Shares Co., LtdРисунок 2 - Пример маркировочной таблички
Таблица 2 -
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений уровня жидкости, м |
от 0,3 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±3 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Давление измеряемой среды, МПа: - TKWL-1401 |
от -0,1 до +1,0 |
|
- TKWL-1402 |
от -0,1 до +2,0 |
|
- TKWL-1403 |
от -0,1 до +2,0 |
|
Диапазон температур измеряемой среды, °С: - TKWL-1401 |
от -40 до +100 |
|
- TKWL-1402 |
от -40 до +200 |
|
- TKWL-1403 |
от -40 до +200 |
|
Напряжение питания постоянного тока, В |
24 ± 10 % |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +80 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет, не менее |
10 |
