Наименование

Обозначение

Количество

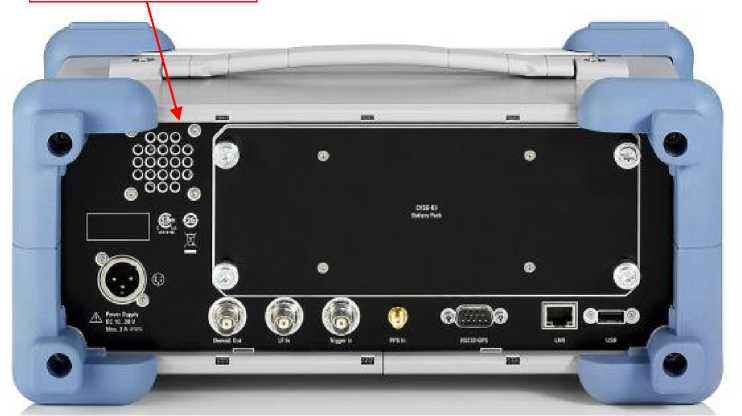

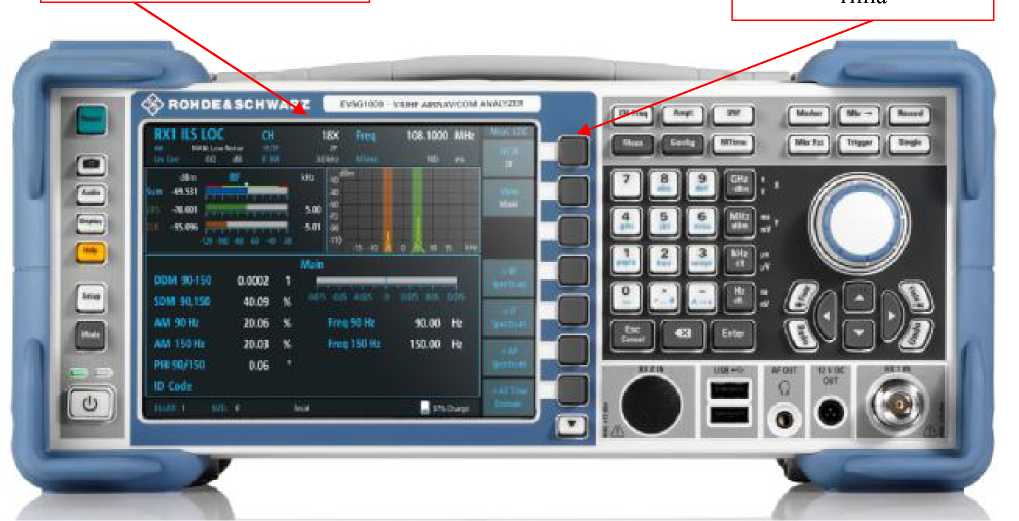

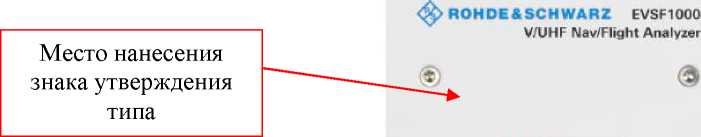

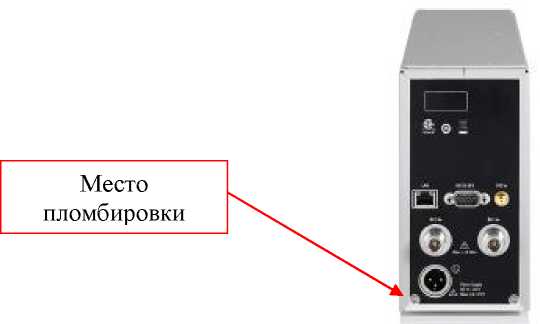

Анализатор аэронавигационных систем

EVSG1000 или

EVSF1000

1 шт.

Опция второго измерительного канала

B1

по отдельному заказу

Опции батарейного питания

В2/В3

по отдельному заказу

Опция измерительных разъемов для установки EVSF1000 в шасси

B4

по отдельному заказу

Опция   одновременного   анализа   систем

инструментальной посадки по курсу и клиренсу

K1

по отдельному заказу

Опция анализа сигналов всенаправленного азимутального радиомаяка

K2

по отдельному заказу

Опция анализа сигналов маркерного радиомаяка

K3

по отдельному заказу

Опция анализа сигналов GBAS

K4

по отдельному заказу

Опция анализа систем связи ATC COM

К6

по отдельному заказу

Опция режима высокочастотного анализатора спектра

K10

по отдельному заказу

Опции режима низкочастотного анализатора спектра и осциллографа

K11/K12

по отдельному заказу

Опция преселектора

K23

по отдельному заказу

Опция поддержка датчиков мощности

K24

по отдельному заказу

Опция адаптера для перехода с B4 на стандартные разъемы

Z2

по отдельному заказу

Внешний источник питания от 100 до 240 В

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-6320-

441-2019

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, МГц

от 70 до 410

Фильтры преселекции,

МГц

штатно

от 70 до 410

опция K23

режим маркерных радиомаяков

от 74,7 до 75,3

режим курсовой системы посадки и всенаправленного азимутального радиомаяка

от 108 до 118

режим систем связи ATC COM

от 118 до 145

режим глиссадной системы посадки и систем связи ATC COM

от 220 до 410

Разрешение по частоте,

Гц

1

Пределы допускаемой относительной погрешности частоты опорного генератора, don

±2-10^-7

Диапазон измеряемых уровней мощности, дБ (1 мВт)

от -105 до +15

Разрешение по уровню мощности, дБ

0,001

Пределы допускаемой доверительной погрешности измерений уровня мощности входного сигнала в диапазоне от -80 до 0 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, температуре окружающей среды от +20 до +30 °С, доверительной вероятности 0,95, дБ

штатно

±0,6

с опцией K23

±1,2

1

2

Пределы допускаемой абсолютной погрешности измерений разности глубин модуляции (РГМ) в режиме глиссады при уровне сигнала от -75 до 0 дБ (1 мВт)

РГМ <0,2

±(0,002'РГМ +0,0012)

РГМ>0,2

±(0,003'РГМ +0,0012)

Параметры модуляции сигналов всенаправленного азимутального радиомаяка (опция К2)

Пределы допускаемой абсолютной погрешности измерений угла азимута при уровне сигнала от -75 до 0 дБ (1 мВт), градусов

±0,08

Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции от 0 до 50 % для частот модуляции 30 Гц и 9960 Гц при уровне сигнала от

-75 до 0 дБ (1 мВт), %

±0,8

Параметры модуляции сигналов маркерного радиомаяка (опция

К3)

Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции от 80 до 100 % для частот модуляции 400 Гц, 1300 Гц, 3000 Гц при уровне сигнала от -75 до 0 дБ (1 мВт), %

±0,8

Параметры модуляции сигналов системы GBAS (опция К4)

Минимальный уровень сигнала для декодирования, дБ (1 мВт), не более

-80

Наименование характеристики

Значение

Разъем СВЧ входа

штатно

Тип N, «розетка»

опция В4

32-х штыревой типа ARINC404

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от 0 до +40 от 40 до 90

Условия хранения и транспортирования:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -20 до +60

90

Масса без опций, кг, не более

EVSG1000

6

EVSF1000

4

Габаритные размеры (ширинахвысотахглубина), мм

EVSG1000

342x157x200

EVSF1000

95x177x360

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

от 50 до 60

Напряжение питания постоянного тока, В

от 10 до 28

Потребляемая мощность, Вт, не более

150

Время прогрева, мин

10

Средняя наработка на отказ, лет

10
