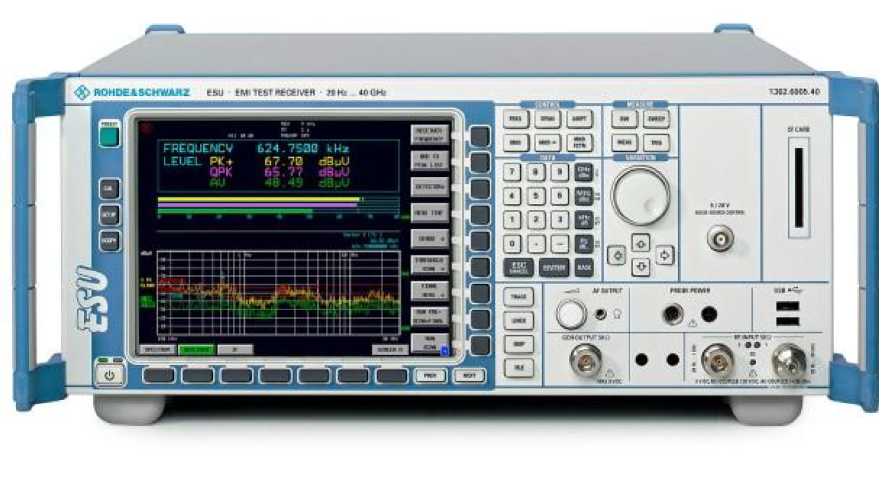

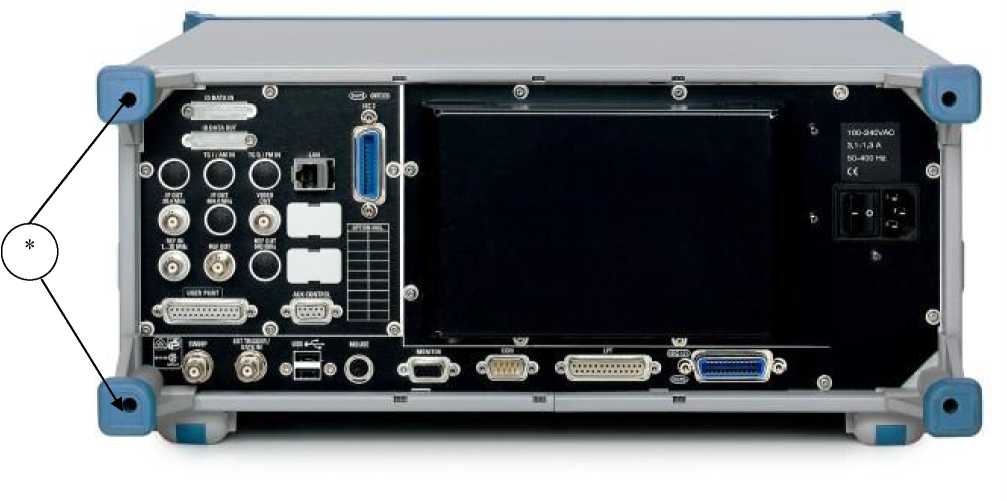

Наименование

Фирменное обозначение

Примечания

Термостатированный высокостабильный

опорный кварцевый генератор

R&S FSU-B4

Установка на фирме-изготовителе

Следящий генератор диапазона частот от 100 кГц до 3,6 ГГц

R&S FSU-B9

Установка на фирме-изготовителе

Опция управления следящим генератором

R&S FSP-B10

Программная опция, возможна установка пользователем при эксплуатации, требует наличия установленной опции R&S FSU-B9

Выходной аттенюатор следящего генератора

R&S FSU-B12

Установка на фирме-изготовителе, требует наличия установленной опции R&S FSU-B9

Быстросъемный жесткий диск

R&S ESU-B18

Установка на фирме-изготовителе

Дополнительный жесткий диск

R&S ESU-B19

Установка на фирме-изготовителе, требует наличия установленной опции R&S FSU-B18

Дополнительный малошумящий предусилитель диапазона частот от 100 кГц до 8/26,5/40 ГГц

R&S ESU-B24

Установка на фирме-изготовителе

Опция анализатора кратковременных помех

(АКП)

R&S ESU-K53

Программная опция, возможна установка пользователем при эксплуатации

Опция канальных фильтров ПЧ

R&S ESPI-

K50

Программная опция, возможна установка пользователем при эксплуатации

Опции для приемника R&S ESU26

Межканальный присоединительный адаптер для входа № 1 типа N male (совместим с Тип III розетка по ГОСТ РВ 51914-2002 и ГОСТ 1331789)

R&S FSE-Z5

Возможна установка пользователем в процессе эксплуатации

Межканальный присоединительный адаптер для входа № 1 типа APC 3,5 mm male (совместим с Тип IX розетка по ГОСТ РВ 51914-2002 и ГОСТ 13317-89)

Опции для приемника R&S ESU40

Межканальный присоединительный адаптер для входа № 1 типа N male

R&S FSE-Z5

Возможна установка пользователем в процессе эксплуатации

Межканальный присоединительный адаптер для входа № 1 типа APC 3,5 mm male

Межканальный присоединительный адаптер для

Тип IX розетка по ГОСТ РВ 51914-2002 и ГОСТ 13317-89 в диапазоне частот от 0 Гц до 26,5 ГГц)

Межканальный присоединительный адаптер для входа № 1 типа APC 2,4 mm female (совместим с Тип I вилка по ГОСТ РВ 51914-2002 и ГОСТ 13317-89 в диапазоне частот от 0 Гц до 40 ГГц)

Наименование характеристик

Значения характеристик

Диапазон рабочих частот (f_C):

вход № 1:

R&S ESU8

от 20 Гц до 8 ГГц

R&S ESU26

от 20 Гц до 26,5 ГГц

R&S ESU40

от 20 Гц до 40 ГГц

вход № 2

от 20 Гц до 1 ГГц

Полоса обзора:

R&S ESU8

0 Гц, от 20 Гц до 8 ГГц

R&S ESU26

0 Гц, от 20 Гц до 26,5 ГГц

R&S ESU40

0 Гц, от 20 Гц до 40 ГГц

Частота внутреннего опорного генератора, МГц

10

Диапазон частот внешних опорных сигналов, МГц

от 1 до 20

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ( d _ОГ )

± 1,8-10’⁷

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (5 _ОГ ) с опцией FSU-B4

± 540"⁸

Пределы допускаемой абсолютной погрешности измерений частоты f_c , Гц

± (5_ОГ ■ f_c + значения последнего индицируемого разряда)

Параметры преселектора (по данным фирмы-изготовителя):

Ширина полосы пропускания фильтров по уровню ослабления минус 6 дБ

Диапазон частот

Тип фильтра

От 20 Гц до 150 кГц

Фиксированный фильтр нижних частот (ФНЧ)

230 кГц

От 150 кГц до 2 МГц

Фиксированный полосовой фильтр (ПФ)

2,6 МГц

От 2 МГц до 8 МГц

Следящий ПФ

2 МГц

От 8 МГц до 30 МГц

Следящий ПФ

6 МГц

От 30 МГц до 70 МГц

Следящий ПФ

15 МГц

От 70 МГц до 150 МГц

Следящий ПФ

30 МГц

От 150 МГц до

300 МГц

Следящий ПФ

60 МГц

От 300 МГц до

600 МГц

Следящий ПФ

80 МГц

От 600 МГц до 1 ГГц

Следящий ПФ

100 МГц

От 1 ГГц до 2 ГГц

Следящий ФНЧ

1 ГГц

От 2 ГГц до 3 ГГц

Фиксированный фильтр высоких частот (ФВЧ)

1 ГГц

От 3 ГГц до 3,6 ГГц

Фиксированный ФВЧ

0,6 ГГц

От 3,6 ГГц до

8/26,6/40 ГГц

Следящий ПФ на кристалле железоиттриевого граната (ЖИГ)

60 МГц + f_c /500

Параметры предварительных усилителей:

встроенный предварительный усилитель:

диапазон рабочих частот

от 1 кГц до 3,6 ГГц

усиление, дБ, не менее

20

опциональные предварительные усилители (опция ESU-B24):

R&S ESU8

Диапазон рабочих частот

от 100 кГц до 8 ГГц

Усиление, дБ, не менее

30

R&S ESU26

Диапазон рабочих частот

от 100 кГц до 26,5 ГГц

Усиление, дБ, не менее

30

R&S ESU40

Диапазон рабочих частот

от 100 кГц до 40 ГГц

Усиление, дБ, не менее

30

Тип входного тракта № 1:

R&S ESU8

N female (совместим с Тип III вилка по ГОСТ РВ 519142002 и ГОСТ 13317-89)

R&S ESU26

APC 3,5 mm female (совместим с Тип IX вилка по ГОСТ РВ 51914-2002 и ГОСТ 13317-89); N female

R&S ESU40

APC 2,9 mm female (совместим с Тип IX вилка по ГОСТ РВ 51914-2002 и ГОСТ 13317-89 в диапазоне

частот от 0 Гц до

26,5 ГГц); N female

Тип входного тракта № 2

N female

КСВН входа, в диапазонах частот, не более:

предварительный усилитель R&S FSU-B24 отсутствует:

входной тракт № 1:

R&S ESU8

от 20 Гц до 1 ГГц

1,2

от 1 до 3,6 ГГц

1,5

от 3,6 до 8 ГГц

2,0

R&S ESU26

от 20 Гц до 1 ГГц

1,2

от 1 до 3,6 ГГц

1,5

от 3,6 до 18 ГГц

1,8

от 18 до 26,5 ГГц

2,0

R&S ESU40

от 20 Гц до 1 ГГц

1,2

от 1 до 3,6 ГГц

1,5

от 3,6 до 18 ГГц

1,8

от 18 до 26,5 ГГц

2,0

от 26,5 до 40 ГГц

2,5

входной тракт № 2:

от 20 Гц до 1 ГГц

1,2

предварительный усилитель R&S FSU-B24 установлен:

входной тракт № 1:

R&S ESU8

от 20 Гц до 1 ГГц

2,0

от 1 Гц до 2,5 ГГц

3,0

от 2,5 Гц до 3,6 ГГц

4,0

от 3,6 до 8 ГГц

3,0

R&S ESU26

от 20 Гц до 1 ГГц

2,0

от 1 до 2,5 ГГц

3,0

от 2,5 до 3,6 ГГц

4,0

от 3,6 до 26,5 ГГц

3,0

R&S ESU40

от 20 Гц до 1 ГГц

2,0

от 1 до 2,5 ГГц

3,0

от 2,5 до 3,6 ГГц

4,0

от 3,6 до 40 ГГц

3,0

входной тракт № 2:

от 20 Гц до 1 ГГц

2,0

Диапазон значений ослабления входного аттенюатора (с шагом 5 дБ), дБ

от 0 до 75

Диапазон перестройки полосы пропускания фильтров ПЧ с шагом 1/2/3/5

от 10 Гц до 10 МГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания фильтров ПЧ по уровню ослабления 3 дБ при полосе пропускания, %:

от 10 Гц до 100 кГц

± 3

от 200 кГц до 5 МГц

± 10

10 МГц

от минус 30 до 10

Коэффициент прямоугольности (по уровням ослабления 3 дБ и 60 дБ) при значениях полосы пропускания фильтров ПЧ, не более:

от 10 Гц до 100 кГц

6

от 200 кГц до 2 МГц

12

от 3 до 10 МГц

7

Значения ширины полосы пропускания фильтров электромагнитной совместимости (ЭМС) по уровню ослабления

6 дБ (пункт 6.2.1 ГОСТ Р 51318.16.1.1-2007)

10, 100, 200 Гц; 1, 9, 10, 100, 120 кГц; 1 МГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания фильтров ЭМС по уровню ослабления 6 дБ при значениях полосы пропускания, %:

10, 100, 200 Гц; 1, 9, 10, 100, 120 кГц

± 3

1 МГц

± 10

Коэффициент прямоугольности фильтров ЭМС (по уровням ослабления 6 дБ и 60 дБ), не более

5

Ширина полосы пропускания канальных фильтров ПЧ R&S ESPI-K50 по уровню ослабления 3 дБ (программная опция)

100; 200; 300; 500 Гц; 1;

1,5; 2; 2,4; 2,7; 3; 3,4; 4; 4,5; 5; 6; 8,5; 9; 10; 12,5; 14; 15; 16; 18; 20; 21; 24,3; 25; 30; 50; 100; 150; 192;

200; 300; 500 кГц; 1; 1,2288; 1,28; 1,5; 2; 3; 3,84;

4,096; 5; 5,6; 6;

6,4 МГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания канальных фильтров R&S ESPI-K50 по уровню ослабления 3 дБ, %

± 2

Коэффициент прямоугольности канальных фильтров R&S ESPI-K50 (по уровням ослабления 3 дБ и 60 дБ), не более

2

Диапазон перестройки полосы пропускания фильтров быстрого преобразования Фурье (БПФ) с шагом 1/2/3/5

от 1 Гц до 30 кГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания фильтров БПФ по уровню ослабления 3 дБ,%

± 5

Коэффициент прямоугольности фильтров БПФ по уровням ослабления

3 дБ и 60 дБ, не более

3

Диапазон перестройки видеофильтров с шагом 1/2/3/5

от 1 Гц до 10 МГц

Максимальный измеряемый уровень мощности (по данным фирмы-изготовителя), при значении ослабления входного аттенюатора, дБм¹:

от 0 до 5 дБ

20

от 10 до 75 дБ

30

Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБм на частоте 128 МГц, дБ

± 0,2

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 128 МГц, дБ

± 0,2

Пределы допускаемой абсолютной погрешности измерения

уровня из-за переключения полосы пропускания относительно значения ширины полосы пропускания 10 кГц, в диапазонах установки значений ширины полосы пропускания, дБ:

от 1 Гц до 30 кГц (фильтры БПФ)

± 0,2

от 10 Гц до 100 кГц

± 0,1

от 200 кГц до 3 МГц

± 0,2

5, 10 МГц

± 0,5

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы индикатора (при отношении сигнал/шум не менее 16 дБ), при установленных значениях полосы пропускания, в диапазоне отображаемых относительных значений, дБ:

от 10 Гц до 100 кГц; от 1 Гц до 30 кГц (фильтры БПФ); для всех значений ширины полосы пропускания канальных фильтров (опция R&S ESPI-K50)

от минус 90 до минус 70 дБ

± 0,3

от минус 70 до 0 дБ

± 0,1

от 200 кГц до 10 МГц

от минус 70 до минус 50 дБ

± 0,5

от минус 50 до 0 дБ

± 0,2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного синусоидального сигнала, в диапазоне частот, дБ:

вход № 1, преселектор выключен, предусилители выключены:

R&S ESU8

от 20 Гц до 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,5

от 10 МГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,5

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,5

от 3,6 до 8 ГГц

± 1,2

R&S ESU26

от 20 Гц до 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,5

от 10 МГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,5

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,5

от 3,6 до 8 ГГц

± 1,2

от 8 до 26,5 ГГц

± 1,5

R&S ESU40

от 20 Гц до 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,5

от 10 МГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,5

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,5

от 3,6 до 8 ГГц

± 1,2

от 8 до 40 ГГц

± 1,5

вход № 1, преселектор включен, предусилители выключены:

R&S ESU8

от 20 Гц до 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 1,0

от 10 МГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,8

от 3,6 до 8 ГГц

± 1,5

R&S ESU26

от 20 Гц до 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 1,0

от 10 МГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,8

от 3,6 до 8 ГГц

± 1,5

от 8 до 26,5 ГГц

± 2,0

R&S ESU40

от 20 Гц до 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 1,0

от 10 МГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,8

от 3,6 до 8 ГГц

± 1,5

от 8 до 40 ГГц

± 2,0

вход № 1, преселектор включен, предусилитель R&S FSU-B24 включен:

R&S ESU8

от 100 кГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,8

от 3,6 до 8 ГГц

± 2,0

R&S ESU26

от 100 кГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,8

от 3,6 до 8 ГГц

± 2,0

от 8 до 26,5 ГГц

± 2,5

R&S ESU40

от 100 кГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более

100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,8

от 3,6 до 8 ГГц

± 2,0

от 8 до 40 ГГц

± 2,5

вход № 1, преселектор включен, встроенный предусилитель включен:

от 1 кГц до 2 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 2 до 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,6

от 10 МГц до 3,6 ГГц при полосе пропускания ПЧ более 100 кГц

± 0,6

вход № 2, преселектор выключен, предусилители выключены

± 0,5

вход № 2, преселектор включен, предусилители выключены

± 0,6

вход № 2, преселектор включен, предусилитель FSU-B24 включен

± 0,8

вход № 2, преселектор включен, встроенный предусилитель включен

± 0,6

Уровень собственных шумов в режиме анализатора спектра, дБм/Гц², не более

см. таблицы 4, 5, 6

Уровень собственных шумов в режиме измерительного приемника, дБм/Гц, не более

см. таблицы 7, 8, 9

Точка пересечения с продуктами интермодуляции третьего порядка (TOI)³, в диапазоне частот, дБм, не менее:

преселектор выключен, предусилители выключены:

R&S ESU8

от 10 до 300 МГц

17

от 300 МГц до 3,6 ГГц

20

от 3,6 до 8 ГГц

18

R&S ESU26

от 10 до 300 МГц

17

от 300 МГц до 3,6 ГГц

22

от 3,6 до 26,5 ГГц

12

R&S ESU40

от 10 до 300 МГц

17

от 300 МГц до 3,6 ГГц

20

от 3,6 до 40 ГГц

12

преселектор включен, предусилители выключены:

R&S ESU8

от 10 до 300 МГц

9

от 300 МГц до 3,6 ГГц

12

от 3,6 до 8 ГГц

18

R&S ESU26

от 10 до 300 МГц

9

от 300 МГц до 3,6 ГГц

12

от 3,6 до 26,5 ГГц

12

R&S ESU40

от 10 до 300 МГц

9

от 300 МГц 40 ГГц

12

преселектор включен, предусилитель FSU-B24 включен:

R&S ESU8

от 10 МГц до 3,6 ГГц

минус 10

от 3,6 до 8 ГГц

0

R&S ESU26

от 10 МГц до 3,6 ГГц

минус 10

от 3,6 до 26,5 ГГц

0

R&S ESU40

от 10 МГц до 3,6 ГГц

минус 10

от 3,6 до 40 ГГц

0

преселектор включен, встроенный предусилитель включен:

от 10 МГц до 3,6 ГГц

минус 10

Точка пересечения с гармоническими составляющими второго порядка (SHI)⁴, в диапазоне частот, дБм, не менее:

преселектор выключен, предусилители выключены:

R&S ESU8

от 20 Гц до 100 МГц

35

от 100 до 400 МГц

45

от 400 до 500 МГц

52

от 500 МГц до 1 ГГц

45

от 1 до 1,8 ГГц

35

от 1,8 до 8 ГГц

80

R&S ESU26

от 20 Гц до 100 МГц

35

от 100 до 400 МГц

45

от 400 до 500 МГц

52

от 500 МГц до 1 ГГц

45

от 1 до 1,8 ГГц

35

от 1,8 до 26,5 ГГц

80

R&S ESU40

от 20 Гц до 100 МГц

35

от 100 до 400 МГц

45

от 400 до 500 МГц

52

от 500 МГц до 1 ГГц

45

от 1 до 1,8 ГГц

35

от 1,8 до 40 ГГц

80

преселектор включен, предусилители выключены:

R&S ESU8

от 20 Гц до 100 МГц

40

от 100 до 1,8 ГГц

55

от 1,8 до 8 ГГц

80

R&S ESU26

от 20 Гц до 100 МГц

40

от 100 до 1,8 ГГц

55

от 1,8 до 26,5 ГГц

80

R&S ESU40

от 20 Гц до 100 МГц

40

от 100 до 1,8 ГГц

55

от 1,8 до 40 ГГц

80

преселектор включен, предусилитель FSU-B24 включен:

R&S ESU8

от 100 кГц до 100 МГц

35

от 100 до 1,8 ГГц

45

от 1,8 до 8 ГГц

65

R&S ESU26

от 100 кГц до 100 МГц

35

от 100 до 1,8 ГГц

45

от 1,8 до 26,5 ГГц

65

R&S ESU40

от 100 кГц до 100 МГц

35

от 100 до 1,8 ГГц

45

от 1,8 до 40 ГГц

65

преселектор включен, встроенный предусилитель включен:

от 1 кГц до 100 МГц

35

от 100 МГц до 8 ГГц

45

от 1,8 до 3,6 ГГц

80

Уровень подавления зеркальных каналов приема первой промежуточной частоты, дБ, не менее

90

Уровень подавления зеркальных каналов приема второй промежуточной частоты, в диапазонах частот, дБ, не менее:

R&S ESU8

от 20 Гц до 3,6 ГГц

90

от 3,6 до 8 ГГц

70

R&S ESU26

от 20 Гц до 3,6 ГГц

90

от 3,6 до 26,5 ГГц

70

R&S ESU40

от 20 Гц до 3,6 ГГц

90

от 3,6 до 40 ГГц

70

Уровень подавления каналов приема первой промежуточной частоты, дБ, не менее

90

Уровень подавления каналов приема второй промежуточной частоты, дБ, не менее

70

Диапазон частот следящего генератора (опция FSU-B9), МГц

от 0,1 до 3600

Диапазон установки выходного уровня мощности следящего генератора, дБм:

опция аттенюатора R&S FSU-B12 отсутствует

от минус 30 до 5 с шагом 0,1 дБ

опция аттенюатора R&S FSU-B12 установлена

от минус 100 до 5 с шагом 0,1 дБ

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала следящего генератора, дБ

± 3

Уровень побочных составляющих в спектре выходного сигнала следящего генератора, дБн⁵, не более

минус 30

Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения квазипикового детектора

± 1,5

по ГОСТ Р 51318.16.1.1-2007, дБ

Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора по ГОСТ Р 51318.16.1.1-2007, дБ

в соответствии с таблицей 3

ГОСТ Р 51318.16.1.1-2007

Параметры режима анализатора кратковременных помех (опция ESPI-K53)

в соответствии с пунктом 9

ГОСТ Р 51318.16.1.1-2007

Габаритные размеры (длинахширинахвысота), мм, не более

460x435x192

Масса, кг, не более:

R&S ESU8

15,6

R&S ESU26

16,7

R&S ESU40

17,0

Напряжение питания от сети переменного тока частотой (50 ± 1 Гц), В

220 ± 22

Потребляемая мощность, ВА, не более:

R&S ESU8

130

R&S ESU26

150

R&S ESU40

150

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 5 до 40

- относительная влажность воздуха при температуре 20 °С, %

80

- атмосферное давление, мм рт. ст

от 630 до 800

Режим работы

Диапазон частот

Уровень, дБм/Гц, не более

Преселектор выключен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 1 ГГц

минус 154

от 1 до 2 ГГц

минус 152

от 2 до 3,6 ГГц

минус 148

от 3,6 до 7 ГГц

минус 152

от 7 до 8 ГГц

минус 150

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ:

от 20 до 100 Гц

минус 90

аналоговый, полоса пропускания ПЧ: 10 Гц, полоса пропускания видеофильтра: 30 Гц, усреднение: вкл., число усреднений: 20, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 10 Hz», «VBW = 30 Hz», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 2 ГГц

минус 155

от 2 до 2,5 ГГц

минус 153

от 2,5 до 3 ГГц

минус 150

от 3 до 3,6 ГГц

минус 145

Преселектор включен, встроенный предусилитель включен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 10 Гц, полоса пропускания видеофильтра: 30 Гц, усреднение: вкл., число усреднений: 20, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 10 Hz», «VBW = 30 Hz», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 1 до 10 кГц

минус 130

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 до 100 кГц

минус 140

от 100 кГц до 1 МГц

минус 150

от 1 до 500 МГц

минус 165

от 500 МГц до 2 ГГц

минус 163

от 2 до 3 ГГц

минус 161

от 3 до 3,6 ГГц

минус 157

Преселектор выключен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 установлен, выключен

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц,

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

усреднение: вкл., число усреднений: 20

(«RF attenuation= 0 dB», «FFT Filter 10

Hz», «trace average», «sweep count = 20»)

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 1 ГГц

минус 154

от 1 до 2 ГГц

минус 151

от 2 до 3 ГГц

минус 146

от 3 до 3,6 ГГц

минус 145

от 3,6 до 5 ГГц

минус 148

от 5 до 6 ГГц

минус 147

от 6 до 8 ГГц

минус 144

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 установлен, выключен

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 2 ГГц

минус 155

от 2 до 2,5 ГГц

минус 151

от 2,5 до 3 ГГц

минус 148

от 3 до 3,6 ГГц

минус 142

от 3,6 до 5 ГГц

минус 148

от 5 до 6 ГГц

минус 147

от 6 до 8 ГГц

минус 144

Преселектор включен, встроенный предусилитель включен, опциональный предусилитель R&S ESU-B24 установлен, выключен

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 1 до 10 кГц

минус 130

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW

от 10 кГц до 1 МГц

минус 140

от 1 до 10 МГц

минус 150

от 10 до 500 МГц

минус 165

от 500 МГц до 2 ГГц

минус 162

от 2 до 3 ГГц

минус 159

от 3 до 3,6 ГГц

минус 154

от 3,6 до 6 ГГц

минус 162

от 6 до 8 ГГц

минус 160

= 1 kHz», «VBW = 3 kHz», «span = 0 Hz»,

«sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 установлен, включен

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 100 кГц до 1 МГц

минус 140

от 1 до 10 МГц

минус 150

от 10 до 20 МГц

минус 163

от 20 до 2 ГГц

минус 164

от 2 до 3,6 ГГц

минус 163

от 3,6 до 6 ГГц

минус 162

от 6 до 8 ГГц

минус 160

Режим работы

Диапазон частот

Уровень, дБм/Гц, не более

Преселектор выключен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 1 ГГц

минус 152

от 1 до 2 ГГц

минус 150

от 2 до 3,6 ГГц

минус 147

от 3,6 до 8 ГГц

минус 152

от 8 до 13 ГГц

минус 150

от 13 до 18 ГГц

минус 148

от 18 до 22 ГГц

минус 147

от 22 до 26,5 ГГц

минус 145

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 10 Гц, полоса пропускания видеофильтра: 30 Гц, усреднение: вкл., число усреднений: 20, тип детектора: пороговый, тип

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

маркера: действительных значений («RF attenuation = 0 dB», «RBW = 10 Hz», «VBW = 30 Hz», «trace average», «sample detector», «sweep count = 20», «mean marker»)

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 10 Гц, полоса пропускания видеофильтра: 30 Гц, усреднение: вкл., число усреднений: 20, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 10 Hz», «VBW = 30 Hz», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 1 ГГц

минус 155

от 1 до 2 ГГц

минус 153

от 2 до 2,5 ГГц

минус 151

от 2,5 до 3 ГГц

минус 147

от 3 до 3,6 ГГц

минус 142

Преселектор включен, встроенный предусилитель включен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 10 Гц, полоса пропускания видеофильтра: 30 Гц, усреднение: вкл., число усреднений: 20, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 10 Hz», «VBW = 30 Hz», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 1 до 10 кГц

минус 130

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 до 100 кГц

минус 140

от 100 кГц до 1 МГц

минус 150

от 1 до 20 МГц

минус 165

от 20 до 500 МГц

минус 163

от 500 МГц до 2 ГГц

минус 161

от 2 до 3 ГГц

минус 160

от 3 до 3,6 ГГц

минус 155

Преселектор выключен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 установлен, выключен

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 20 МГц до 1 ГГц

минус 152

от 1 до 2 ГГц

минус 150

от 2 до 3,6 ГГц

минус 145

от 3,6 до 10 ГГц

минус 147

от 10 до 18 ГГц

минус 145

от 18 до 22 ГГц

минус 142

от 22 до 26,5 ГГц

минус 140

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 установлен, выключен

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 2 ГГц

минус 152

от 2 до 3 ГГц

минус 147

от 3 до 3,6 ГГц

минус 142

от 3,6 до 10 ГГц

минус 147

от 10 до 18 ГГц

минус 145

от 18 до 22 ГГц

минус 142

от 22 до 26,5 ГГц

минус 140

Преселектор включен, встроенный предусилитель включен, опциональный предусилитель R&S ESU-B24 установлен, выключен

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 1 до 10 кГц

минус 130

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 140

от 1 до 10 МГц

минус 150

от 10 до 20 МГц

минус 165

от 20 МГц до 2 ГГц

минус 162

от 2 до 3 ГГц

минус 158

от 3 до 3,6 ГГц

минус 155

от 3,6 до 13 ГГц

минус 165

от 13 до 22 ГГц

минус 163

от 22 до 26,5 ГГц

минус 160

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 установлен, включен

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 100 кГц до 1 МГц

минус 140

от 1 до 10 МГц

минус 150

от 10 до 20 МГц

минус 163

от 20 до 2 ГГц

минус 164

от 2 до 3,6 ГГц

минус 163

от 3,6 до 13 ГГц

минус 165

от 13 до 22 ГГц

минус 163

от 22 до 26,5 ГГц

минус 160

Режим работы

Диапазон частот

Уровень, дБм/Гц, не более

Преселектор выключен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: БПФ, полоса пропускания ПЧ: 10 Гц, усреднение: вкл., число усреднений: 20 («RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»)

от 20 до 100 Гц

минус 90

от 100 Гц до 1 кГц

минус 110

от 1 до 10 кГц

минус 120

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 1 кГц, полоса пропускания видеофильтра: 3 кГц, полоса обзора: 0 Гц, усреднение: вкл., число усреднений: 20, время перестройки: 50 мс, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz», «sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 10 кГц до 1 МГц

минус 130

от 1 до 10 МГц

минус 140

от 10 до 20 МГц

минус 153

от 20 МГц до 1 ГГц

минус 152

от 1 до 2 ГГц

минус 150

от 2 до 3,6 ГГц

минус 147

от 3,6 до 8 ГГц

минус 150

от 8 до 13 ГГц

минус 148

от 13 до 18 ГГц

минус 146

от 18 до 22 ГГц

минус 145

от 22 до 26,5 ГГц

минус 143

от 26,5 до 33 ГГц

минус 141

от 33 до 40 ГГц

минус 138

Преселектор включен, встроенный предусилитель выключен, опциональный предусилитель R&S ESU-B24 отсутствует

Ослабление: 0 дБ, тип фильтра ПЧ: аналоговый, полоса пропускания ПЧ: 10 Гц, полоса пропускания видеофильтра: 30 Гц, усреднение: вкл., число усреднений: 20, тип детектора: пороговый, тип маркера: действительных значений («RF attenuation = 0 dB», «RBW = 10 Hz», «VBW = 30 Hz», «trace average», «sample detector», «sweep count = 20», «mean marker»)

от 20 до 100 Гц

минус 90
