Ваттметры поглощаемой мощности СВЧ NRP-Z31, NRP-Z56 состоят из измерительного преобразователя (далее - преобразователь) и индикаторного блока.

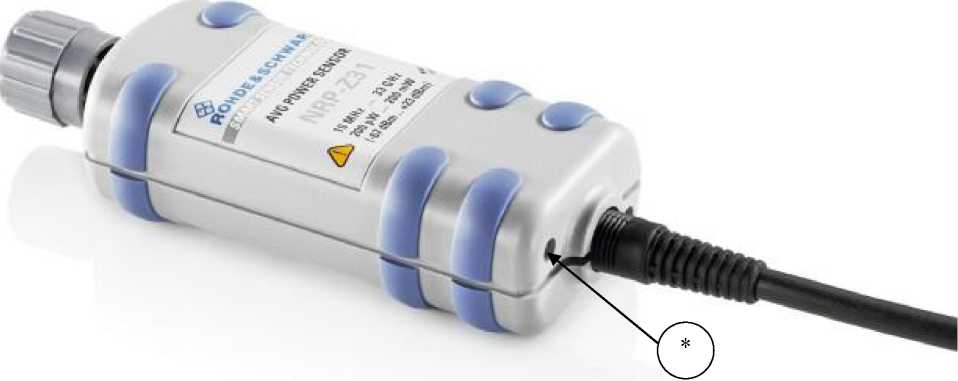

Преобразователь NRP-Z31 имеет трех диодных детекторов, которые преобразуют мощность СВЧ колебаний в напряжение постоянного тока. Измеряемая мощность СВЧ колебаний делится не равномерно между диодами, что позволяет разбить диапазон измерений мощностей на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.

Преобразователь NRP-Z56 состоит из поглощающего элемента - согласованного резистора и термоэлектрического элемента, позволяющего преобразовывать изменение температуры резистора, поглощающего мощность СВЧ колебаний, в напряжение постоянного тока.

В преобразователи встроены усилители, аналого-цифровые преобразователи, преобразующие измеряемое напряжение постоянного тока в цифровой код, а также микропроцессор, позволяющий автоматически вносить поправки на температуру окружающей среды и значение измеряемой мощности.

В качестве индикаторного блока при проведении измерений используются индикаторные (измерительные) блоки серии NRP или любой персональный компьютер, совместно с опцией NRP-Z4, работающий под управлением операционной системы «Windows-ХР», с интерфейсом USB; могут использоваться средства измерений производства фирмы «Rohde & Schwarz GmbH & Co. KG» (при наличии в их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL, FSP, FSU, FSUP, FSQ; векторные анализаторы цепей серий ZVA, ZVB, ZVL; генераторы сигналов серий SMA, SMB, SMF; SMC.

В комплект поставки входят:

Диапазон частот:

Пределы допускаемой относительной погрешности ваттметра NRP-Z31 на опорных уровнях мощности 0,01 мВт, 1 мВт на фиксированных частотах, без учета погрешности рассогласования, в диапазоне температур от 20 до 25 °С, %:

10 МГц, 50 МГц, 100 МГц

от 250 МГц до 4 ГГц с шагом 250 МГц

от 4 ГГц до 18 ГГц с шагом 500 МГц

от 18 ГГц до 26 ГГц с шагом 500 МГц

от 26 ГГц до 33 ГГц с шагом 1 ГГц

Пределы допускаемой относительной погрешности ваттметра NRP-Z56 на опорном уровне мощности 1 мВт на фиксированных частотах, без учета погрешности рассогласования, в диапазоне температур от 20 до 25 °С, %:

0 Гц ± 0,6 10 МГц, 50 МГц, 100 МГц

от 100 МГц до 8 ГГц с шагом 500 МГц

от 8 ГГц до 18 ГГц с шагом 500 МГц

от 18 ГГц до 26 ГГц с шагом 500 МГц

от 26 ГГц до 37,5 ГГц с шагом 1 ГГц

от 37,5 ГГц до 50 ГГц с шагом 2 ГГц

Пределы допускаемой основной относительной погрешности измерения мощности от -4 2

1-10 мВт до 240 мВт ваттметром NRP-Z31, без учета погрешности рассогласования, %:

Пределы допускаемой дополнительной относительной погрешности измерения мощности от 140’⁴ мВт до 240² мВт ваттметром NRP-Z31, %:

Пределы допускаемой основной относительной погрешности измерения мощности от -2 2

5-10’ мВт до 1-10 мВт ваттметром NRP-Z56, без учета погрешности рассогласования, %:

0 Гц ± 0,9 от 10 МГц до 100 МГц                                        ±

от 100 МГц до 8 ГГц с шагом 500 МГц                         ±

от 8 ГГц до 18 ГГц с шагом 500 МГц                            ±

от 18 ГГц до 26 ГГц с шагом 500 МГц                           ±

от 26 ГГц до 37,5 ГГц с шагом 500 МГц                          ±

от 37,5 ГГц до 50 ГГц с шагом 1 ГГц                             ±

Пределы допускаемой дополнительной относительной погрешности измерения мощности от 540^-2 мВт до 1 •IO² мВт ваттметром NRP-Z56, %:                        ± 0,8

от 18 ГГц до 26 ГГц от 26,5 ГГц до 33 ГГц

ваттметр NRP-Z56:

от 0 Гц до 100 МГц

от 100 МГц до 2,4 ГГц

от 2,4 ГГц до 12 ГГц

от 12 ГГц до 18 ГГц

от 18 ГГц до 26 ГГц

от 26 ГГц до 50 ГГц

Волновое сопротивление входа, Ом

Соединитель ваттметра NRP-Z31                                     тип PC 3,5

Соединитель ваттметра NRP-Z56                                     тип PC 2,4

Масса преобразователей, не более, кг

Габаритные размеры преобразователей, мм:

длина

ширина

высота

Рабочие условия применения:

Температура окружающего воздуха, ^o С

Относительная влажность воздуха, %,

Атмосферное давление, кПа

Нормальные условия применения:

Температура окружающего воздуха, ^o С Относительная влажность воздуха, %, Атмосферное давление, кПа
