Наименование

Количество, шт.

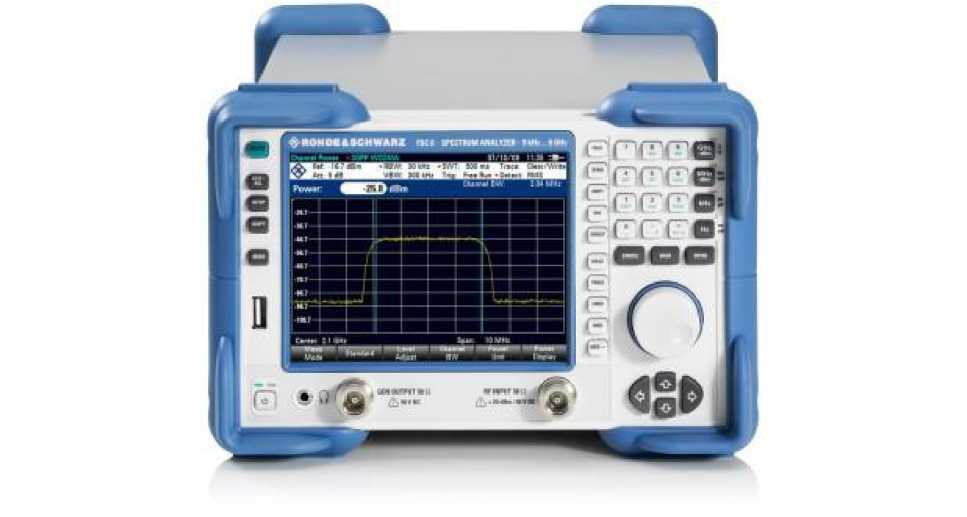

Анализаторы спектра R&S FSC3, R&S FSC6

в соответствии с заказом

Опция R&S FSL-B22 - предусилитель

в соответствии с заказом

Опция следящего генератора

в соответствии с заказом

Сетевой шнур

1

Руководство по эксплуатации

1

Методика поверки МП РТ 1462-2010

1

Наименование характеристик

Значения характеристик

Диапазон частот:

R&S FSC3

R&S FSC6

от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц

Номинальное значение частоты опорного кварцевого генератора

10 МГц

Пределы допускаемой абсолютной погрешности измерения частоты Бим в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)

± (2^10 ⁶хБизм + R)

Разрешение частотомера, R

0,1 Гц

Диапазон полос обзора

0 Гц; от 10 Гц до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора

± 0,15 %

Уровень фазовых шумов на несущей частоте 0,5 ГГц, при отстройке от несущей, не более

30 кГц

100 кГц

1 МГц

минус 95 дБн/Гц¹ минус 100 дБн/Гц минус 120 дБн/Гц

Диапазон перестройки фильтров полосы пропускания

ПЧ, RBW

от 10 Гц до 3 МГц (с шагом 1-3)

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW:

от 10 Гц до 300 кГц

свыше 300 кГц

± 5 %

± 10 %

Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более:

5:1

Диапазон перестройки полос видеофильтра

от 10 Гц до 3 МГц (с шагом 1-3)

Диапазон измеряемых уровней

от среднего уровня шумов до +30 дБмВт²

Пределы допускаемой абсолютной погрешности измерения уровня сигнала на частоте 100 МГц

± 0,3 дБ

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 100 МГц в диапазоне частот, не более от 9 кГц до 10 МГц

от 10 МГц до 3,6 ГГц от 3,6 ГГц до 6 ГГц

± 1,5 дБ

± 1,0 дБ

± 1,5 дБ

Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора

± 0,1 дБ

Диапазон и шаг перестройки аттенюатора СВЧ

от 0 до 40 дБ через 5 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 100 МГц

± 0,3 дБ

Наименование характеристик

Значения характеристик

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц

± 0,1 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ)

в диапазоне от 0 до минус 50 дБ

± 0,2 дБ

Пределы допускаемой суммарной абсолютной погрешности измерения уровня в диапазоне от минус 50 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ

от 10 МГц до 3,6 ГГц от 3,6 ГГц до 6 ГГц

± 1,0 дБ

± 1,5 дБ

Средний уровень собственных шумов, не более:

• - с выключенным предусилителем

в диапазоне частот от 9 кГц до 100 кГц в диапазоне частот от 100 кГц до 1 МГц в диапазоне частот от 1 МГц до 10 МГц в диапазоне частот от 10 МГц до 2 ГГц в диапазоне частот от 2 ГГц до 3,6 ГГц в диапазоне частот от 3,6 ГГц до 5 ГГц в диапазоне частот от 5 ГГц до 6 ГГц

• - с включенным предусилителем

(опция R&S FSС-В22, номинальный коэффициент усиления 20 дБ)

в диапазоне частот от 100 кГц до 1 МГц в диапазоне частот от 1 МГц до 10 МГц в диапазоне частот от 10 МГц до 1 ГГц в диапазоне частот от 1 ГГц до 2 ГГц в диапазоне частот от 2 ГГц до 5 ГГц в диапазоне частот от 5 ГГц до 6 ГГц

минус 108 дБмВт/Гц³ минус 115 дБмВт/Гц минус 136 дБмВт/Гц минус 141 дБмВт/Гц минус 138 дБмВт/Гц минус 142 дБмВт/Гц минус 140 дБмВт/Гц

минус 133 дБмВт/Гц минус 157 дБмВт/Гц минус 161 дБмВт/Гц минус 159 дБмВт/Гц минус 155 дБмВт/Гц минус 151 дБмВт/Гц

Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 20 дБмВт, в диапазоне частот, не более

до 300 МГц

от 300 МГц до 3,6 ГГц

от 3,6 ГГц до 6 ГГц

минус 54 дБн⁴

минус 60 дБн

минус 46 дБн

Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 20 дБмВт, в диапазоне частот, не более

от 20 МГц до 1,5 ГГц от 1,5 ГГц до 3 ГГц

минус 60 дБн

минус 50 дБн

Уровень остаточных сигналов комбинационных частот, не более

вход заглушен, аттенюатор 0 дБ, частота не менее 30 МГц

минус 90 дБмВт

Входное сопротивление анализатора

50 Ом

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более

от 100 кГц до 1 ГГц от 1 ГГц до 6 ГГц

1,5

2

Разъем СВЧ входа

N-тип «розетка»

Характеристики следящего генератора

Диапазон частот сигнала

FSC3

от 100 кГц до 3 ГГц

FSC6

от 100 кГц до 6 ГГц

Диапазон установки выходного уровня

от минус 40 дБмВт до 0 дБмВт с шагом 1 дБ

Разъем СВЧ выхода:

N-тип «розетка»

Рабочие условия эксплуатации

Температура (от 0 до 50) ⁰С Относительная влажность воздуха (от 40 до 85) %

Условия хранения и транспортирования

Температура (от минус 40 до 70) ⁰С Относительная влажность воздуха не более 95 %

Масса, не более

4,5 кг

Габаритные размеры (ширинахвысотахглубина)

233 мм х 158 мм х 350 мм

Питание от сети переменного тока

(от 100 до 240) В; (от 50 до 400) Гц

Потребляемая мощность

12 Вт

Напряжение питания постоянного тока

(от 14 до 16) В, (от 0,7 до 0,8) А

Время прогрева

15 мин
