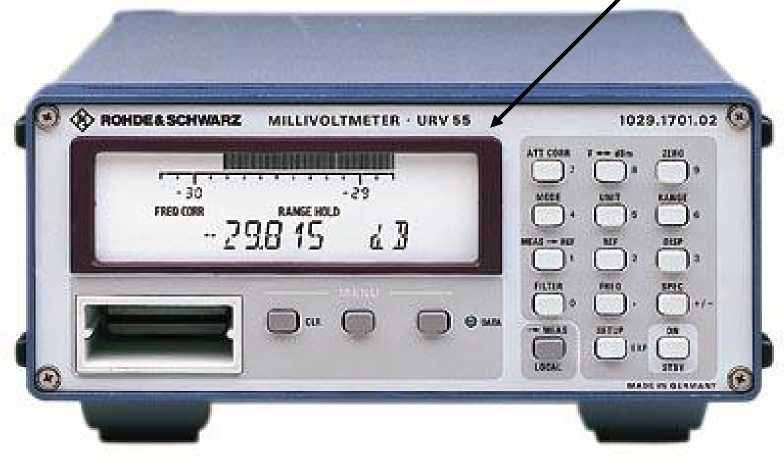

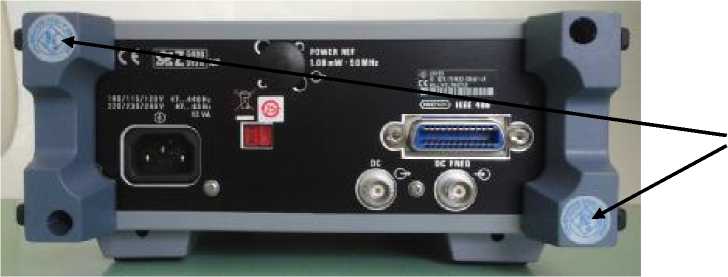

Наименование параметра или характеристики

Значение характеристики

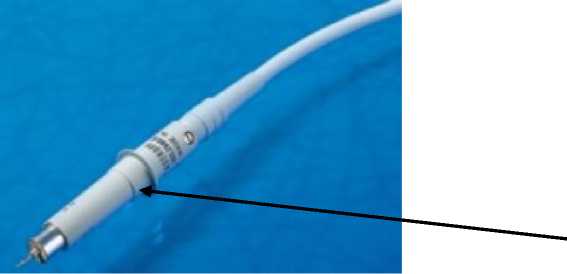

Диапазон частот, кГц:

- с преобразователем URV5-Z2

от 9 до 3 • 10^б

- с преобразователем URV5-Z4

от 100 до 3 •Ю⁶

- с преобразователем URV5-Z7

от 20 до 0,5 •10⁶

Диапазон измерений напряжения, В: - с преобразователем URV5-Z2

от 240^-8до 10

- с преобразователем URV5-Z4

от 240^-9 до 100

- с преобразователем URV5-Z7

от 240^-8 до 10

Пределы допускаемой относительной погрешности измерений ВЧ напряжения, %:

(Uk- измеренное значение напряжения, N - уровень собственных шумов, В)

при измерении ВЧ напряжения до 1 В

- с преобразователем URV5-Z2

- в диапазоне частот от 9 до 20 кГц

± [4+ ((N/Uk) 400)]

- в диапазоне частот от 20 до 50 кГц

± [2,3+ ((N/Uk) 400)]

- в диапазоне частот от 50 до 100 кГц

± [2,0+ ((N/Uk) 400)]

- в диапазоне частот от 100 кГц до 100 МГц

± [1,5+ ((N/Uk) 400)]

- в диапазоне частот от100 до 200 МГц

± [2,0+ ((N/Uk) 400)]

- в диапазоне частот от 200 до 500 МГц

± [2,3+ ((N/Uk) 400)]

- в диапазоне частот от 500 до 1 ГГц

± [2,9+ ((N/Uk) 400)]

- в диапазоне частот от 1 до 1,6 ГГц

± [3,5+ ((N/Uk) 400)]

- в диапазоне частот от 1,6 до 2 ГГц

± [4,0+ ((N/Uk) 400)]

- в диапазоне частот от 2 до 2,4 ГГц

± [4,6+ ((N/Uk) 400)]

- в диапазоне частот от 2,4 до 3 ГГц

± [5,8+ ((N/Uk) 400)]

- с преобразователем URV5-Z4

- в диапазоне частот от 100 до 200 кГц

± [1,8+ ((N/Uk) 400)]

- в диапазоне частот от 200 до 500 кГц

± [6,9+ ((N/Uk) 400)]

- в диапазоне частот от 500 кГц до 1 МГц

± [2,3+ ((N/Uk) 400)]

- в диапазоне частот от 1 до 3 МГц

± [2,0+ ((N/Uk) 400)]

- в диапазоне частот от 3 до 200 МГц

± [1,5+ ((N/Uk) 400)]

- в диапазоне частот от 200 до 500 МГц

± [2,0+ ((N/Uk) 400)]

- в диапазоне частот от 500 до 1 ГГц

± [2,3+ ((N/Uk) 400)]

- в диапазоне частот от 1 до 1,6 ГГц

± [3,5+ ((N/Uk) 400)]

- в диапазоне частот от 1,6 до 2 ГГц

± [4,0+ ((N/Uk) 400)]

- в диапазоне частот от 2 до 2,4 ГГц

± [5,2+ ((N/Uk) 400)]

- в диапазоне частот от 2,4 до 3 ГГц

± [7,5+ ((N/Uk) 400)]

при измерении ВЧ напряжения свыше 1 В

- с преобразователем URV5-Z2

- в диапазоне частот от 9 до 20 кГц

± [2,3+ ((N/Uk) 400)]

- в диапазоне частот от 20 до 50 кГц

± [2,0+ ((N/Uk) 400)]

- в диапазоне частот от 50 до 100 кГц

± [2,0+ ((N/Uk) 400)]

- в диапазоне частот от 100 кГц до 100 МГц

± [1,5+ ((N/Uk) 400)]

- в диапазоне частот от 100 до 200 МГц

± [2,0+ ((N/Uk) 400)]

Наименование параметра или характеристики

Значение характеристики

- в диапазоне частот от 200 до 500 МГц

± [2,9+ ((N/Uk) -100)]

- в диапазоне частот от 500 до 1 ГГц

± [3,5+ ((N/Uk) -100)]

- в диапазоне частот от 1 до 1,6 ГГц

± [4,6+ ((N/Uk) -100)]

- в диапазоне частот от 1,6 до 2 ГГц

± [5,8+ ((N/Uk) -100)]

- в диапазоне частот от 2 до 2,4 ГГц

± [6,9+ ((N/Uk) -100)]

- в диапазоне частот от 2,4 до 3 ГГц

± [8,6+ ((N/Uk) -100)]

- с преобразователем URV5-Z4

- в диапазоне частот от 100 до 200 кГц

± [5,8+ ((N/Uk) -100)]

- в диапазоне частот от 200 до 500 кГц

± [2,9+ ((N/Uk) -100)]

- в диапазоне частот от 500 кГц до 1 МГц

± [2,0+ ((N/Uk) -100)]

- в диапазоне частот от 1 до 3 МГц

± [1,5+ ((N/Uk) -100)]

- в диапазоне частот от 3 до 200 МГц

± [1,5+ ((N/Uk) -100)]

- в диапазоне частот от 200 до 500 МГц

± [2,3+ ((N/Uk) -100)]

- в диапазоне частот от 500 МГц до 1 ГГц

± [2,9+ ((N/Uk) -100)]

- в диапазоне частот от 1 до 1,6 ГГц

± [4,6+ ((N/Uk) -100)]

- в диапазоне частот от 1,6 до 2 ГГц

± [5,8+ ((N/Uk) -100)]

- в диапазоне частот от 2 до 2,4 ГГц

± [8,1+ ((N/Uk) -100)]

- в диапазоне частот от 2,4 до 3 ГГц

± [12+ ((N/Uk) -100)]

при измерении ВЧ напряжения в полном диапазоне

- с преобразователем URV5-Z7

- в диапазоне частот от 20 до 50 кГц

от - [2,3 + ((N/Uk) -100)] до + [10 + ((N/Uk) -100)]

- в диапазоне частот от 50 до 100 кГц

± [2,3+ ((N/Uk) -100)]

- в диапазоне частот от 100 до 200 кГц

± [1,3+ ((N/Uk) -100)]

- в диапазоне частот от 0,2 до 32 МГц

± [0,8+ ((N/Uk) -100)]

- в диапазоне частот от 32 до 100 МГц

± [1,8+ ((N/Uk) -100)]

- в диапазоне частот от 100 до 200 МГц

± [3,3+ ((N/Uk) -100)]

- в диапазоне частот от 200 до 500 МГц

± [12+ ((N/Uk) -100)]

Тип соединителя СВЧ входа в соответствии с ГОСТ 13317-89

III (вариант 3)

Уровень собственных шумов (N), В, не более:

- с преобразователем URV5-Z2

± 200 • 10^-6

- с преобразователем URV5-Z4

± 2 40^-3

- с преобразователем URV5-Z7

± 200 • 10^-6

КСВН входа в диапазоне частот, не более:

- с преобразователем URV5-Z2

- в диапазоне частот от 9 кГц до 200 МГц

1,04

- в диапазоне частот от 200 до 500 МГц

1,10

- в диапазоне частот от 500 МГц до 1 ГГц

1,22

- в диапазоне частот от 1 до 3 ГГц

1,35

- с преобразователем URV5-Z4

- в диапазоне частот от 100 кГц до 500 МГц

1,04

- в диапазоне частот от 500 МГц до 2 ГГц

1,07

- в диапазоне частот от 2 до 3 ГГц

1,10

Габаритные размеры (длина х ширина х высота), мм, не более

350х 219x103

Масса, кг, не более

3,2

Параметры питания от сети переменного тока:

- напряжение питания, В

220 ± 22

Наименование параметра или характеристики

Значение характеристики

- частота, Гц

50 ± 0,5

Потребляемая мощность, В-А, не более

15

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 18 до 28

- относительная влажность воздуха при температуре 20 °С, %

до 80

- атмосферное давление, мм рт. ст.

от 630 до 800
