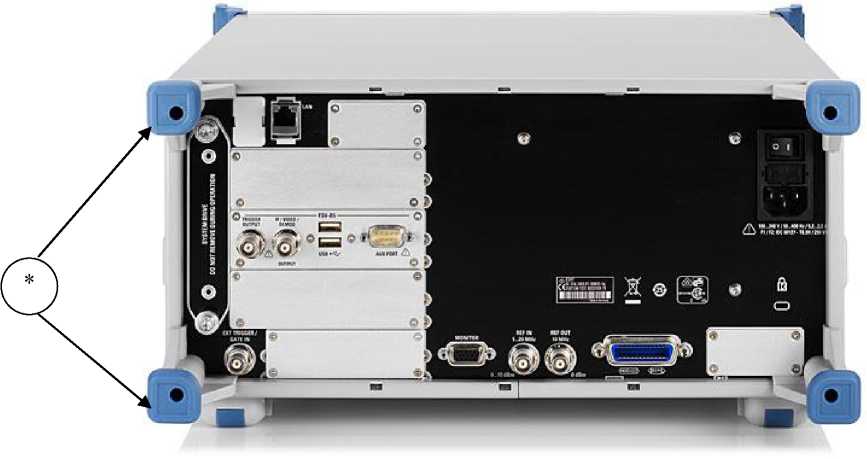

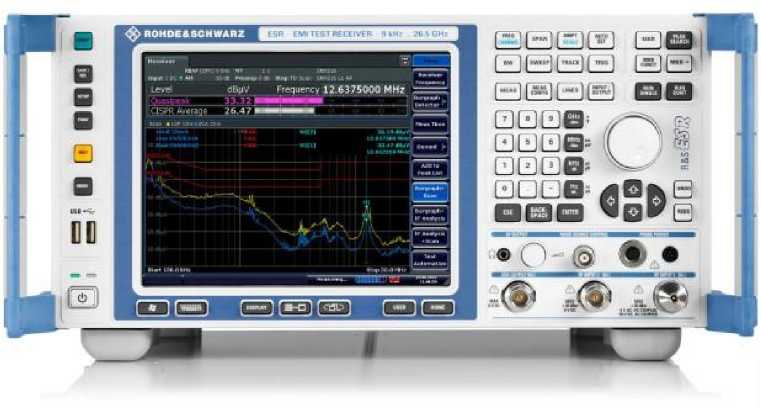

Наименование характеристик

Значения характеристик

Диапазон частот:

от 9 кГц до 26,5 ГГц

от 10 Гц с опцией В29

Номинальное значение частоты опорного кварцевого генератора

10 МГц

Пределы допускаемой основной относительной погрешности частоты опорного генератора, don

± 1х 10^-6

c опцией термостатированного   ± 1 _х ю-7

генератора опорной частоты B4

Пределы допускаемой абсолютной погрешности измерения частоты Р_изм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)

±(don хРизм + R)

Разрешение частотомера, R

0,001 Гц

Диапазон полос обзора

0 Гц; от 10 Гц до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора

±0,1 %

Режимы сканирования приемника

Частотное,

во временной области (опция K53+B50)

Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области

0,66 МГц при RBW=200 Гц

30 МГц при RBW= 9 кГц

• 24.6 МГц при RBW=120 кГц

• 25.6 МГц при RBW=1 МГц

Уровень фазовых шумов на несущей частоте 500 МГц, при отстройке от несущей, не более

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

минус 84 дБн/Гц¹ минус 101 дБн/Гц минус 106 дБн/Гц минус 115 дБн/Гц минус 134 дБн/Гц

Диапазон перестройки фильтров полосы пропускания ПЧ, RBW

от 10 Гц до 10 МГц (с шагом 1-2-3-5),

20 МГц, 28 МГц и 40 ГГц в нулевой полосе обзора

200 Гц, 9 кГц, 120 кГц, 1 МГц - фильтры электромагнитной совместимости (ЭМС)

10 Гц,100 Гц,1 кГц,10 кГц,100 кГц -дополнительные фильтры ЭМС с опцией В29

от 10 Гц до 300 кГц (с шагом 1-2-3-5) -фильтры БПФ

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ:

±3 %

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ (фильтры ЭМС):

±3 %

Коэффициент прямоугольности фильтров

полосы пропускания (по уровням минус 60

дБ и минус 3 дБ), не более:

5:1

Коэффициент прямоугольности фильтров

ЭМС (по уровням минус 60 дБ и минус 6 дБ),не более

4:1

Диапазон перестройки полос видеофильтра

от 1 Гц до 10 МГц (с шагом 1-2-3-5),

20 МГц, 28 МГц, 40 МГц

Диапазон     перестройки     фильтров

преселекции, в диапазоне частот по уровню минус 6 дБ

10 Гц - 150 кГц

фиксированный

НЧ

150 кГц - 30 МГц 30 МГц - 80 МГц 80 МГц - 130 МГц 130 МГц - 180 МГц 180 МГц - 230 МГц 230 МГц - 300 МГц 300 МГц - 425 МГц 425 МГц - 570 МГц 570 МГц - 715 МГц 715 МГц - 860 МГц 860 МГц - 1005 МГц

фиксированные полосовые 35 МГц 94 МГц 94 МГц 91 МГц 105 МГц 110 МГц 195 МГц 200 МГц 210 МГц 200 МГц 200 МГц

1005 МГц - 1750 МГц

1750 МГц - 2850 МГц 2850 МГц - 4850 МГц

4850 - 7000 МГц

фиксированные

ВЧ

Свыше 7 ГГц

ЖИГ-фильтр

Предусилитель

усиление 20 дБ от 1 кГц до 7 ГГц усиление 30 дБ от 7 ГГц до 26,5 ГГц

Диапазон измеряемых уровней

от среднего уровня шумов до +30 дБмВт²

Средний уровень собственных шумов в режиме анализатора спектра, приведенный к 1 Гц, не более:

с выключенным предусилителем

c включенным предусилителем

на частоте 10 Гц

минус 90 дБмВт

на частоте 20 Гц

минус 100 дБмВт

на частоте 100 Гц

минус 110 дБмВт

на частоте 1 кГц

минус 120 дБмВт

от 9 кГц до 100 кГц

минус 130 дБмВт

минус 150 дБмВт

от 100 кГц до 1 МГц

минус 145 дБмВт

минус 155 дБмВт

от 1 МГц до 1 ГГц

минус 150 дБмВт

минус 161 дБмВт

от 1 ГГц до 3,6 ГГц

минус 147 дБмВт

минус 158 дБмВт

от 3,6 ГГц до 6 ГГц

минус 144 дБмВт

минус 156 дБмВт

от 6 ГГц до 7,4 ГГц

минус 141 дБмВт

минус 154 дБмВт

от 7,4 ГГц до 13,6 ГГц

минус 145 дБмВт

минус 164 дБмВт

от 13,6 ГГц до 15 ГГц

минус 143 дБмВт

минус 157 дБмВт

от 15 ГГц до 26,5 ГГц

минус 141 дБмВт

минус 157 дБмВт

Средний уровень собственных шумов в

с выключенным

с включенным

режиме    измерительного    приемника

(детектор средних значений), не более:

предусилителем

27 дБмкВ³

предусилителем

на частоте 10 Гц, RBW = 10 Гц

----

на частоте 20 Гц, RBW = 10 Гц

17 дБмкВ

----

на частоте 100 Гц, RBW = 10 Гц

7 дБмкВ

----

на частоте 1 кГц, RBW = 100 Гц

7 дБмкВ

----

от 9 кГц до 100 кГц, RBW = 200 Гц

0 дБмкВ

минус 20 дБмкВ

от 100 кГц до 150 кГц, RBW = 200 Гц

минус 15 дБмкВ

минус 25 дБмкВ

от 150 кГц до 1 МГц, RBW = 9 кГц

2 дБмкВ

минус 8 дБмкВ

от 1 МГц до 30 МГц, RBW = 9 кГц

минус 3 дБмкВ

минус 14 дБмкВ

от 30 МГц до 1 ГГц, RBW=120 кГц

8 дБмкВ

минус 3 дБмкВ

от 1 ГГц до 3,6 ГГц, RBW=1 МГц

20 дБмкВ

9 дБмкВ

от 3,6 ГГц до 6 ГГц, RBW=1 МГц

23 дБмкВ

11 дБмкВ

от 6 ГГц до 7,4 ГГц, RBW=1 МГц

26 дБмкВ

13 дБмкВ

от 7,4 ГГц до 13,6 ГГц, RBW=1 МГц

22 дБмкВ

3 дБмкВ

от 13,6 ГГц до 15 ГГц, RBW=1 МГц

24 дБмкВ

10 дБмкВ

от 15 ГГц до 26,5 ГГц, RBW=1 МГц

26 дБмкВ

10 дБмкВ

Пределы допускаемой абсолютной

с выключенным

с включенным

погрешности измерения уровня сигнала минус 10 дБмВт на частоте 64 МГц

преселектором

преселектором

(опорный уровень минус 10 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц)

±0,2 дБ

±0,3 дБ

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, не более в диапазоне частот от 10 Гц до 9 кГц в диапазоне частот от 9 кГц до 10 МГц в диапазоне частот от 10 МГц до 3,6 ГГц в диапазоне частот от 3,6 ГГц до 7 ГГц в диапазоне частот от 7 ГГц до 13,6 ГГц в диапазоне частот от 13,6 ГГц до 26,5 ГГц

с выключенным преселектором

±1,0 дБ ±0,5 дБ ±0,3 дБ

±0,5 дБ

±1,5 дБ

±2,0 дБ

с включенным преселектором

±1,0 дБ

±0,6 дБ

±0,6 дБ

±0,8 дБ

±1,5 дБ

±2,0 дБ

Диапазон и шаг перестройки аттенюатора СВЧ

от 0 до 70 д

Б через 5 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ

±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц

фильтры развертки фильтры БПФ

±0,1 дБ

±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ)

от 0 до минус 50 дБ

от минус 50 до минус 60 дБ от минус 60 дБ до минус 70 дБ

± 0,1 дБ

± 0,15 дБ

± 0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ и доверительной вероятности 95%

с выключенным преселектором от 9 кГц до 10 МГц от 10 МГц до 3,6 ГГц

от 3,6 ГГц до 7 ГГц

от 7 ГГц до 13,6 ГГц

от 13,6 ГГц до 26,5 ГГц

± 0,4 дБ

± 0,3 дБ ± 0,4 дБ

± 1,0 дБ ± 1,33 дБ

с включенным преселектором от 9 кГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 26,5 ГГц

± 0,47 дБ

± 0,59 дБ

± 1,0 дБ

± 1,33 дБ

Типы детекторов

Максимальный пиковый, минимальный пиковый, среднеквадратический RMS, квазипиковый, средний AVG, CISPR-

AVG, CISPR-RMS

Допускаемое отклонение уровня напряжения синусоидального сигнала при амплитудном соотношении (в соответствии с ГОСТ Р 51318.16.1.1-2007), не более

± 1,5 дБ

Частота повторения, Гц

Значения импульсной характеристики и её допустимые отклонения, дБ, в полосе частот:

(9 - 150) кГц

(0,15 -30) МГц

(30 -1000) МГц

1000

-

минус 4,5± 1,0

минус 8,0± 1,0

100

минус 4,0± 1,0

опорное значение

опорное значение

60

минус 3,0± 1,0

-

-

25

опорное значение

-

-

20

-

+6,5± 1,0

+9,0± 1,0

10

+4,0± 1,5

+10,0± 1,5

+ 14,0± 1,5

5

+7,5± 2,0

-

-

2

+ 13,0± 2,0

+20,5± 2,0

+26,0± 2,0

1

+ 17,0± 2,0

+22,5± 2,0

+28,5± 2,0

Относительный уровень интермодуляционных искажений 3 порядка Lhm3, выраженный в виде точки пересечения 3 порядка (TOI)⁴, при сдвиге по частоте не менее 5xRBW или 10 кГц (что больше), не менее в диапазоне частот от 10 МГц до 100 МГц в диапазоне частот от 100 МГц до 3,6 ГГц в диапазоне частот от 3,6 ГГц до 7 ГГц в диапазоне частот от 7 ГГц до 26,5 ГГц

с выключенным преселектором и предусилителем

с включенным преселектором и выключенным предусилителем

с включенным преселектором и включенным предусилителем

• 12 дБмВт

• 13 дБмВт

15 дБмВт

15 дБмВт

5 дБмВт

8 дБмВт

5 дБмВт

15 дБмВт

минус 16 дБмВт минус 14 дБмВт минус 10 дБмВт минус 10 дБмВт

Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)⁵, не менее

в диапазоне частот от 100 МГц до 3,5 ГГц в диапазоне частот от 3,5 ГГц до 13,25 ГГц

с выключенным преселектором и предусилителем

с включенным преселектором и выключенным предусилителем

с включенным преселектором и включенным предусилителем

45 дБмВт

75 дБмВт

50 дБмВт

75 дБмВт

35 дБмВт

25 дБмВт

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, не более

минус 70 дБн⁶

Уровень остаточных сигналов комбинационных частот, не более

вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц

минус 103 дБмВт

Входное сопротивление анализатора

50 Ом

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более

до 3,6 ГГц от 3,6 ГГц до 26,5 ГГц

1,5

2,2

Разъем СВЧ входа:

3,5 мм «розетка»

Характеристики следящего генератора (опция B9)

Диапазон частот сигнала

от 100 кГц до 7 ГГц

Диапазон уровней сигнала

от минус 60 дБмВт до 0 дБмВт

Предел допускаемой абсолютной погрешности выходного уровня сигнала минус 10 дБмВт на частоте 64 МГц, не более

± 1,0 дБ

Неравномерность амплитудно-частотной характеристики относительно уровня минус 10 дБмВт на частоте 64 МГц, не более

± 3,0 дБ

Разъем СВЧ выхода:

N-тип «розетка»

Режим анализатора при работе в реальном масштабе времени при выключенном преселекторе (опция K55+B50)

Диапазон значений полосы обзора

до 7 ГГц      от 10 кГц до 40 МГц

свыше 7 ГГц    от 10 кГц до 30 МГц

Диапазон значений полосы пропускания

от 2 Гц до 128 кГц по уровню минус 3 дБ от 3 Гц до 192 кГц по уровню минус 6 дБ

Значения неравномерности амплитудночастотной характеристики, не более

± 1,0 дБ

Значение динамического диапазона в полосе анализа 40 МГц, не менее

70 дБ

Минимальная длительность сигнала для измерения уровня в полосе анализа 40 МГц с детектором Max Peak

24 мкс

Рабочие условия эксплуатации:

• - температура окружающего воздуха

• - относительная влажность воздуха

от +5 °С до +40 °С от 40 % до 90 %

Условия хранения и транспортирования:

• - температура окружающего воздуха

• - относительная влажность воздуха

от минус 40 °С до +70 °С не более 90 %

Масса без опций, не более

14,6 кг

Габаритные размеры (ширинахвысотахглубина)

412 мм х 197 мм х 517 мм

Питание от сети переменного тока

от 100 В до 240 В; от 50 Гц до 400 Гц

Потребляемая мощность

не более 250 Вт

Напряжение питания постоянного тока

опция B30            от 10 до 15 В

Время прогрева

30 мин
