Наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224 (наборы мер) содержат меры с типами коаксиальных соединителей N, 3,5 мм и I (2,4 мм) соответственно по ГОСТ РВ 51914-2002.

Наборы мер состоят из нагрузок согласованных, нагрузок короткозамкнутых, нагрузок холостого хода с соединителями вилка и розетка и переходов измерительных коаксиальных с соединителями вилка-вилка и розетка-розетка.

В состав наборов входят также ключ с нормированным усилием затяжки, поддерживающий ключ, используемые для подключения нагрузок и переходов к соединителям поверяемого прибора и USB flash диск с файлами в формате “.s1p”, содержащими измеренные значения коэффициентов отражения и передачи мер из состава набора.

Внешний вид наборов мер и места пломбирования нагрузок и коаксиальных переходов (наклейки) приведены на рисунках 1-3 соответственно.

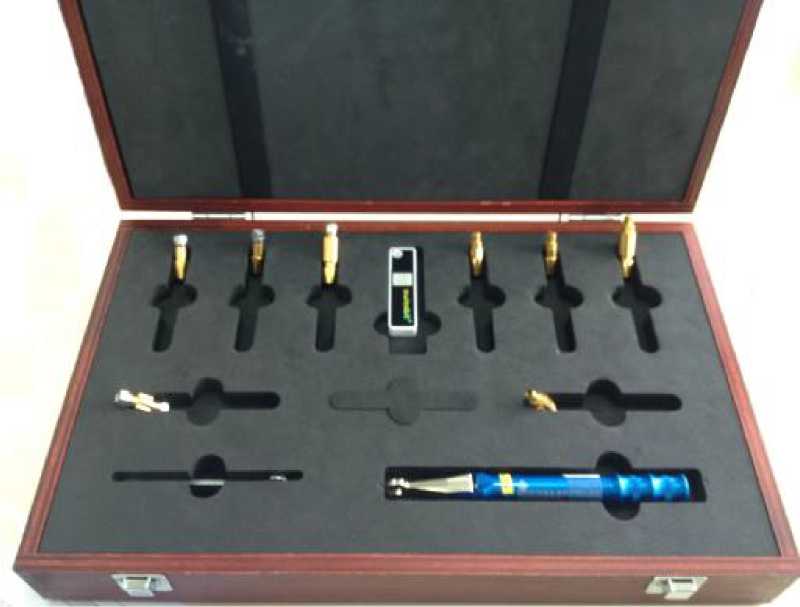

Рисунок 1 - Внешний вид набора мер коэффициентов передачи и отражения ZV-Z270

Рисунок 2 - Внешний вид набора мер коэффициентов передачи и отражения ZV-Z235 и ZV-Z224

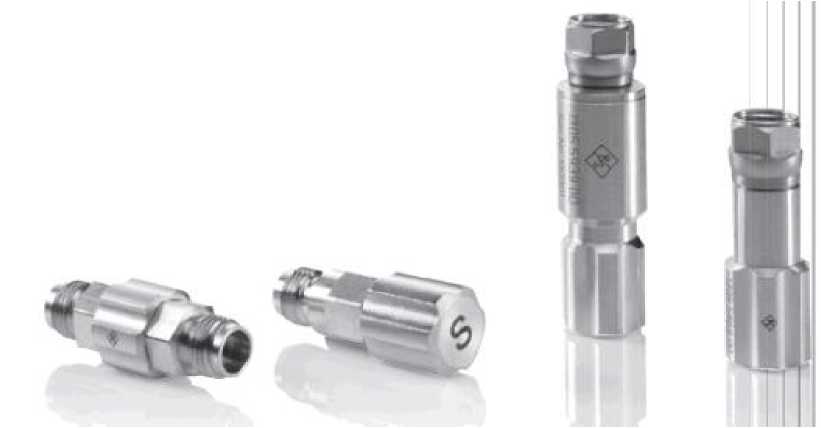

Рисунок 3 - Внешний вид и места пломбирования нагрузок и коаксиальных переходов (наклейки)

Принцип работы нагрузок, основан на нормированном отражении падающей СВЧ мощности. Нагрузки представляют собой однородный участок коаксиального волновода, нагруженный на отражающий (для нагрузок короткозамкнутых и холостого хода) или поглощающий элемент (для нагрузок согласованных). В качестве отражающего элемента в нагрузках короткозамкнутых использована проводящая плоскость, а в нагрузках холостого хода - диэлектрическая опора. Длины однородных участков коаксиального волновода выбраны из условия обеспечения противофазности нагрузок короткозамкнутых и холостого хода в рабочем диапазоне частот. В качестве поглощающего элемента использован СВЧ резистор с номинальным значением сопротивления 50 Ом.

Принцип работы переходов измерительных коаксиальных, основан на частичном (нормированном) поглощении проходящей СВЧ мощности. Значения ослабления и фазы коэффициента передачи переходов определяются параметрами опорных диэлектрических шайб и длинами однородных участков коаксиального волновода.

Нагрузки и переходы оснащены прецизионными лабораторными соединителями, выполненными в соответствии с требованиями стандарта IEEE для прецизионных коаксиальных соединителей IEEE Std 287-2007.

Наборы мер применяются для калибровки (коррекции результатов измерений) и поверки анализаторов цепей скалярных и векторных.

Комплект поставки наборов мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224 приведён в таблицах 1-3.

Таблица 1 - Состав наборов мер коэффициентов передачи и отражения ZV-Z270

Таблица 2 - Состав наборов мер коэффициентов передачи и отражения ZV-Z235

Таблица 3 - Состав наборов мер коэффициентов передачи и отражения ZV-Z224

Диапазон рабочих частот, ГГц:

• - для набора мер ZV-Z270

• - для набора мер ZV-Z235

• - для набора мер ZV-Z224

  от 0 до 18 от 0 до 26,5 от 0 до 50

Модуль коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазоне рабочих частот, не менее                    0,97

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазонах частот:

для набора мер ZV-Z270

• - свыше 0 ГГц до 8 ГГц

• - свыше 8 ГГц до 18 ГГц

для набора мер ZV-Z235

• - свыше 0 ГГц до 18 ГГц

• - свыше 18 ГГц до 26,5 ГГц

для набора мер ZV-Z224

• - свыше 0 ГГц до 18 ГГц

• - свыше 18 ГГц до 26,5 ГГц

• - свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазоне частот, градусы:

для набора мер ZV-Z270

• - свыше 0 ГГц до 8 ГГц

• - свыше 8 ГГц до 18 ГГц

для набора мер ZV-Z235

• - свыше 0 ГГц до 18 ГГц

• - свыше 18 ГГц до 26,5 ГГц

для набора мер ZV-Z224

• - свыше 0 ГГц до 18 ГГц

• - свыше 18 ГГц до 26,5 ГГц

• - свыше 26,5 ГГц до 50 ГГц

  ±0,008

  ±0,01

  ±0,008

  ±0,014

  ±0,008

  ±0,014

  ±0,02

  ±0,5

  ±0,8

  ±0,8

  ±1,5

  ±0,8

  ±1,5

  ±2,0

Модуль коэффициента отражения нагрузок согласованных в диапазоне рабочих частот, не более

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок согласованных в диапазоне частот:

для набора мер ZV-Z270

- от 0 ГГц до 8 ГГц

- свыше 8 ГГц до 18 ГГц

для набора мер ZV-Z235

- от 0 ГГц до 18 ГГц

- свыше 18 ГГц до 26,5 ГГц

для набора мер ZV-Z224

- от 0 ГГц до 18 ГГц

- свыше 18 ГГц до 26,5 ГГц

- свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения нагрузок согласованных в диапазоне частот, градусы

где: Dr - пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения; Г - модуль коэффициента отражения нагрузки согласованной.

Модуль коэффициента отражения переходов измерительных коаксиальных в диапазоне рабочих частот, не более

Модуль коэффициента передачи переходов измерительных коаксиальных в диапазоне рабочих частот, не менее, дБ

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения переходов измерительных коаксиальных в диапазоне частот:

для набора мер ZV-Z270

• - свыше 0 ГГц до 8 ГГц

• - свыше 8 ГГц до 18 ГГц

для набора мер ZV-Z235

• - свыше 0 ГГц до 18 ГГц

• - свыше 18 ГГц до 26,5 ГГц

для набора мер ZV-Z224

• - свыше 0 ГГц до 18 ГГц

• - свыше 18 ГГц до 26,5 ГГц

• - свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента передачи переходов измерительных коаксиальных в диапазоне частот, дБ:

для набора мер ZV-Z270

• - от 0 ГГц до 8 ГГц

• - свыше 8 ГГц до 18 ГГц

  0,05

  ±0,003

  ±0,005

  ±0,005

  ±0,007

  ±0,005

  ±0,007

  ±0,009

  ± [1 + 60-|ДГ|/Г]

  0,05

  минус 0,2

  ±0,005

  ±0,007

  ±0,006

  ±0,008

  ±0,006

  ±0,008

  ±0,01

  ±0,03

  ±0,05

для набора мер ZV-Z235

- от 0 ГГц до 18 ГГц

- свыше 18 ГГц до 26,5 ГГц для набора мер ZV-Z224

- от 0 ГГц до 18 ГГц

- свыше 18 ГГц до 26,5 ГГц

- свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи переходов измерительных коаксиальных в диапазоне частот, градусы:

для набора мер ZV-Z270

- от 0 ГГц до 8 ГГц

- свыше 8 ГГц до 18 ГГц

для набора мер ZV-Z235

- от 0 ГГц до 18 ГГц

- свыше 18 ГГц до 26,5 ГГц

для набора мер ZV-Z224

- от 0 ГГц до 18 ГГц

- свыше 18 ГГц до 26,5 ГГц

- свыше 26,5 ГГц до 50 ГГц

Максимальное отличие между собой результатов измерений модуля и фазы коэффициентов отражения и передачи мер при различных подключениях в диапазоне частот ¹, не более

Тип соединителей по ГОСТ РВ 51914-2002:

- для набора мер ZV-Z270                                N

- для набора мер ZV-Z235                                 3,5 мм

- для набора мер ZV-Z224                                   I (2,4 мм )

Количество подключений к соединителю любой меры из состава набора мер, не менее                                               3000

Масса набора мер в футляре, не более, кг:

- для набора мер ZV-Z270

- для набора мер ZV-Z235 и ZV-Z224

Габаритные размеры футляра (длина, высота, ширина), мм, не более

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность воздуха при температуре 25 °С, % атмосферное давление, мм рт. ст.
