Наименование

Количество

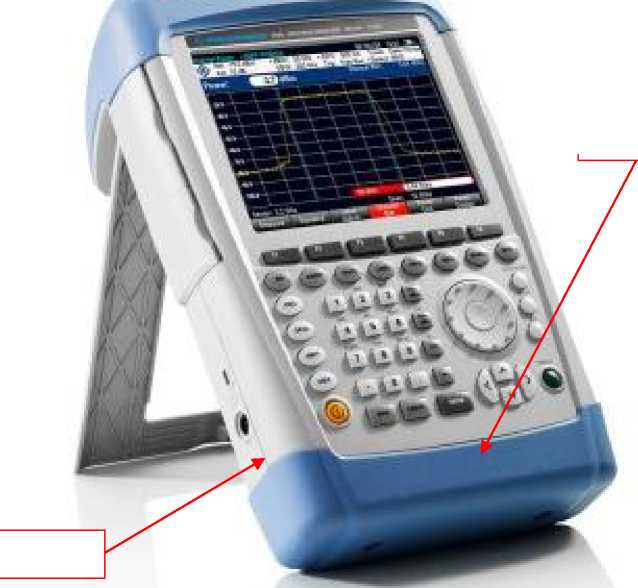

Анализатор спектра FSH13, FSH20 в комплекте с батареей, кабелями USB и LAN, адаптером питания

1

Опции к анализатору

По заказу

Руководство по эксплуатации

1

Методика поверки МП РТ 2107-2014

1

Упаковочная тара

1

Наименование характеристики

Значение

Диапазон рабочих частот, Гц:

для моделей FSH13

от 940³ до 13,640⁹

для моделей FSH20

от 940³ до 2040⁹

Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц

± V10^-6

Режим анализатора спектра

Номинальные значения полос пропускания на уровне минус 3 дБ, кГц

от 0,001 до 3000

(дискретно с шагом 1, 3)

Пределы допускаемой относительной погрешности номинальных значений полос пропускания, %

в полосе пропускания от 1 Гц до 300 кГц

5

в полосе пропускания более 300 кГц

10

Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 500 МГц при отстройке, дБ, не более:

30 кГц

минус 95

100 кГц

минус 100

1 МГц

минус 120

Значения среднего уровня собственных шумов нормализованные к полосе пропускания 1 Гц при нагрузке на входе 50 Ом, в полосе пропускания 100 Гц, ослаблении 0 дБ, в диапазоне частот, дБ относительно 1 мВт, не более: предусилитель ВЫКЛ.

от 9 кГц до 100 кГц

минус 96

от 100 кГц до 1 МГц

минус 115

от 1 МГц до 10 МГц

минус 136

от 10 МГц до 2 ГГц

минус 141

от 2 ГГц до 3,6 ГГц

минус 138

от 3,6 ГГц до 5 ГГц

минус 142

от 5 ГГц до 6,5 ГГц

минус 140

от 6,5 ГГц до 13,6 ГГц

минус 136

от 13,6 ГГц до 18 ГГц

минус 134

от 18 ГГц до 20 ГГц предусилитель ВКЛ.

минус 130

от 100 кГц до 1 МГц

минус 133

от 1 МГц до 10 МГц

минус 155

от 10 МГц до 1 ГГц

минус 161

от 1 ГГц до 2 ГГц

минус 159

от 2 ГГц до 5 ГГц

минус 155

от 5 ГГц до 6,5 ГГц

минус 151

от 6,5 ГГц до 8 ГГц

минус 147

от 8 ГГц до 13,6 ГГц

минус 158

от 13,6 ГГц до 18 ГГц

минус 155

от 18 ГГц до 20 ГГц

минус 150

Значения относительного уровня помех, обусловленных

интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБ относительно 1 мВт, ослаблении 0 дБ, в диапазоне частот, дБ относительно уровня несущей, не более: до 300 МГц

54

от 300 МГц до 3,6 ГГц

60

от 3,6 ГГц до 20 ГГц

46

Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка при уровне сигнала на смесителе минус 20 дБ относительно 1 мВт, в диапазоне частот, дБ относительно уровня несущей, не более

от 20 МГц до 1,5 ГГц

60

от 1,5 ГГц до 3 ГГц

50

от 3 ГГц до 4 ГГц

40

от 4 ГГц до 10 ГГц

80

Пределы допускаемой абсолютной погрешности измерения уровня на

±0,3

частоте 100 МГц, дБ

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 100 МГц в диапазоне частот, дБ, не более:

от 9 кГц до 10 МГц

±1,5

от 10 МГц до 3,6 ГГц

±1,0

от 3,6 ГГц до 20 ГГц

±1,5

Пределы допускаемой абсолютной погрешности измерения уровня из-

±0,2

за нелинейности шкалы в диапазоне от 0 до 50 дБ, дБ

Пределы допускаемой абсолютной погрешности из-за переключения

±0,3

ослабления входного аттенюатора на частоте 100 МГц, дБ

Пределы допускаемой абсолютной погрешности из-за переключения

±0,1

полос пропускания относительно полосы пропускания 10 кГц, дБ

Пределы допускаемой абсолютной погрешности установки опорного

±0,1

уровня, дБ

Режим измерения коэффициента отражения (S22) и коэффициента передачи (S12)

Диапазон частот, Гц:

от 3М0⁵ до 8М0⁹

Пределы допускаемой абсолютной погрешности измерения коэффициента отражения, дБ, в диапазоне:

от 0 до 15 дБ

±1,5

от 15 до 25 дБ

±3,0

Пределы допускаемой абсолютной погрешности измерения фазы коэффициента отражения, градусов, в диапазоне:

от 0 до 15 дБ

±3

от 15 до 25 дБ

±6

Пределы допускаемой абсолютной погрешности измерения коэффициента передачи, дБ, для динамического диапазона: от 0 до 20 дБ

±0,1

от 0 до 50 дБ

±0,2

Пределы допускаемой абсолютной погрешности измерения фазы коэффициента передачи, градусов

±3

Тип измерительных разъемов

N, розетка, 50 Ом

КСВН измерительных разъемов, на частотах, не более: от 100 кГц до 1 ГГц

1,5

от 1 ГГц до 6 ГГц

2

от 6 ГГц до 20 ГГц

3

Напряжение питания: переменное с адаптером HA-Z201

(230±23) В; (50±0,5) Гц

постоянное (внешнее)

от14 В до16 В

встроенная батарея

7 В

Потребляемая мощность, В •А, не более:

12

Габаритные размеры (длина х ширина х высота), мм, не более:

194 х 144 х 300

Масса, кг, не более

3

Рабочие условия эксплуатации:

о температура окружающего воздуха, С ₀

от 0 до 50

относительная влажность воздуха при температуре 40 С, %, не более

85
