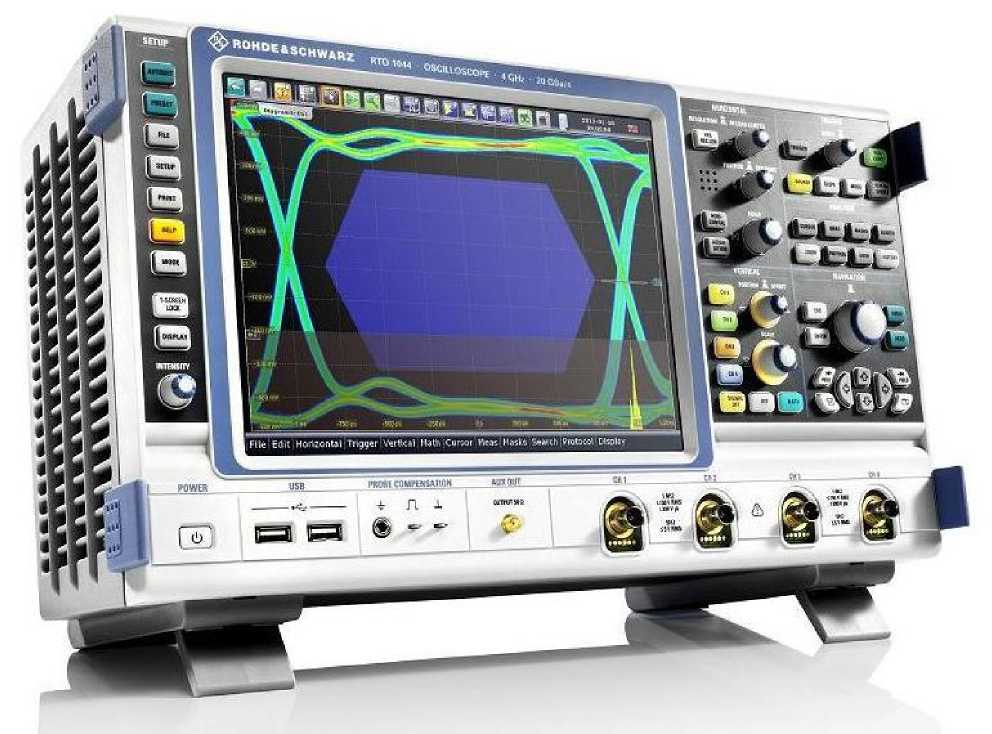

RTO-K1 - функции

запуска

и

декодирования

сигналов

в

соответствии

протоколами I²C и SPI;

RTO-K2 - функции

запуска

и

декодирования

сигналов

в

соответствии

протоколами UART и RS-232;

RTO-K3 - функции

запуска

и

декодирования

сигналов

в

соответствии

протоколами CAN и LIN;

RTO-K4 - функции

запуска

и

декодирования

сигналов

в

соответствии

Наименование характеристики

Значение характеристики

Число каналов

RTO1002

2

RTO1004, RTO1044

4

Разрядность АЦП, бит

8

Максимальная частота дискретизации на канал Fg, ГГц

10

Максимальная частота дискретизации при объединении двух каналов для RTO1044, ГГц

20

Объем памяти на канал, Мбайт

в стандартной комплектации

20

с опцией RTO-B101

50

с опцией RTO-B102

100

Полоса пропускания, МГц

RTO1002, RTO1004

от 0 до 600

RTO1044

от 0 до 4000

Время нарастания переходной характеристики, пс, не более

RTO1002, RTO1004

583

RTO1044

100

Входное сопротивление

50 Ом, 1 МОм

КСВН входа при входном сопротивлении 50 Ом, не более

1,4

Межканальная изоляция, дБ, не менее

60 до 2 ГГц

50 свыше 2 ГГц

Диапазон значений коэффициента развертки

от 25 пс/дел до 50 с/дел

Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ЗТ_оп

в стандартной комплектации

± 10-10^-6

с опцией RTO-B4

± 0,2-10^-6

Пределы допускаемой абсолютной погрешности измерения временного интервала Т для однократных сигналов, с

± (K/F_fl + dFоп-T), где К=0,15 для RTO1002, RTO1004 и К=0,43 для RTO1044

Диапазон значений коэффициента отклонения (КО)

входное сопротивление

50 Ом

от 1 мВ/дел до 1 В/дел

входное сопротивление

1 МОм

от 1 мВ/дел до 10 В/дел

Пределы допускаемой относительной погрешности установки коэффициента отклонения (8КО), %

при КО от 10 мВ/дел

± 1,5

при КО

1, 2 и 5 мВ/дел

± 2,0

Наименование характеристики

Значение характеристики

Диапазон установки постоянного смещения, В

входное сопротивление

50 Ом

от ± 1 до ± 10

входное сопротивление

1 МОм

от ± 1 до ± 100

Пределы допускаемой абсолютной погрешности установки постоянного смещения AU_CM, В

± (0,0035-исм + 0,1 дел -КО + 0,0025В), где и_см - установленное смещение

Пределы допускаемой абсол измерения постоянного нап

ютной погрешности ряжения U, В

± (5КО.|и_См - U| + Дисм)

Среднеквадратическое значение отображаемого уровня собственных шумов при входном сопротивлении 50 Ом, мВ, не более

(в зависимости от установленного КО)

RTO1002, RTO1004

RTO1044

1 мВ/дел

0,08

0,24

2 мВ/дел

0,08

0,25

3 мВ/дел

0,11

0,28

10 мВ/дел

0,17

0,42

20 мВ/дел

0,28

0,72

50 мВ/дел

0,7

1,8

100 мВ/дел

1,3

3,6

200 мВ/дел

2.,7

7,2

500 мВ/дел

7

18

1 В/дел

13,7

36

Источники синхронизации

входы каналов, вход внешнего запуска, сеть питания

Режимы запуска

автоматический, ждущий, однократный, n-кратный

Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах

Среднеквадратическое значение временного джиттера системы синхронизации, пс, не более

1

Минимальная детектируемая длительность импульса в системе синхронизации, пс, не более

100 для RTO1002, RTO1004

50 для RTO1044

Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более

0,1

Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более

300

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 100 до 240

Г абаритные размеры (длина ^х ширина ^х высота), мм, не более

427 х 204 х 249

Масса (без опций и аксессуаров), кг, не более

9,6

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до 45

- относительная влажность воздуха при температуре 40 °С, %

до 85
