Обозначение

Количество

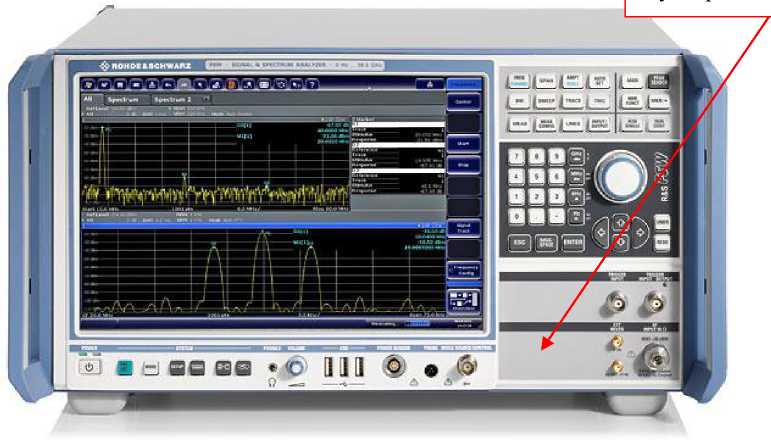

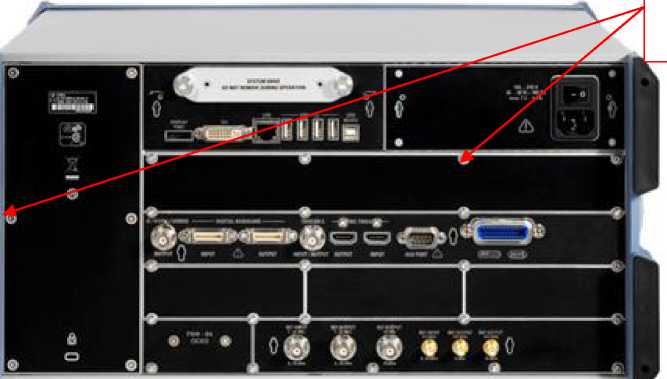

Анализатор спектра FSW50, FSW67

1 шт.

Опции к анализатору (по отдельному заказу)

Согласно заказу

Комплект ЗИП

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Наименование характеристик

Значения характеристик

Диапазон частот:

FSW50        от 2 Гц до 50 ГГц

FSW67        от 2 Гц до 67 ГГц

Номинальное значение частоты опорного кварцевого генератора

10 МГц

Пределы допускаемой основной относительной погрешности частоты опорного генератора, don

± 1х 10^-7

c опцией термостатированного генератора опорной частоты

FSW-B4

± 3 Х10^-8

Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур

± 1х10^-7

c опцией FSW-B4

± 1 Х10^-9

Пределы допускаемой абсолютной погрешности измерения частоты F_ИЗМ в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)

±(Зоп ^х1^;изм + R)

Разрешение частотомера, R

0,001 Гц

Диапазон полос обзора

0 Гц; от 10 Гц до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора

±0,1 %

Уровень фазовых шумов на несущей частоте

1 ГГц, при отстройке от несущей, не более

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

минус 100 дБн/Гц¹ минус 125 дБн/Гц минус 134 дБн/Гц минус 136 дБн/Гц минус 145 дБн/Гц

Диапазон перестройки фильтров полосы пропускания ПЧ, RBW

от 1 Гц до 10 МГц (с шагом 1-2-3-5)

20 МГц, 50 МГц, 80 МГц дополнительно с опцией FSW-B8 и нулевой полосе обзора

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ

±3 %

Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более:

5:1

Диапазон перестройки полос видеофильтра

от 1 Гц до 10 МГц (с шагом 1-2-3-5)

20 МГц, 28 МГц, 40 МГц, 80 МГц дополнительно с опцией FSW-B8

Полоса анализа сигнала (при выключенном

10 МГц

ЖИГ-фильтре)

28 МГц с опцией FSW-B28

40 МГц с опцией FSW-B40

80 МГц с опцией FSW-B80

160 МГц с опцией FSW-B160

320 МГц с опцией FSW-B320

500 МГц с опцией FSW-B500

Внутренняя память для IQ данных

400 миллионов точек для I и Q

Частота дискретизации по каждой из

от 100 Гц до 200 МГц

составляющих IQ

(от 100 Гц до 1 ГГц для B160/B320)

Диапазон измеряемых уровней

от среднего уровня шумов до +30 дБмВт²

Средний   уровень   собственных   шумов,

FSW50

FSW67

приведенный к полосе пропускания 1 Гц, без

предусилителя и включенным ЖИГ-фильтром,

не более:

2 Гц < f < 100 Гц

минус 110 дБмВт

минус 110 дБмВт

100 Гц < f < 1 кГц

минус 120 дБмВт

минус 120 дБмВт

1 кГц < f < 9 кГц

минус 135 дБмВт

минус 135 дБмВт

9 кГц < f < 1 МГц

минус 145 дБмВт

минус 145 дБмВт

1 МГц < f < 1 ГГц

минус 149 дБмВт

минус 149 дБмВт

1 ГГц < f < 3 ГГц

минус 151 дБмВт

минус 151 дБмВт

1 ГГц < f < 3 ГГц (с опцией В 13)

минус 154 дБмВт

минус 154 дБмВт

3 ГГц < f < 8 ГГц

минус 151 дБмВт

минус 151 дБмВт

8 ГГц < f < 13,6 ГГц

минус 150 дБмВт

минус 146 дБмВт

13,6 ГГц < f < 18 ГГц

минус 149 дБмВт

минус 144 дБмВт

18 ГГц < f < 23 ГГц

минус 147 дБмВт

минус 141 дБмВт

23 ГГц < f < 25 ГГц

минус 147 дБмВт

минус 137 дБмВт

25 ГГц < f < 30 ГГц

минус 143 дБмВт

минус 137 дБмВт

30 ГГц < f < 34 ГГц

минус 143 дБмВт

минус 135 дБмВт

34 ГГц < f < 40 ГГц

минус 140 дБмВт

минус 131 дБмВт

40 ГГц < f < 43.5 ГГц

минус 138 дБмВт

минус 131 дБмВт

43,5 ГГц < f < 47 ГГц

минус 136 дБмВт

минус 127 дБмВт

47 ГГц < f < 49 ГГц

минус 134 дБмВт

минус 124 дБмВт

49 ГГц < f < 50 ГГц

минус 132 дБмВт

минус 122 дБмВт

50 ГГц < f < 51 ГГц

---

минус 128 дБмВт

51 ГГц < f < 55 ГГц

---

минус 131 дБмВт

55 ГГц < f < 62 ГГц

---

минус 127 дБмВт

62 ГГц < f < 67 ГГц

---

минус 122 дБмВт

Средний   уровень   собственных   шумов,

FSW50

приведенный к полосе пропускания 1 Гц, с

включенным предусилителем и включённым

ЖИГ-фильтром, не более:

100 кГц < f < 1 МГц

минус 160 дБмВт

1 МГц < f < 3 ГГц

минус 165 дБмВт

3 ГГц < f < 8 ГГц

минус 162 дБмВт

8 ГГц < f < 18 ГГц

минус 162 дБмВт

18 ГГц < f < 26,5 ГГц

26,5 ГГц < f < 40 ГГц

минус 161 дБмВт минус 160 дБмВт

опция В24, модель 49

минус 157 дБмВт

40 ГГц < f < 43 ГГц

43 ГГц < f < 50 ГГц

минус 149 дБмВт

опция В24, модель 51

минус 157 дБмВт

40 ГГц < f < 43,5 ГГц

минус 155 дБмВт

43,5 ГГц < f < 47 ГГц

47 ГГц <f < 50 ГГц

минус 153 дБмВт

Средний   уровень собственных   шумов,

приведенный к полосе пропускания 1 Гц, с включенным предусилителем и включённым ЖИГ-фильтром, не более:

FSW67

100 кГц < f < 1 МГц

минус 160 дБмВт

1 МГц < f < 3 ГГц

минус 165 дБмВт

3 ГГц < f < 8 ГГц

минус 162 дБмВт

8 ГГц < f < 18 ГГц

минус 161 дБмВт

18 ГГц < f < 26,5 ГГц

минус 160 дБмВт

26,5 ГГц < f < 35 ГГц

минус 159 дБмВт

35 ГГц < f < 42 ГГц

минус 157 дБмВт

42 ГГц < f < 47 ГГц

минус 150 дБмВт

47 ГГц < f < 50 ГГц

минус 146 дБмВт

50 ГГц < f < 52 ГГц

минус 154 дБмВт

52 ГГц < f < 54 ГГц

минус 152 дБмВт

54 ГГц < f < 62 ГГц

минус 148 дБмВт

62 ГГц < f < 67 ГГц

минус 142 дБмВт

Улучшение собственных шумов с помощью

до 13 дБ

математической коррекции

Пределы допускаемой абсолютной

без или с

с включенной

погрешности измерения уровня сигнала минус

10 дБмВт на частоте 64 МГц

выключенной опцией FSW-B25

опцией FSW-B25

(опорный уровень минус 10 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц)

±0,2 дБ

±0,4 дБ

Неравномерность амплитудно-частотной

2 Гц < f < 9 кГц

±1,0 дБ

характеристики относительно частоты 64 МГц,

9 кГц < f < 10 МГц

±0,45 дБ

при ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ или 40

10 МГц < f < 3,6 ГГц

±0,3 дБ

дБ, предусилитель и электронный аттенюатор

3,6 ГГц < f < 8 ГГц

±0,5 дБ

выключены, ЖИГ-фильтр включен, не более

8 ГГц < f < 22 ГГц

±1,5 дБ

22 ГГц < f < 26,5 ГГц

±2,0 дБ

26,5 ГГц < f < 50 ГГц

±2,5 дБ

50 ГГц < f < 67 ГГц

±3,0 дБ

Диапазон и шаг перестройки аттенюатора

от 0 до 70 дБ через 5 дБ

СВЧ

дополнительно от 0 до 30 дБ с шагом

1 дБ для опции FSW-B25

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ

±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц

±0,1 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ)

в диапазоне от 0 до минус 70 дБ

в диапазоне от минус 70 до минус 90 дБ

±0,1 дБ

±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ, ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, электронном аттенюаторе и включенном ЖИГ-фильтре, при уровне доверительной вероятности 95%

от 9 кГц до 10 МГц от 10 МГц до 3,6 ГГц от 3,6 ГГц до 8 ГГц от 8 ГГц до 22 ГГц от 22 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 67 ГГц

±0,37 дБ

±0,27 дБ

±0,37 дБ

±1,4 дБ

±1,7 дБ

±2,5 дБ

±2,8 дБ

Относительный уровень интермодуляционных искажений 3 порядка Lh_M3, выраженный в виде точки пересечения 3 порядка (TOI)³, при сдвиге по частоте не менее 5xRBW и ВЧ аттенюаторе 0 дБ, не менее

до 10 МГц от 10 МГц до 1 ГГц от 1 ГГц до 3 ГГц от 3 ГГц до 8 ГГц от 8 ГГц до 13,6 ГГц от 13,6 ГГц до 40 ГГц свыше 40 ГГц

с выключенным предусилителем,

^Lсмес=

минус 15 дБмВт

с включенным предусилителем ^мес= минус 55 дБмВт

28 дБмВт

25 дБмВт

20 дБмВт

17 дБмВт

8 дБмВт

10 дБмВт

12 дБмВт

минус 5 дБмВт минус 10 дБмВт минус 20 дБмВт минус 20 дБмВт минус 20 дБмВт минус 20 дБмВт

Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)⁴, при ВЧ аттенюаторе 0 дБ, не менее

от 1 МГц до 500 МГц от 500 МГц до 1,5 ГГц

от 500 МГц до 1,5 ГГц (с опцией FSW-B13) от 1,5 ГГц до 4 ГГц

от 4 ГГц до 33,5 ГГц

с выключенным предусилителем, Lсмес= -5 дБмВт

с включенным предусилителем Lсмес= -50 дБмВт

45 дБмВт

47 дБмВт

52 дБмВт

62 дБмВт

65 дБмВт

10 дБмВт

10 дБмВт

10 дБмВт

10 дБмВт

10 дБмВт

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов при включенном ЖИГ-фильтре, не более

минус 90 дБн²

Уровень       остаточных       сигналов

комбинационных частот при ВЧ аттенюаторе 0 дБ, не более

до 1 МГц от 1 МГц до 8900 МГц от 8,9 ГГц до 26,5 ГГц от 26,5 ГГц до 67 ГГц

минус 90 дБмВт минус 110 дБмВт минус 100 дБмВт

минус 100 дБмВт

Уровень искажений внутреннего АЦП

полоса до 17 МГц полоса до 80 МГц полоса до 160 МГц

полоса 320 МГц полоса 500 МГц

минус 100 дБн минус 80 дБн минус 70 дБн минус 67 дБн минус 60 дБн

Неравномерность АЧХ в полосе анализа сигналов при выключенном ЖИГ-фильтре, дБ, не более:

полоса анализа до 80 МГц полоса анализа 160 МГц полоса анализа 320 МГц полоса анализа 500 МГц

±0,5 дБ

±2,0 дБ

±2,5 дБ

±2,0 дБ

Режим анализатора при работе в реальном масштабе времени при выключенном ЖИГ-преселекторе

Диапазон значений полосы обзора

от 1 кГц до 160 МГц

Диапазон значений полосы пропускания

от 0,3 Гц до 25,6 МГц

Минимальная длительность сигнала в полосе анализа 160 МГц, определяемого со 100% вероятностью и заданной погрешностью по измерению уровня, не более

2 мкс

Входное сопротивление анализатора

50 Ом

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более

до 26,5 ГГц             2,0

свыше 26,5 ГГц           2,5

Разъем СВЧ входа:

1,85 мм «вилка»

Условия эксплуатации и массогабаритные характеристики

Рабочие условия эксплуатации: температура окружающего воздуха относительная влажность воздуха

(от 5 до 50) ⁰С (от 40 до 95) %

Условия хранения и транспортирования: температура окружающего воздуха относительная влажность воздуха, не более

(от минус 40 до 70) ⁰С

95 %

Масса без опций, не более

24 кг

Габаритные размеры (ширинахвысотахглубина)

462 мм х 240 мм х 504 мм

Питание от сети переменного тока

(от 100 до 240) В; (от 50 до 60) Гц

Потребляемая мощность, не более

320 Вт

Время прогрева

30 мин
