Наименование

Обозначение

Количество

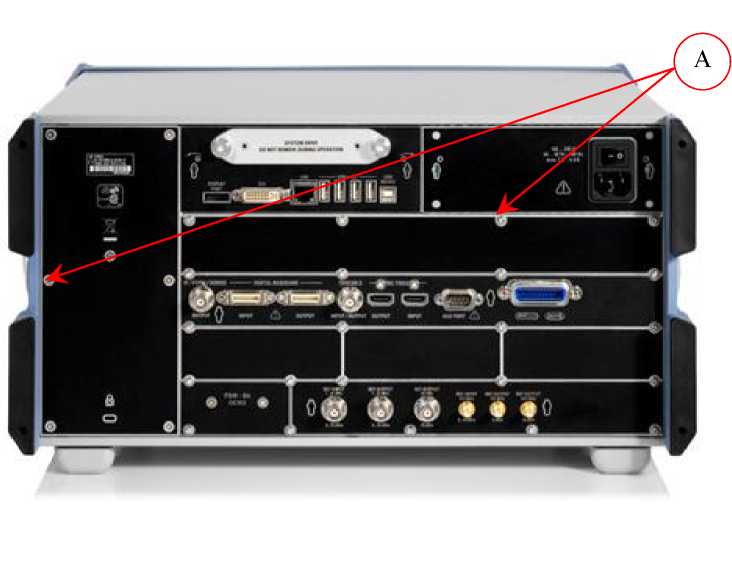

Анализатор спектра

FSW43

1 шт.

Опция опорного генератора повышенной точности

FSW-B4

по отдельному заказу

Опция фильтров полос пропускания свыше

10 МГц

FSW-B8

по отдельному заказу

Опция дополнительных фильтров высокой частоты

FSW-B13

по отдельному заказу

Опция встроенного предусилителя

FSW-B24

по отдельному заказу

Опция полосы анализа 28 МГц

FSW-B28

по отдельному заказу

Опция полосы анализа 40 МГц

FSW-B40

по отдельному заказу

Опция полосы анализа 80 МГц

FSW-B80

по отдельному заказу

Опция полосы анализа 160 МГц

FSW-B160

по отдельному заказу

Опция полосы анализа 512 МГц

FSW-B512

по отдельному заказу

Опция измерения параметров радиоимпульсных сигналов

FSW-K6

по отдельному заказу

Опция измерения параметров аналоговой модуляции

FSW-K7

по отдельному заказу

Опция измерения параметров коэффициента шума и усиления

FSW-K30

по отдельному заказу

Опция измерения фазового шума

FSW-K40

по отдельному заказу

Опция измерения параметров цифровой модуляции

FSW-K70

по отдельному заказу

Комплект ЗИП

1 компл.

Руководство по эксплуатации

1 экз.

Методика поверки

МП РТ 1893-2013

1 экз.

Наименование характеристики

Значение

1

2

Диапазон рабочих частот (f), Гц:

от 2 до 43,540⁹

Частота опорного генератора, Гц

Г10⁶

Пределы допускаемой основной относительной погрешности воспроизведения частоты опорного генератора 6_оп:

• - штатно

• - с опцией термостатированного генератора опорной частоты FSW-B4

±140^-7

±340^-8

Пределы допускаемой дополнительной относительной погрешности воспроизведения частоты опорного генератора в рабочем диапазоне температур:

• - штатно

• - с опцией термостатированного генератора опорной частоты FSW-B4

±140^-7

±140^-9

Пределы допускаемой абсолютной погрешности измерений частоты (£вм) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)

±(3оп • £вм + R)

Разрешение частотомера (R), Гц

0,001

Полоса обзора, Гц

0; от 10 до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора, %

±0,1

Диапазон перестройки фильтров полосы пропускания ПЧ, Гц:

• - штатно с шагом 1-2-3-5

• - дополнительно с опцией FSW-B8 и нулевой полосе обзора

от 1 до 140⁶ 240⁶, 540⁶, 840⁶

1

2

Пределы допускаемой относительной погрешности установки ширины полосы пропускания ПЧ по уровню минус 3 дБ, %

±3

Уровень фазовых шумов на частоте 640 МГц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более:

100 Гц

-100

1 кГц

-125

10 кГц

-134

100 кГц

-136

1 МГц

-145

Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более

5:1

Диапазон перестройки полос видеофильтра, Гц:

- штатно с шагом 1-2-3-5

от 1 до Г10⁶

- дополнительно с опцией FSW-B8

2Ч0⁶, 2,8Ч0⁶, 4Ч0⁶, 8-10⁶

Средний уровень собственных шумов, приведённый к полосе пропускания 1 Гц, дБ (1 мВт), не более:

2 Гц < f < 100 Гц

-110

100 Гц < f < 1 кГц

-120

1 кГц < f < 9 кГц

с включённым ЖИГ-фильтром

-135

9 кГц < f < 1 МГц

-145

1 МГц < f < 1 ГГц

-149

1 ГГц < f < 3 ГГц

-151

1 ГГц < f < 3 ГГц

-154

3 ГГц < f < 8 ГГц

-151

8 ГГц < f < 13,6 ГГц

-150

13,6 ГГц < f < 18 ГГц

-149

18 ГГц < f < 25 ГГц

-147

25 ГГц < f < 34 ГГц

-143

34 ГГц < f < 40 ГГц

-140

40 ГГц < f < 43,5 ГГц с отключённым ЖИГ-фильтром

-138

8 ГГц < f < 13,6 ГГц

-152

13,6 ГГц < f < 18 ГГц

-151

18 ГГц < f < 25 ГГц

-149

25 ГГц < f < 34 ГГц

-147

34 ГГц < f < 40 ГГц

-144

40 ГГц < f < 43,5 ГГц

-142

1

2

Средний уровень собственных шумов, приведённый к полосе пропускания 1 Гц с опцией встроенного предусилителя FSW-B24, дБ (1 мВт), не более:

2 Гц < f < 100 Гц

-110

100 Гц < f < 1 кГц

-120

1 кГц < f < 9 кГц

с включенным ЖИГ-фильтром и отключённым предусилителем

-135

9 кГц < f < 1 МГц

-145

1 МГц < f < 1 ГГц

-149

1 ГГц < f < 3 ГГц

-150

3 ГГц < f < 8 ГГц

-150

8 ГГц < f < 13,6 ГГц

-148

13,6 ГГц < f < 18 ГГц

-147

18 ГГц < f < 25 ГГц

-145

25 ГГц < f < 34 ГГц

-140

34 ГГц < f < 40 ГГц

-137

40 ГГц < f < 43,5 ГГц

с отключённым ЖИГ-фильтром и предусилителем

-135

8 ГГц < f < 13,6 ГГц

-150

13,6 ГГц < f < 25 ГГц

-149

25 ГГц < f < 25 ГГц

-147

25 ГГц < f < 34 ГГц

-144

34 ГГц < f < 40 ГГц

-141

40 ГГц < f < 43,5 ГГц

с включенным ЖИГ-фильтром и предусилителем

-139

100 кГц < f < 1 МГц

-160

1 МГц < f < 3 ГГц

-165

3 ГГц < f < 8 ГГц

-162

8 ГГц < f < 18 ГГц

-162

18 ГГц < f < 26,5 ГГц

-161

26,5 ГГц < f < 40 ГГц

-160

40 ГГц < f < 43,5 ГГц

-157

Улучшение собственных шумов с помощью математической коррекции, дБ

до 13

Диапазон измеряемых уровней, дБ (1 мВт)

от (средний уровень

собственных шумов +3) до 30

Пределы допускаемой погрешности измерений уровня сигнала минус 10 дБ (1 мВт) на частоте 64 МГц (опорный уровень минус 10 дБ (1 мВт), ослабление входного аттенюатора 10 дБ, полоса пропускания RBW = 10 кГц), дБ, не более:

±0,2

1

2

Неравномерность амплитудно-частотной характеристики относительно частоты 64 МГц, дБ, не более: с включённым ЖИГ-фильтром:

ослабление входного аттенюатора 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключён

2 Гц < f < 9 кГц

1

9 кГц < f < 10 МГц

0,45

10 МГц < f < 3,6 ГГц

0,3

3,6 ГГц < f < 8 ГГц

0,5

8 ГГц < f < 22 ГГц

1,5

22 ГГц < f < 26,5 ГГц

2

26,5 ГГц < f < 43,5 ГГц

2,5

любое ослабление входного аттенюатора

2 Гц < f < 9 кГц

1

9 кГц < f < 3,6 ГГц

0,6

3,6 ГГц < f < 8 ГГц

0,8

8 ГГц < f < 22 ГГц

2

22 ГГц < f < 26,5 ГГц

2,5

26,5 ГГц < f < 43,5 ГГц

3

ослабление входного аттенюатора < 20 дБ и предусилитель включён

10 МГц < f < 3,6 ГГц

0,6

3,6 ГГц < f < 8 ГГц

0,8

8 ГГц < f < 22 ГГц

2

22 ГГц < f < 26,5 ГГц

2,5

26,5 ГГц < f < 43,5 ГГц

3

с выключенным ЖИГ-фильтром:

ослабление входного аттенюатора 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключен

8 ГГц < f < 22 ГГц

1,5

22 ГГц < f < 26,5 ГГц

2

26,5 ГГц < f < 43,5 ГГц

2,5

любое ослабление входного аттенюатора

8 ГГц < f < 22 ГГц

2

22 ГГц < f < 26,5 ГГц

2,5

26,5 ГГц < f < 43,5 ГГц

3

ослабление входного аттенюатора < 20 дБ и предусилитель включён

8 ГГц < f < 22 ГГц

2

22 ГГц < f < 26,5 ГГц

2,5

26,5 ГГц < f < 43,5 ГГц

3

Диапазон установки ослабления входного аттенюатора с шагом перестройки 1 дБ, дБ

от 0 до 79

Пределы допускаемой погрешности измерений уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ, не более

±0,2

1

2

Пределы допускаемой погрешности измерений уровня из-за переключения полосы пропускания (RBW) относительно RBW=10 кГц, дБ, не более

±0,1

Пределы допускаемой погрешности измерений уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), дБ, не более:

в диапазоне от 0 до минус 70 дБ

±0,1

в диапазоне от минус 70 до минус 90 дБ

±0,2

Пределы допускаемой погрешности измерений уровня в диапазоне от минус 70 до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ослаблении входного аттенюатора 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе и ЖИГ-фильтре, при уровне доверительной вероятности 95 %, дБ, не более:

9 кГц < f < 10 МГц

±0,37

10 МГц < f < 3,6 ГГц

±0,27

3,6 ГГц < f < 8 ГГц

±0,37

8 ГГц < f < 22 ГГц

±1,4

22 ГГц < f < 26,5 ГГц

±1,7

26,5 ГГц < f < 43,5 ГГц

±2,5

Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка, при сдвиге по частоте не менее 5*RBW и ослаблении входного аттенюатора 0 дБ, дБ (1 мВт), не более: с выключенным предусилителем

Lсмес = минус 15 дБ (1 мВт):

f < 10 МГц

-86

10 МГц < f < 1 ГГц

-80

1 ГГц < f < 3 ГГц

-70

3 ГГц < f < 8 ГГц

-64

8 ГГц < f < 13,6 ГГц

-46

13,6 ГГц < f < 40 ГГц

-50

с включенным предусилителем Lсмес = минус 55 дБ (1 мВт):

f < 10 МГц

-

10 МГц < f < 1 ГГц

-100

1 ГГц < f < 3 ГГц

-90

3 ГГц < f < 8 ГГц

-70

8 ГГц < f < 13,6 ГГц

-70

13,6 ГГц < f < 40 ГГц

-70

1

2

Уровень помех, обусловленных гармоническими искажениями 2-го порядка, при ослаблении входного аттенюатора 0 дБ, дБ (1 мВт), не более:

с выключенным предусилителем Lc^c = минус 5 дБ (1 мВт):

1 МГц < f < 50 МГц

-50

50 МГц < f < 500 МГц

-50

500 МГц < f < 1,5 ГГц

-52

500 МГц < f < 1,5 ГГц (с опцией FSW-B13)

-57

1,5 ГГц < f < 4 ГГц

-67

4 ГГц < f < 21,75 ГГц

-70

с включенным предусилителем Lcмеc = минус 50 дБ (1 мВт):

1 МГц < f < 50 МГц

-

50 МГц < f < 500 МГц

-60

500 МГц < f < 1,5 ГГц

-60

500 МГц < f < 1,5 ГГц (с опцией FSW-B13)

-60

1,5 ГГц < f < 4 ГГц

-60

4 ГГц < f < 21,75 ГГц

-60

Уровень подавления каналов приёма зеркальных частот и прочих паразитных каналов при включённом ЖИГ-фильтре, дБ (1 мВт), не более

-90

Уровень остаточных сигналов комбинационных частот при ослаблении входного аттенюатора 0 дБ, дБ (1 мВт), не более:

f < 1 МГц

-90

1 МГц < f < 8900 МГц

-110

f > 8900 МГц

-100

КСВН входа (ослабление входного аттенюатора 10 дБ) в диапазоне частот, не более:

f < 18 ГГц

1,5

18 ГГц < f < 40 ГГц

2,5

Наименование характеристики

Значение

1

2

Полоса анализа сигнала (при выключенном ЖИГ-фильтре), МГц

штатно

10

с опцией FSW-B28

28

с опцией FSW-B40

40

с опцией FSW-B80

80

с опцией FSW-B160

160

с опцией FSW-B512

512

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

55 ± 5

1

2

Потребляемая мощность, В • А, не более

300

Габаритные размеры (ширинахвысота^хглубина), мм, не более

462x240x504

Масса (без опций), кг, не более

21

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха (при температуре 30 °С), %, не более

• - атмосферное давление, кПа

от +5 до +50

от 40 до 90 от 84 до 106,7
