Измеритель состоит из преобразователя первичного измерительного проходного типа (далее - преобразователь) и индикаторного блока. Преобразователи NRT-Z14, NRT-Z43, NRT-Z44, NAP-Z7 предназначены для работы в разных диапазонах частот и мощностей. Преобразователь представляет собой двунаправленный ответвитель в коаксиальной линии с волновым сопротивлением 50 Ом. К обоим плечам ответвителя подключены выпрямляющие полупроводниковые диоды. Один из них предназначен для измерения проходящей к нагрузке мощности, другой для измерения отраженной от нагрузки мощности. Такое включение обеспечивает одновременное измерение мощности проходящей на нагрузку и её КСВН. В качестве индикаторного блока при проведении измерений используется индикаторные (измерительные) блоки серии NRT.

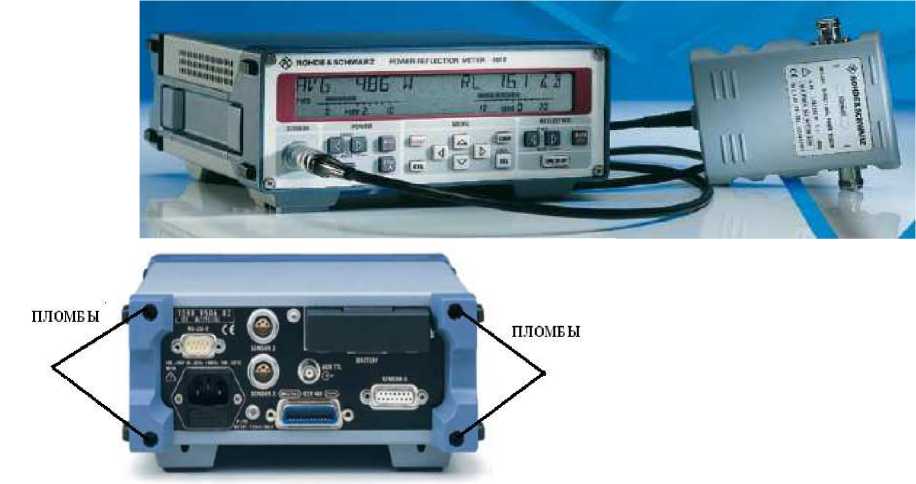

Внешний вид измерителя, с указанием мест пломбировки и гарантийных наклеек завода-изготовителя представлен на рисунке.

Гарантийная наклейка

Преобразователь

Диапазон частот:

преобразователя NRT-Z14 преобразователя NRT-Z43 преобразователя NRT-Z44 преобразователя NAP-Z7

Диапазон измерений мощности непрерывных синусоидальных колебаний, Вт

преобразователя NRT-Z14

преобразователя NRT-Z43

преобразователя NRT-Z44 преобразователя NAP-Z7

Диапазон измерений пиковой мощности импульсно-модулированных колебаний с преобразователями NRT-Z14, NRT-Z44/ NRT-Z43 при частоте следования импульсов не менее 20 Гц и длительностях импульсов, Вт: более 100 мкс

от 2 мкс до 100 мкс менее 2 мкс

Диапазон измерений пиковой мощности импульсно-модулированных колебаний с преобразователем NAP-Z7 при частоте следования импульсов от 30 Гц до 10 кГц и длительности импульсов не менее 20 мкс, Вт

Пределы допускаемой основной погрешности измерений мощности непрерывных синусоидальных колебаний РСР с преобразователем NRT-Z14, при подключенной нагрузке с КСВН < 1,2, в диапазонах частот, Вт: от 25 МГц до 40 МГц от 40 МГц до 1 ГГц где Р_СР - измеренное значение мощности непрерывных синусоидальных колебаний Пределы допускаемой основной погрешности измерений мощности непрерывных синусоидальных колебаний рср с преобразователем NRT-Z43, при подключенной нагрузке с КсВН < 1,2, Вт

Пределы допускаемой основной погрешности измерений мощности непрерывных синусоидальных колебаний рср с преобразователем NRT-Z44, при подключенной нагрузке с КсВН < 1,2, в диапазонах частот, Вт:

от 200 МГц до 300 МГц

от 300 МГц до 4 ГГц

Пределы допускаемой основной погрешности измерений мощности непрерывных синусоидальных колебаний РСР с преобразователем NAP-Z7, при подключенной нагрузке с КСВН < 1,2, в диапазонах частот, Вт: от 0,4 МГц до 1,5 МГц от 1,5 МГц до 30 МГц от 30 МГц до 50 МГц от 50 МГц до 80 МГц

Пределы допускаемой основной погрешности измерений пиковой мощности рПИК с преобразователями NRT-Z14, NRT-Z44 импульсно модулированных сигналов с частотой следования импульсов не менее 100 Гц и скважностью менее 10, при подключенной нагрузке с КсВН < 1,2, при различных длительностях импульсов, Вт: более 200 мкс от 4 мкс до 200 мкс от 2 мкс до 4 мкс где Р_иик - измеренное значение пиковой мощности пределы допускаемой основной погрешности измерений пиковой мощности рпИК с преобразователем NRT-Z43 импульсно модулированных сигналов с частотой следования импульсов не менее 100 Гц и скважностью менее 10, при подключенной нагрузке с КсВН < 1,2, при различных длительностях импульсов, Вт:

более 200 мкс

от 4 мкс до 200 мкс

от 2 мкс до 4 мкс пределы допускаемой основной погрешности измерений пиковой мощности Рпик c преобразователем NAP-Z7 импульсно модулированных сигналов с частотой следования импульсов от 30 Гц до 10 кГц и длительности импульсов не менее 20 мкс, при подключенной нагрузке с ксВН < 1,2, в диапазонах частот, Вт:

от 0,4 МГц до 1,5 МГц

от 1,5 МГц до 30 МГц

от 30 МГц до 50 МГц

от 50 МГц до 80 МГц пределы допускаемой дополнительной погрешности измерения пиковой мощности Рпик с преобразователями NRT-Z14, NRT-Z44, NRT-Z43 обусловленной частотой следования импульсов от 20 Гц до 100 Гц, Вт: с преобразователями NRT-Z14, NRT-Z44

с преобразователями NRT-Z43 пределы допускаемой дополнительной относительной погрешности измерений пиковой мощности Рпик с преобразователями NRT-Z43, NRT-Z44 импульсно модулированных сигналов, обусловленной длительностью импульсов, %:

от 0,5 до 1 мкс                                                        ± 5

от 0,2 мкс до 0,50 мкс                                               ± 10

пределы допускаемой дополнительной относительной погрешности измерения мощности, обусловленной отклонением температуры от нормальных условий с преобразователями NRT-Z14, NRT-Z43, NRT-Z44/ NAP-Z7, не более %/10 °С:                                           5,0/ 2,5

NAP-Z7 (Р>0,5 Вт) в диапазоне КСВН, %

от 1,12 до 2,0

от 2,0 до 5,0

КСВН преобразователя NRT-Z14, не более

КСВН преобразователей NRT-Z43, NRT-Z44 в диапазонах частот, не более: до 3 ГГц

от 3 ГГц до 4 ГГц

КСВН преобразователя NAP-Z7, не более

Направленность преобразователя NRT-Z14, не менее, дБ

Направленность преобразователей NRT-Z43, NRT-Z44 в диапазонах частот, не менее, дБ:

до 3 ГГц

от 3 ГГц до 4 ГГц

Направленность преобразователя NAP-Z7 в диапазонах частот, не менее, дБ:

Масса преобразователей NRT-Z14, NRT-Z43, NRT-Z44/ NAP-Z7, кг 0,65/ 1,00

Габаритные размеры индикаторного блока, мм:

• - длина

• - ширина

• - высота

  219

  240

  103

Габаритные размеры преобразователей NRT-Z14, NRT-Z43, NRT-Z44/ NAP-Z7, мм:
