Наименование

Количество

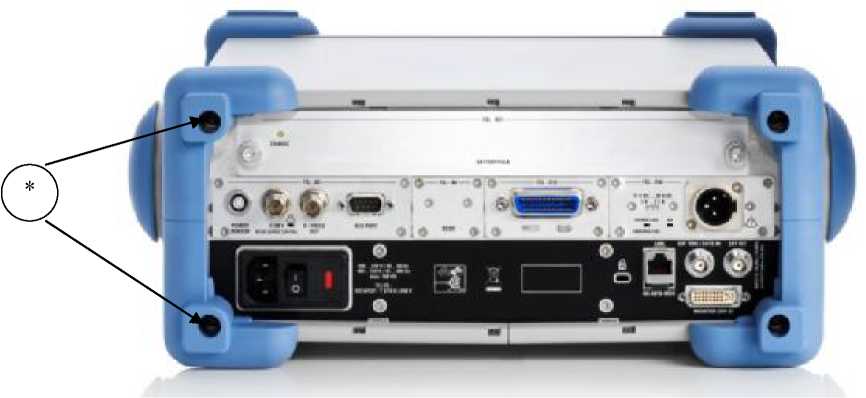

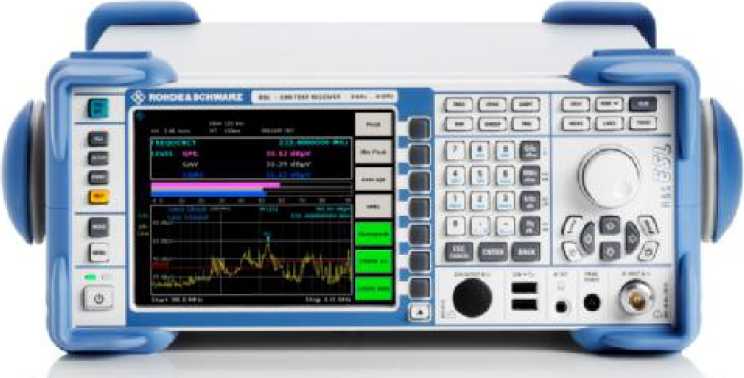

Приемник измерительный R&S ESL3, R&S ESL6

в соответствии с заказом

Опция R&S FSL-B4 - термостатированный генератор опорной частоты

в соответствии с заказом

Опция R&S FSL-B22- предусилитель

в соответствии с заказом

Опция R&S FSL-B30 - питание от напряжения постоянного тока

в соответствии с заказом

Сетевой шнур

1

Руководство по эксплуатации

1

Методика поверки

1

Наименование характеристик

Значения характеристик

Диапазон частот:

R&S ESL3

от 9 кГц до 3 ГГц

R&S ESL6

от 9 кГц до 6 ГГц

Номинальное значение частоты опорного кварцевого

10 МГц

генератора

Пределы допускаемой основной относительной погрешности частоты опорного генератора, don

± 1М0^-6

c опцией термостатированного генератора опорной частоты R&S FSL-B4

± 1М0^-7

Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур

± 1М0^-6

c опцией R&S FSL-B4

± 1М0^-7

Пределы допускаемой абсолютной погрешности измерения частоты F^_M в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)

± (5оп ^изм ^{+ R)}

Разрешение частотомера, R

1 Гц

Диапазон полос обзора

0 Гц; от 10 Гц до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора

±3 %

Уровень фазовых шумов на несущей частоте 0,5 ГГц, при отстройке от несущей, не более

1 кГц

10 кГц

100 кГц

1 МГц

минус 95 дБн/Гц¹ минус 98 дБн/Гц минус 98 дБн/Гц минус 115 дБн/Гц

Диапазон перестройки фильтров полосы пропускания ПЧ, RBW

от 10 Гц до 10 МГц (с шагом 1-3)

20 МГц - в режиме приемника и нулевой полосы обзора

от 1 Гц до 30 кГц (с шагом 1-3) -фильтры БПФ

200 Гц, 9 кГц, 120 кГц, 1 МГц -фильтры электромагнитной совместимости (ЭМС)

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW:

от 10 Гц до 10 МГц (с шагом 1-3)

±3 %

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW:

200 Гц, 9кГц,

120 кГц, 1 МГц

±3 %

Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более:

5:1

Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более

6:1

Диапазон перестройки полос видеофильтра

от 1 Гц до 10 МГц (с шагом 1-3)

Диапазон измеряемых уровней

от среднего уровня шумов до +20 дБмВт²

Средний уровень собственных шумов в режиме

анализатора спектра (детектор выборка), не более:

- с выключенным предусилителем

в диапазоне частот от 9 кГц до 1 МГц

минус 115 дБмВт/Гц³

в диапазоне частот от 1 МГц до 10 МГц

минус 120 дБмВт/Гц

в диапазоне частот от 10 МГц до 50 МГц

минус 130 дБмВт/Гц

в диапазоне частот от 50 МГц до 3 ГГц

минус 140 дБмВт/Гц

в диапазоне частот от 3 ГГц до 5 ГГц

минус 136 дБмВт/Гц

в диапазоне частот от 5 ГГц до 6 ГГц

минус 130 дБмВт/Гц

- с включенным предусилителем

(опция R&S FSL-822)

в диапазоне частот от 9 кГц до 1 МГц

минус 130 дБмВт/Гц

в диапазоне частот от 1 МГц до 10 МГц

минус 135 дБмВт/Гц

в диапазоне частот от 10 МГц до 50 МГц

минус 145 дБмВт/Гц

в диапазоне частот от 50 МГц до 3 ГГц

минус 152 дБмВт/Гц

в диапазоне частот от 3 ГГц до 5 ГГц

минус 146 дБмВт/Гц

в диапазоне частот от 5 ГГц до 6 ГГц

минус 140 дБмВт/Гц

Средний уровень собственных шумов в режиме

измерительного  приемника (детектор средних

значений), не более:

- с выключенным предусилителем в диапазоне

частот

от 9 кГц до 150 кГц, RBW = 200 Гц

15 дБмкВ⁴

от 150 кГц до 1 МГц, RBW = 9 кГц

32 дБмкВ

от 1 МГц до 10 МГц, RBW = 9 кГц

27 дБмкВ

от 10 МГц до 30 МГц, RBW = 9 кГц

17 дБмкВ

от 30 МГц до 50 МГц, RBW = 120 кГц

28 дБмкВ

от 50 МГц до 1 ГГц, RBW = 120 кГц

18 дБмкВ

от 1 ГГц до 3 ГГц, RBW = 1 МГц

27 дБмкВ

от 3 ГГц до 5 ГГц, RBW = 1 МГц

31 дБмкВ

от 5 ГГц до 6 ГГц, RBW = 1 МГц

37 дБмкВ

- с включенным предусилителем

(опция R&S FSL-322) в диапазоне частот

от 9 кГц до 150 кГц, RBW = 200 Гц

0 дБмкВ

от 150 кГц до 1 МГц, RBW = 9 кГц

17 дБмкВ

от 1 МГц до 10 МГц, RBW = 9 кГц

12 дБмкВ

от 10 МГц до 30 МГц, RBW = 9 кГц

2 дБмкВ

от 30 МГц до 50 МГц, RBW = 120 кГц

13 дБмкВ

от 50 МГц до 1 ГГц, RBW = 120 кГц

6 дБмкВ

от 1 ГГц до 3 ГГц, RBW = 1 МГц

15 дБмкВ

от 3 ГГц до 5 ГГц, RBW = 1 МГц

21 дБмкВ

от 5 ГГц до 6 ГГц, RBW = 1 МГц

27 дБмкВ

Пределы допускаемой абсолютной погрешности измерения уровня сигнала на частоте 65,83 МГц

опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц

± 0,3 дБ

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте

65,83 МГц в диапазоне частот, не более от 9 кГц до 30 кГц

от 30 кГц до 3 ГГц

от 3 ГГц до 6 ГГц

± 1,5 дБ

± 0,5 дБ

± 0,8 дБ

Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора

± 0,1 дБ

Диапазон и шаг перестройки аттенюатора СВЧ

от 0 до 50 дБ через 5 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 65,83 МГц

± 0,3 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц

± 0,1 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), не более

в диапазоне от 0 до минус 50 дБ

± 0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 50 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ

от 10 МГц до 3 ГГц от 3 ГГц до 6 ГГц

± 0,5 дБ

± 0,8 дБ

Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения и импульсной характеристики при измерениях с квазипиковым детектором, детекторами пиковых и средних значений, детектором среднеквадратических значений, дБ, не более

В соответствии с

ГОСТ Р 51318.16.1.1-2007

Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 20 дБмВт, в диапазоне частот, не более

от 9 кГц до 30 МГц свыше 30 МГц

минус 54 дБн⁵

минус 60 дБн

Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 20 дБмВт, в диапазоне частот, не более

от 20 МГц до 3 ГГц

минус 55 дБн

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, не более

минус 70 дБн

Уровень остаточных сигналов комбинационных частот, не более

вход заглушен, аттенюатор 0 дБ, частота не менее

30 МГц

минус 90 дБмВт

Входное сопротивление анализатора

50 Ом

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне

от 10 МГц до 1 ГГц

1,2

частот, не более

от 1 ГГц до 6 ГГц

1,5

Разъем СВЧ входа

N-тип «розетка»

Характеристики следящего генератора

Диапазон частот сигнала

от 1 МГц до 3,0/6,0 ГГц

Диапазон установки выходного уровня

от минус 50 дБмВт до 0 дБмВт

с шагом 1 дБ

Разъем СВЧ выхода:

N-тип «розетка»

Рабочие условия эксплуатации

Температура от 0 до +50 ⁰С

Относительная влажность воздуха от 40 до 95 %

Условия хранения и транспортирования

Температура от минус 40 до +70 ⁰С Относительная влажность воздуха не более 95 %

Масса, не более

8 кг

Г абаритные размеры

409 мм х 158 мм х 465 мм

Питание от сети переменного тока

(100 - 240) В; (50 - 400) Гц

Потребляемая мощность

65 Вт

Напряжение питания постоянного тока

опция R&S FSL-B30      (10 - 28) В,

(2 - 8) А

Время прогрева

30 мин
