Наименование

Обозначение

Количество

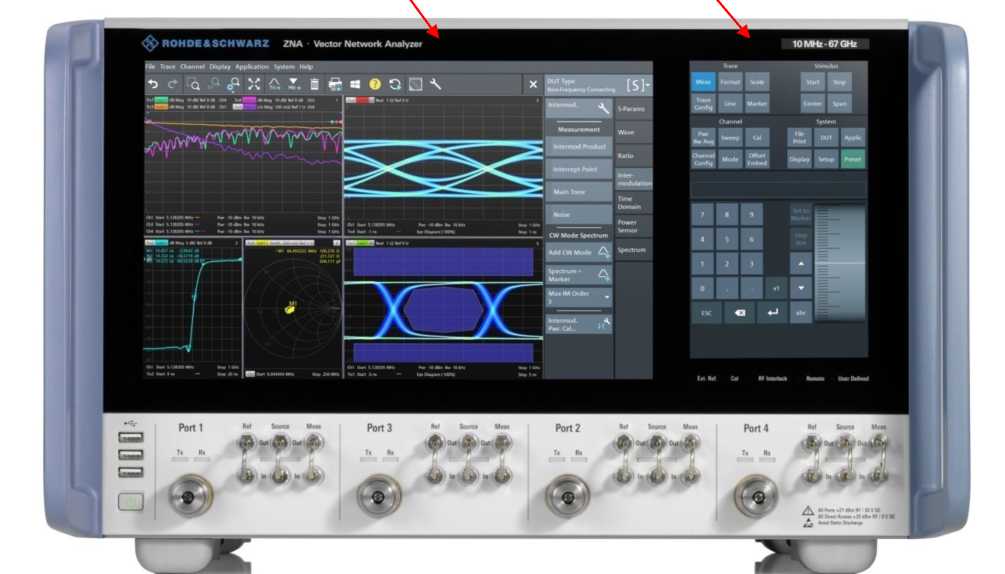

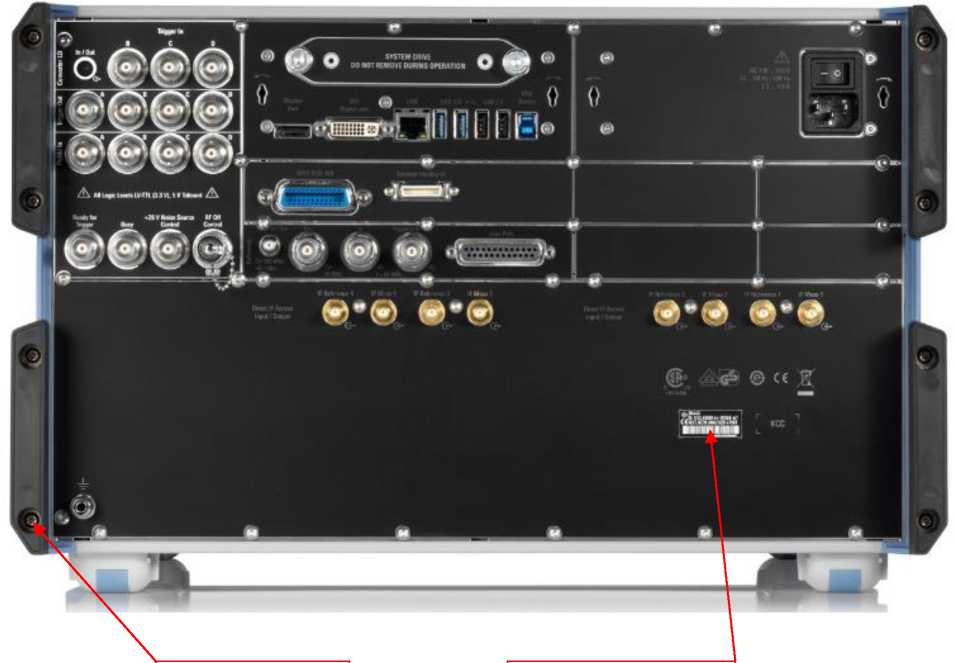

Анализатор цепей векторный ZNA

модификации ZNA50 или ZNA67

1 шт.

Опция   генератора   опорной   частоты

повышенной точности

B4

по отдельному заказу

Опция прямого доступа к источникам и приемникам

В16

по отдельному заказу

Опция внутренних аттенюаторов для встроенного источника сигналов для каждого из измерительного порта

B21, В22, В23, В24

по отдельному заказу

Опция   внутренних   аттенюаторов   для

приемников для каждого из измерительного порта

B31, В32, В33, В34

по отдельному заказу

Опция полосы пропускания приемника    30

МГц

К17

по отдельному заказу

Опция разрешения установки частоты 1 мГц

К19

по отдельному заказу

Набор мер

ZN-Z224

по отдельному заказу

Набор мер

ZN-Z218

по отдельному заказу

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

ZNA РЭ

1 экз.

Наименование характеристики

Значение

Диапазон частот, Гц

модификация ZNA50

от 1 • 10⁷ до 5 •Ю¹⁰

модификация ZNA67

от 1 • 10⁷ до 6,7М0¹⁰

Тип разъема

модификация ZNA50

2,4 мм, «вилка»

модификация ZNA67

1,85 мм, «вилка»

Количество измерительных портов

2 или 4

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности установки частоты опорного генератора

штатно

±1 • 10^-6

опция В4

±1 • 10^-7

Диапазон полос пропускания, Гц

штатно

от 1 до 1,5 •Ю⁶

опция K17

от 1 до 3 •Ю⁷

Разрешение   установки   частоты

синтезатора, Гц

штатно

1

опция K19

0,001

Динамический диапазон DR штатно в полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 10 до 30 МГц включ.

86

св. 30 до 100 МГц включ.

103

св. 100 до 500 МГц включ.

117

св. 500 МГц до 1 ГГц включ.

126

св. 1 до 16 ГГц включ.

129

св. 16 до 20 ГГц включ.

127

св. 20 до 30 ГГц включ.

123

св. 30 до 40 ГГц включ.

117

св. 40 до 50 ГГц включ.

106

св. 50 до 67 ГГц

102

Динамический диапазон с опцией В16 в полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 10 МГц до 1 ГГц включ.

DR

св. 1 до 40 ГГц включ.

DR - 2

св. 40 до 50 ГГц включ.

DR - 3

св. 50 до 60 ГГц включ.

DR - 4

св. 60 до 67 ГГц

DR - 5

Динамический диапазон с опцией В2Х в полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 10 МГц до 4 ГГц включ.

DR - 1

св. 4 до 16 ГГц включ.

DR - 2

св. 16 до 30 ГГц включ.

DR - 3

св. 30 до 40 ГГц включ.

DR - 6

св. 40 до 67 ГГц

DR - 7

Динамический диапазон с опцией В3Х в полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 10 до 500 МГц включ.

DR

св. 500 МГц до 1 ГГц включ.

DR + 5

св. 1 до 30 ГГц включ.

DR + 8

св. 30 до 40 ГГц включ.

DR + 7

св. 40 до 67 ГГц

DR + 6

Наименование характеристики

Значение

Среднеквадратическое     значение

шумов измерительной трассы при измерении            модуля/фазы

коэффициента отражения для уровня выходной мощности 0 дБ (1 мВт), коэффициента отражения 0 дБ, в полосе пропускания 100 кГц, в диапазоне частот, дБ/градус, не более

модуль

фаза

от 10 до 20 МГц включ.

0,5

3

св. 20 до 50 МГц включ.

0,2

1

св. 50 до 150 МГц включ.

0,05

0,3

св. 150 до 500 МГц включ.

0,02

0,1

св. 0,5 до 20 ГГц включ.

0,005

0,04

св. 20 до 40 ГГц включ.

0,008

0,06

св. 40 до 50 ГГц включ.

0,03

0,2

св. 50 до 67 ГГц

0,04

0,25

Максимальный уровень выходной    мощности

Pmax штатно, а также с опциями В16 и B3X в диапазонах частот, дБ (1 мВт), не менее

ZNA50

от 10 МГц до 4 ГГц включ.

16

св. 4 до 20 ГГц включ.

13

св. 20 до 25 ГГц включ.

12

св. 25 до 30 ГГц включ.

9

св. 30 до 40 ГГц включ.

6

св. 40 до 45 ГГц включ.

4

св. 45 до 50 ГГц

3

ZNA67

от 10 МГц до 4 ГГц включ.

16

св. 4 до 20 ГГц включ.

13

св. 20 до 25 ГГц включ.

11

св. 25 до 30 ГГц включ.

7

св. 30 до 40 ГГц включ.

4

св. 40 до 67 ГГц

5

Максимальный уровень выходной мощности с опцией      B2X   в

диапазонах частот, дБ (1 мВт), не менее

ZNA50

от 10 МГц до 4 ГГц включ.

Pmax - 1

св. 4 до 16 ГГц включ.

Pmax - 2

св. 16 до 30 ГГц включ.

Pmax - 3

св. 30 до 40 ГГц включ.

Pmax - 6

св. 40 до 50 ГГц включ.

Pmax - 7

ZNA67

от 10 МГц до 4 ГГц включ.

Pmax - 1

св. 4 до 16 ГГц включ.

Pmax - 2

св. 16 до 30 ГГц включ.

Pmax - 3

св. 30 до 40 ГГц включ.

Pmax - 6

св. 40 до 67 ГГц включ.

Pmax - 7

Минимальный уровень выходной мощности Pmin, дБ (1 мВт), не более

штатно

-80

опции В2Х

-120

Пределы допускаемой абсолютной погрешности установки уровня мощности минус 10 дБ (1 мВт), в диапазоне частот, дБ

от 10 МГц до 26,5 ГГц включ.

±2

св. 26,5 до 50 ГГц включ.

±3

св. 50 до 67 ГГц

±4

Пределы допускаемой абсолютной погрешности измерений уровня мощности минус 10 дБ (1 мВт), в диапазоне частот, дБ

от 10 МГц до 30 ГГц включ.

±1,5

св. 30 до 40 ГГц включ.

±2

св. 40 до 60 ГГц включ.

±2,5

св. 60 до 67 ГГц включ.

±3

Наименование характеристики

Значение

Уровень собственного шума приемников N штатно и с опцией B2X, нормализованный к полосе 1 Гц, в диапазоне частот, дБ (1 мВт), не более

от 10 до 30 МГц включ.

-75

св. 30 до 100 МГц включ.

-92

св. 100 до 500 МГц включ.

-107

св. 0,5 до 30 ГГц включ.

-120

св. 30 до 40 ГГц включ.

-115

св. 40 до 50 ГГц включ.

-105

св. 50 до 67 ГГц

-104

Уровень    собственного    шума

приемников с опцией В16 нормализованный к полосе 1 Гц, в диапазоне частот, дБ (1 мВт), не более

от 10 МГц до 1 ГГц включ.

N

св. 1 до 40 ГГц включ.

N + 2

св. 40 до 50 ГГц включ.

N + 3

св. 50 до 60 ГГц включ.

N + 4

св. 60 до 67 ГГц

N + 5

Уровень    собственного    шума

приемников с опцией     B3X,

нормализованный к полосе 1 Гц, в диапазоне частот, дБ (1 мВт), не более

от 10 МГц до 30 ГГц включ.

N - 10

св. 30 до 40 ГГц включ.

N - 7

св. 40 до 67 ГГц

N - 6

Нелинейность          приемников

относительно уровня 0 дБ (1 мВт) в диапазоне уровней, дБ

от -50 до 0 дБ

±0,05

Нескорректированные параметры

Диапазон частот

Направленность D, дБ, не менее

Согласование источника S и нагрузки L, дБ, не менее

Трекинг отражения R и передачи Т, дБ, не более

От 10 МГц до 20 МГц включ.

8

8

1,5

Св. 20 МГц до 20 ГГц включ.

10

10

2

Св. 20 до 35 ГГц включ.

8

8

2,5

Св. 35 до 40 ГГц включ.

6

6

3

Св. 40 до 67 ГГц

6

6

3,5

Диапазон частот

Диапазон коэффициентов передачи

Погрешность по модулю, дБ

Погрешность по фазе, градус

От 10 до 40 МГц включ.

от 0 до 20 дБ

±0,06

±0,5

св. 20 до 30 дБ

±0,23

±1,2

св. 30 до 40 дБ

±0,6

±3,7

св. 40 до 50 дБ

±1,75

±11,5

св. 50 до 60 дБ

±5,5

±36

Диапазон частот

Диапазон коэффициентов передачи

Погрешность по модулю, дБ

Погрешность по фазе, градус

Св. 40 до 200 МГц включ.

от 0 до 30 дБ

±0,04

±0,5

св. 30 до 40 дБ

±0,09

±0,6

св. 40 до 50 дБ

±0,25

±1,7

св. 50 до 60 дБ

±0,78

±5,2

Св. 200 МГц до 10 ГГц включ.

от 0 до 30 дБ

±0,04

±0,7

св. 30 до 40 дБ

±0,05

±0,8

св. 40 до 50 дБ

±0,06

±0,8

св. 50 до 60 дБ

±0,15

±1,0

Св. 10 до 26,5 ГГц включ.

от 0 до 30 дБ

±0,05

±1,3

св. 30 до 40 дБ

±0,06

±1,4

св. 40 до 50 дБ

±0,06

±1,4

св. 50 до 60 дБ

±0,13

±1,5

Св. 26,5 до 40 ГГц включ.

от 0 до 30 дБ

±0,06

±1,9

св. 30 до 40 дБ

±0,07

±2,0

св. 40 до 50 дБ

±0,07

±2,0

св. 50 до 60 дБ

±0,19

±2,0

Св. 40 до 50 ГГц включ.

от 0 до 30 дБ

±0,07

±2,3

св. 30 до 40 дБ

±0,08

±2,3

св. 40 до 50 дБ

±0,17

±2,4

св. 50 до 60 дБ

±0,47

±3,6

Св. 50 до 67 ГГц

от 0 до 30 дБ

±0,09

±3,1

св. 30 до 40 дБ

±0,09

±3,1

св. 40 до 50 дБ

±0,18

±3,2

св. 50 до 60 дБ

±0,47

±4,3

П р и м е ч а н и е - При использовании кабеля СВЧ для измерений вносимых устройств с собственной нестабильностью модуля коэффициента передачи кабеля не более 50 % от указанных значений для 0 дБ.

Диапазон частот

Коэффициент отражения

Погрешность по модулю

Погрешность по фазе, градус

От 10 МГц до 10 ГГц включ.

0 дБ

±0,011

±0,6

3 дБ

±0,008

±0,6

6 дБ

±0,006

±0,7

15 дБ

±0,005

±1,7

25 дБ

±0,005

±5,1

35 дБ

±0,006

±16

Диапазон частот

Коэффициент отражения

Погрешность по модулю

Погрешность по фазе, градус

Св. 10 до 20 ГГц включ.

0 дБ

±0,015

±0,9

3 дБ

±0,010

±0,8

6 дБ

±0,008

±0,9

15 дБ

±0,007

±2,1

25 дБ

±0,006

±6,5

35 дБ

±0,006

±20

Св. 20 ГГц до 40 ГГц включ.

0 дБ

±0,019

±1,2

3 дБ

±0,013

±1,2

6 дБ

±0,011

±1,4

15 дБ

±0,009

±2,7

25 дБ

±0,009

±8,1

35 дБ

±0,009

±26

Св. 40 до 50 ГГц включ.

0 дБ

±0,024

±1,6

3 дБ

±0,016

±1,6

6 дБ

±0,013

±1,7

15 дБ

±0,011

±3,3

25 дБ

±0,010

±10

35 дБ

±0,010

±32

Св. 50 до 67 ГГц

0 дБ

±0,031

±1,8

3 дБ

±0,022

±1,8

6 дБ

±0,018

±2,0

15 дБ

±0,015

±4,7

25 дБ

±0,014

±14

35 дБ

±0,014

±46

Диапазон частот

Эффективная направленность |Д£'о|, дБ, не менее

Эффективное согласование источника |Д£'₅1, дБ, не менее

Эффективный трекинг отражения |Д£'_К |, дБ, не более

От 10 МГц до 10 ГГц включ.

46

43

0,03

Св. 10 до 20 ГГц включ.

44

40

0,04

Св. 20 ГГц до 40 ГГц включ.

42

38

0,04

Св. 40 до 50 ГГц включ.

40

36

0,06

Св. 50 до 67 ГГц

37

34

0,07

Наименование характеристики

Значение

Рабочие условия применения:

- температура окружающей среды, °С

от 18 до 28

- относительная влажность воздуха, %, не более

80

Масса, кг, не более

35

Габаритные размеры, мм: - ширина

462

- высота

285

- глубина

462

Параметры электрического питания: - напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Г ц

от 49,5 до 50,5

Потребляемая мощность, В^А, не более

550

Время прогрева, мин

60
