Наименование

Обозначение

Количество

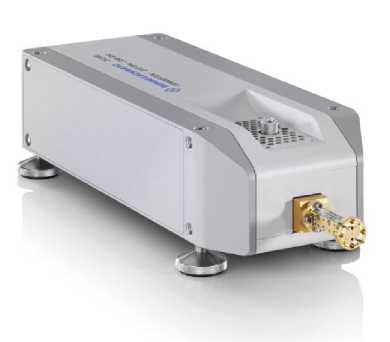

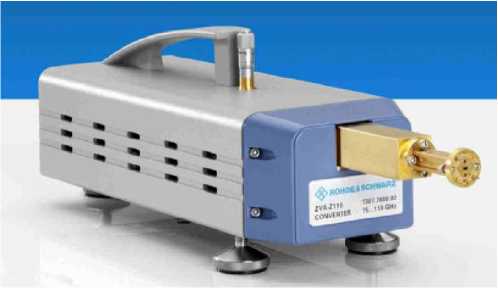

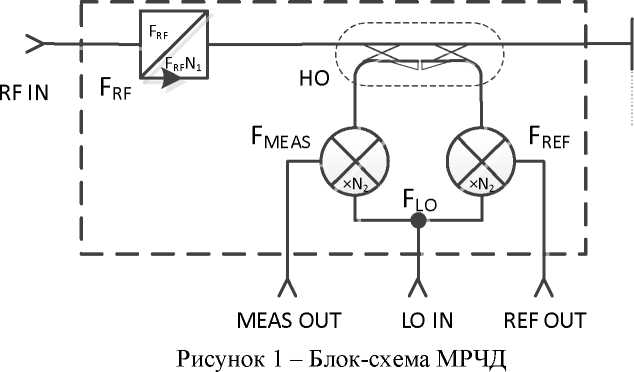

Модули расширения частотного диапазона ZVA-Z75 или ZVA-Z110 или ZVA-Z110E или ZVA-Z170 или ZC75 или ZC78 или ZC110 или ZC118 или ZC170 или ZC178 или ZC220 анализаторов электрических цепей векторных серий ZVA или ZNA в составе:

• - блок частотного конвертера

• - блок питания

• - WCA 50-75 (опционально только к ZVA-Z75 или ZC75)

• - опция WCA 75-110 (опционально только к ZVA-Z110 или ZVA-Z110E или ZC110)

R&S ZCPS

1 шт.*

1 или

2 шт.**

1 шт.

1 шт.*

1 шт.*

Кабель питания постоянного тока

R&S ZCPSC

1 шт.

Кабель USB

-

1 шт.

ВЧ кабель для разъема EXT REF

-

1 шт.

ВЧ кабель для разъема EXT MEAS

-

1 шт.

Пластмассовая коробка с 8 фланцевыми винтами 4-40

UNC 7.6 и 4 фланцевыми винтами UNC 4-40 9.24

-

1 шт.

Пластмассовая коробка с 8 прецизионными штырями (1,566 ± 0,001) мм

-

1 шт.

3/32-дюймовая отвертка-шестигранник со сферическим окончанием

-

1 шт.

Опции для АЭЦВ

• - количество измерительных портов 4

• - опция прямого доступа к портам источника/приемника

• - опция программного управления МРЧД

• - СВЧ кабели для подачи на МРЧД сигналов гетеродина и синтезатора (2 кабеля на МРЧД)

R&S B16

R&S K8

1 шт.*

Руководство по эксплуатации

МРЧД R&S 50-220 РЭ

1 экз.

Методика поверки

МРЧД R&S 50-220 МП

1 экз.

Ящик для транспортировки

R&S ZCSTC

1 шт.

* - поставляется по отдельному заказу

** - для измерений комплексного коэффициента передачи необходима пара МРЧД

Наименование характеристики

Значение

Диапазон частот, ГГц:

• - ZVA-Z75, ZC75, опция WCA 50-75

• - ZC78

• - ZVA-Z110, ZVA-Z110E, ZC110, опция WCA 75-110

• - ZC118

- ZVA-Z170, ZC170

- ZC178

- ZC220

от 50 до 75 включ. от 53,57 до 78,33 включ.

от 75 до 110 включ. от 78,33 до 118,1 включ.

от 110 до 170 включ. от 118,1 до 178,4 включ.

от 140 до 220 включ.

Пределы допускаемой относительной погрешности установки частоты

±8М0^-6

Максимальная выходная мощность, дБ (1 мВт), не менее

ZVA-Z75

0

ZVA-Z75 опция WCA 50-75

-1

ZC75

6

ZC75 опция WCA 50-75

5

ZC78

6

ZVA-Z110

7

ZVA-Z110 опция WCA 75-110

6

ZVA-Z110E

-3

ZVA-Z110E опция WCA 75-110

-4

ZC110

12

ZC110 опция WCA 75-110

11

ZC118

6

ZVA-Z170 на частоте от 110 до 160 ГГц включ.

-4

ZVA-Z170 на частоте св. 160 до

170 ГГц

-9

ZC170

5

ZC178

3

ZC220 на частоте от 140 до 145 ГГц включ.

-4

ZC220 на частоте св. 145 до 220 ГГц включ.

-2

Динамический диапазон при ПЧ 10 Гц, дБ, не менее

90

Среднеквадратическое значение шумов трассы по коэффициенту отражения при ПЧ 10 Гц:

• - при измерении модуля коэффициента отражения, дБ, не более

• - при измерении фазы коэффициента отражения, градусов, не более

0,1

1,0

Диапазон измерений модуля комплексного коэффициента передачи S₂₁ и S12 при использовании двух МРЧД, дБ

от 0 до -60

Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента передачи S21 и S12 ¹, дБ:

• - в диапазоне от 0 до минус 40 дБ включ.

• - в диапазоне свыше минус 40 до минус 60 дБ включ.

±0,2

±0,4

Диапазон измерений фазы комплексного коэффициента передачи S₂₁ и S₁₂ при использовании двух МРЧД¹, градусов

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи S21 и S12 при использовании двух МРЧД ¹, градусов:

• - в диапазоне от 0 до минус 40 дБ включ.

• - в диапазоне свыше минус 40 до минус 60 дБ включ.

±2

±4

Диапазон измерений модуля комплексного коэффициента отражения S₁₁

от 0,01 до 1

Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента отражения S11 при однопортовой калибровке (AS₁₁) ¹ или при использовании опций WCA 50-75 или WCA 75-110

±(0,03 + 0,02-|Sn| + 0,03JSn|²)

Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента отражения S11 при двухпортовой TRL калибровке (AS₁₁) ¹

±(0,01 + 0,01-|S11| + 0,01-|S_n|²)

Диапазон измерений фазы комплексного коэффициента отражения S₁₁¹, градусов

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента отражения S₁₁¹, градусов

±57-arcSin(|AS11|/|S11|)

Наименование характеристики

Значение

Тип и присоединительные размеры фланцев волноводных (по ГОСТ РВ 51914-2002)

- ZVA-Z75, ZC75

WR-15

- ZVA-Z75 опция WCA 50-75 (вилка или розетка)

*

коаксиальная линия 1 мм

- ZC75 опция WCA 50-75 (вилка или розетка)

*

коаксиальная линия 1 мм

- ZC78, мм

3,бх1,8

- ZVA-Z110, ZVA-Z110E, ZC110

WR-10

- ZVA-Z110 опция WCA 75-110 (вилка или розетка)

*

коаксиальная линия 1 мм

- ZVA-Z110E опция WCA 75-110 (вилка или розетка)

*

коаксиальная линия 1 мм

- ZC110 опция WCA 75-110 (вилка или розетка)

*

коаксиальная линия 1 мм

- ZC118, мм

2,4х1,2

- ZVA-Z170, ZC170

WR-6

- ZC178, мм

1,6х0,8

- ZC220

WR-5

* коаксиальная линия, где диаметр внешнего проводника D = (1,000 ± 0,005) мм; диаметр

внутреннего проводника d = (0,434 ± 0,005) мм; рецессия неотрицательна (соединительная

плоскость внутреннего проводника расположена глубже, внешнего проводника или совпадает с ней).

чем соединительная плоскость

Напряжение переменного тока питающей сети, В

от 100 до 240

Частота переменного тока питающей сети, Гц

от 50 до 60

Потребляемая мощность, В •А, не более

20

Время установления рабочего режима, мин, не более

30

Масса кг, не более

3,0

Габаритные размеры, мм, не более: - ZVA-Z75

длина

430

ширина

100

высота

98

- ZVA-Z110, ZVA-Z110E

длина

375

ширина

100

высота

98

- ZVA-Z170

длина

343

ширина

100

высота

98

- ZC75, ZC78

длина

370

ширина

110

высота

70

- ZC110, ZC118

длина

305

ширина

123

высота

89

- ZC170, ZC178

длина

353

ширина

123

высота

89

- ZC220

длина

348

ширина

123

высота

89

Рабочие условия применения:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха

при температуре +40 °С, %, не более

80

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)
