Знак утверждения типа

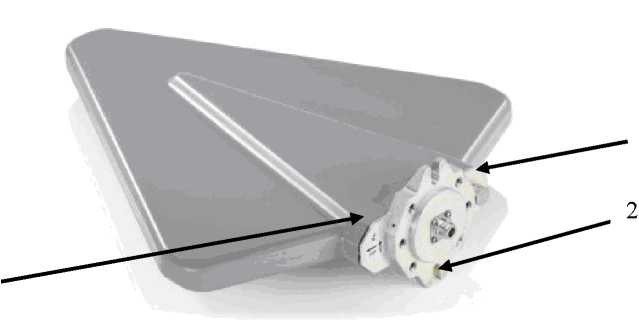

1 - место пломбировки от несанкционированного доступа

3 - место нанесения знака поверки

Метрологические и технические характеристики приведены в таблице 1.

аблица 1

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.

Сведения о методиках измерений

«Антенны логопериодические R&S HL040E. Руководство по эксплуатации».

• 1. ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».

• 2. ГОСТ Р.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 2500 МГц».

• 3. ГОСТ 13317-89 «Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры».

• 4. Техническая документация фирмы-изготовителя.

Поверка

осуществляется по документу МП 63687-16 «Инструкция. Антенны логопериодические R&S 1П.04С)Е фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 22.10.2015 г.

Знак поверки наносится на корпус антенны в виде наклейки или в свидетельство о поверке типографским способом.

Основные средства поверки:

• - генератор сигналов высокочастотный R&S SMR40 (рег. №35617-07), диапазон частот от 1С до 4СССС МГц, уровень выходного сигнала от минус 2С до 13 дБм, пределы допускаемой относительной погрешности установки частоты ±540^-6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ±1,0 дБ;

• - рабочий эталон напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ», диапазон частот от 300 Гц до 1000 МГц, диапазон частот установки электрического поля с дипольными антеннами от 30 до 1000 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ±6 %;

• - антенна измерительная П6-23М (рег. №3830-73), диапазон частот от 0,85 до 17,44 ГГц, КСВН не более 1,5, эффективная площадь не менее 150 см²;

• - анализатор спектра Е4440А (рег. №26411-04), диапазон рабочих частот от 3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ±1,0-10’⁶, пределы допускаемой погрешности определения уровня ±1,2 дБ;

• - измеритель КСВН и ослаблений Р2-132 (рег. №32197-06), диапазон частот от 0,01 до 8,3 ГГц, диапазон измерений КСВН от 1,03 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ±25 %.
